Contrôleur ZS4-4/ZS3-4 autonome avec étagères de disques DE2-24 (2 HBA)
Les illustrations suivantes montrent un sous-ensemble de configurations prises en charge pour les contrôleurs autonomes Oracle ZFS Storage ZS4-4/ZS3-4 avec deux HBA. Pour câbler le contrôleur aux étagères de disques, reportez-vous à la section Getting Started with Cabling.
Remarque - Pour les emplacements des ports matériels, reportez-vous à la section Options PCIe dans la Présentation de la maintenance matérielle de votre modèle de contrôleur.
Figure 5 Contrôleur ZS4-4/ZS3-4 autonome avec deux HBA connectés à une étagère de disques DE2-24 dans une chaîne unique
Figure 6 Contrôleur ZS4-4/ZS3-4 autonome avec deux HBA connectés à deux étagères de disques DE2-24 dans deux chaînes

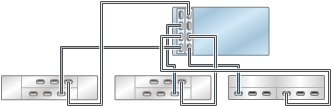

Figure 7 Contrôleur ZS4-4/ZS3-4 autonome avec deux HBA connectés à trois étagères de disques DE2-24 dans trois chaînes

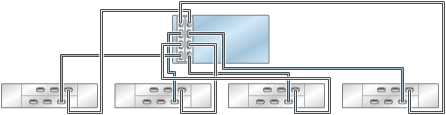

Figure 8 Contrôleur ZS4-4/ZS3-4 autonome avec deux HBA connectés à quatre étagères de disques DE2-24 dans quatre chaînes

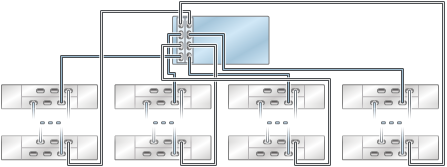

Figure 9 Contrôleur ZS4-4/ZS3-4 autonome avec deux HBA connectés à plusieurs étagères de disques DE2-24 dans quatre chaînes
Figure 10 Plusieurs étagères de disques dans une chaîne unique
