Contrôleur ZS4-4/ZS3-4 autonome avec étagères de disques DE2-24 (4 HBA)
Les illustrations suivantes montrent un sous-ensemble de configurations prises en charge pour les contrôleurs autonomes Oracle ZFS Storage ZS4-4/ZS3-4 en cluster avec quatre HBA. Pour câbler le contrôleur aux étagères de disques, reportez-vous à la section Getting Started with Cabling.
Remarque - Pour les emplacements des ports matériels, reportez-vous à la section Options PCIe dans la Présentation de la maintenance matérielle de votre modèle de contrôleur.
Figure 19 Contrôleur ZS4-4/ZS3-4 autonome avec quatre HBA connectés à une étagère de disques DE2-24 dans une chaîne unique
Figure 20 Contrôleur ZS4-4/ZS3-4 autonome avec quatre HBA connectés à deux étagères de disques DE2-24 dans deux chaînes
Figure 21 Contrôleur ZS4-4/ZS3-4 autonome avec quatre HBA connectés à trois étagères de disques DE2-24 dans trois chaînes
Figure 22 Contrôleur ZS4-4/ZS3-4 autonome avec quatre HBA connectés à quatre étagères de disques DE2-24 dans quatre chaînes
Figure 23 Contrôleur ZS4-4/ZS3-4 autonome avec quatre HBA connectés à cinq étagères de disques DE2-24 dans cinq chaînes
Figure 24 Contrôleur ZS4-4/ZS3-4 autonome avec quatre HBA connectés à six étagères de disques DE2-24 dans six chaînes

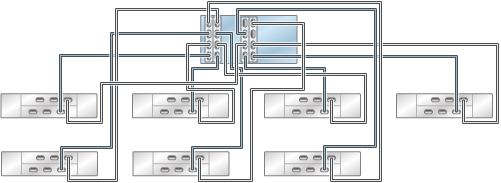

Figure 25 Contrôleur ZS4-4/ZS3-4 autonome avec quatre HBA connectés à sept étagères de disques DE2-24 dans sept chaînes

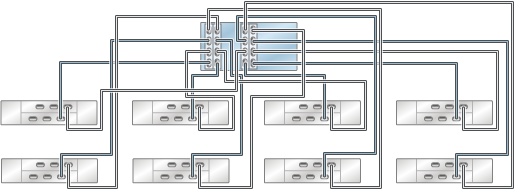

Figure 26 Contrôleur ZS4-4/ZS3-4 autonome avec quatre HBA connectés à huit étagères de disques DE2-24 dans huit chaînes

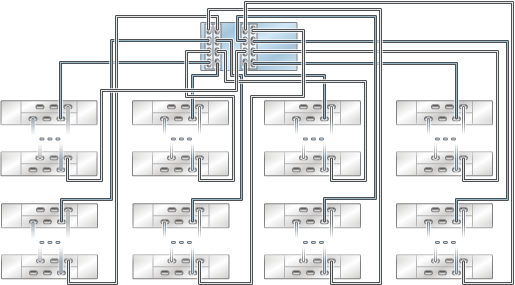

Figure 27 Contrôleur ZS4-4/ZS3-4 autonome avec quatre HBA connectés à plusieurs étagères de disques DE2-24 dans huit chaînes
Figure 28 Plusieurs étagères de disques dans une chaîne unique
