Présentation du système monté en rack Oracle ZFS Storage Appliance ZS4-4
Le système monté en rack Oracle ZFS Storage Appliance ZS4-4 est un système pré-câblé et pré-monté en rack comprenant deux contrôleurs ZS4-4 en cluster et jusqu'à huit étagères de disques DE2-24C dans l'armoire de base. Vous pouvez connecter jusqu'à deux armoires d'extension contenant jusqu'à 10 étagères de disques DE2-24C à l'armoire de base, pour un total de 28 étagères de disques.
Les configurations sont proposées en multiples de deux étagères de disques : 2 étagères de disques (minimum), 4, 6, 8, 10, 12, 14, 16, 18, 20, 22, 24, 26 et 28 (maximum). Chaque contrôleur ZS4-4 prend en charge deux, trois ou quatre cartes HBA SAS. Cependant, quatre cartes HBA SAS doivent être installées dans chaque contrôleur ZS4-4 pour prendre en charge les étagères de disques dans les armoires d'extension.
Chaque carte HBA dispose de quatre ports et prend en charge deux étagères de disques au sein d'une configuration haute disponibilité. Puisqu'il faut deux ports sur deux cartes distinctes pour chaque étagère de disques, huit étagères de disques sont prises en charge par quatre cartes HBA sur chaque contrôleur dans une armoire de base entièrement configurée. Par conséquent, jusqu'à quatre étagères de disques sont prises en charge pour l'armoire de base et quatre chaînes supplémentaires sont prises en charge pour les deux armoires d'extension, soit un total de huit chaînes.
L'armoire de base est autonome et pré-câblée selon la méthode de câblage standard suivante. La section « Diagrammes et tableaux de câblage »décrit le câblage des systèmes pré-montés en rack, ainsi que les possibilités d'extension de votre système à l'avenir.
Chaque armoire contient 42 unités de rack (RU), avec RU01 en bas. Chaque contrôleur ZS4-4 occupe trois unités de rack, son emplacement est référencé par le numéro de l'unité de rack inférieure. Le contrôleur supérieur s'appelle Contrôleur 1 et se situe dans l'unité RU20 de l'armoire de base, tandis que le contrôleur inférieur s'appelle Contrôleur 0 dans l'unité RU17. L'illustration suivante présente le numéro d'emplacement de chaque carte HBA, ainsi que les numéros de port de chaque carte.

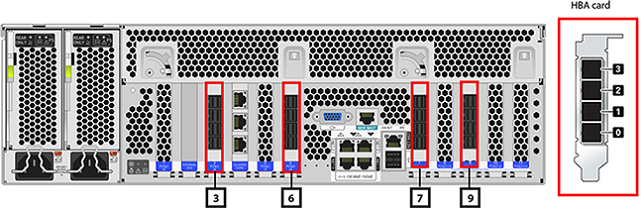

Figure 404 Panneau arrière du contrôleur ZS4-4 avec numéros d'emplacement des cartes HBA
Chaque étagère de disques DE2-24C occupe quatre unité de rack et les étagères de disques sont montées en rack du bas vers le haut de l'armoire pour des raisons de stabilité. Par conséquent, la première étagère de disques se trouve dans l'unité RU01, la deuxième dans l'unité RU05, etc. Comme indiqué sur l'illustration suivante, l'étagère de disques DE2-24C contient deux modules d'E/S (IOM) dotés chacun de trois ports. Le contrôleur 1 utilise le Port 0, le contrôleur 0 utilise le Port 2. Dans toutes les configurations de câblage, le Port 1 n'est pas utilisé et il ne doit pas l'être.

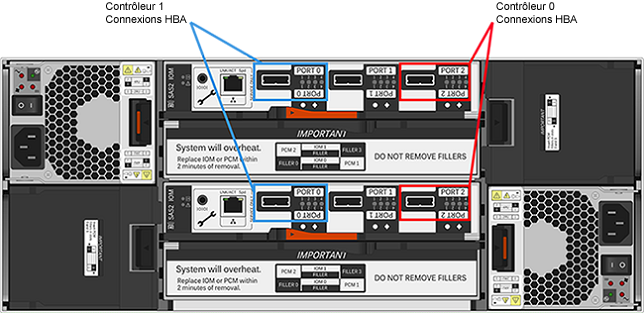

Figure 405 Panneau arrière du boîtier Storage Drive Enclosure DE2-24C avec les connexions HBA
