Contrôleurs ZS4-4/ZS3-4 en cluster avec étagères de disques DE2-24 (3 HBA)
Les illustrations suivantes montrent un sous-ensemble de configurations prises en charge pour les contrôleurs Oracle ZFS Storage ZS4-4/ZS3-4 en cluster avec trois HBA. Pour câbler le contrôleur aux étagères de disques, reportez-vous à la section Getting Started with Cabling.
Remarque - Pour les emplacements des ports matériels, reportez-vous à la section Options PCIe dans la Présentation de la maintenance matérielle de votre modèle de contrôleur.

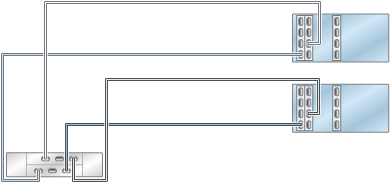

Figure 35 Contrôleurs ZS4-4/ZS3-4 en cluster avec trois HBA connectés à une étagère de disques DE2-24 dans une chaîne unique

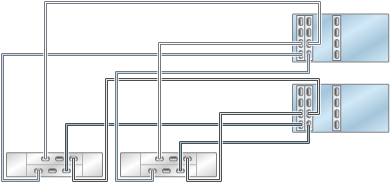

Figure 36 Contrôleurs ZS4-4/ZS3-4 en cluster avec trois HBA connectés à deux étagères de disques DE2-24 dans deux chaînes

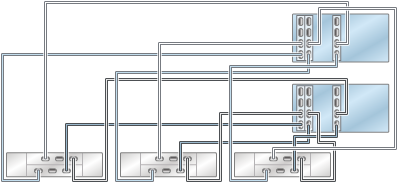

Figure 37 Contrôleurs ZS4-4/ZS3-4 en cluster avec trois HBA connectés à trois étagères de disques DE2-24 dans trois chaînes

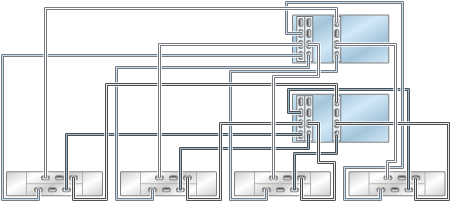

Figure 38 Contrôleurs ZS4-4/ZS3-4 en cluster avec trois HBA connectés à quatre étagères de disques DE2-24 dans quatre chaînes

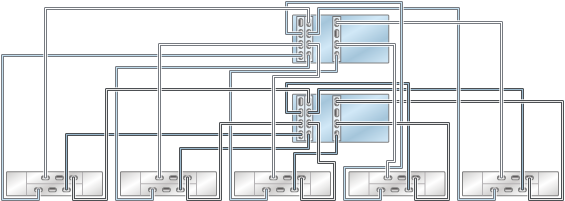

Figure 39 Contrôleurs ZS4-4/ZS3-4 en cluster avec trois HBA connectés à cinq étagères de disques DE2-24 dans cinq chaînes

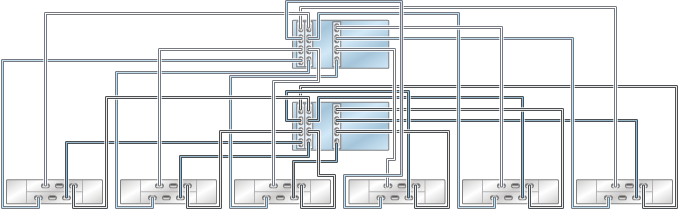

Figure 40 Contrôleurs ZS4-4/ZS3-4 en cluster avec trois HBA connectés à six étagères de disques DE2-24 dans six chaînes

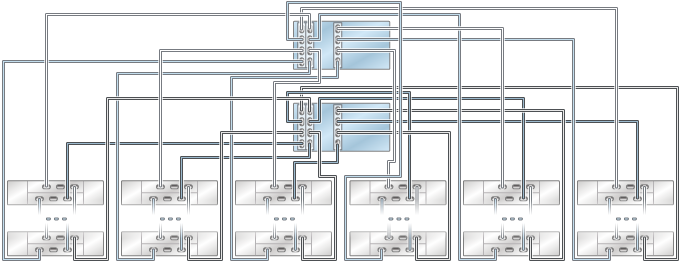

Figure 41 Contrôleurs ZS4-4/ZS3-4 en cluster avec trois HBA connectés à plusieurs étagères de disques DE2-24 dans six chaînes
Figure 42 Plusieurs étagères de disques dans une chaîne unique
