Componentes del panel posterior del switch de interconexión de módulos

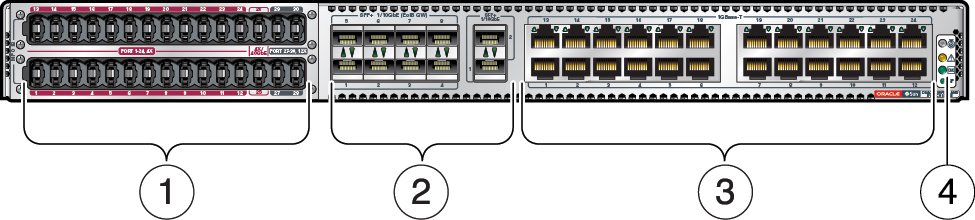

El switch de interconexión de módulos incluye estos componentes del panel posterior. Los puertos de IB se encuentran a la izquierda y los puertos Ethernet se encuentran a la derecha.

N.° Descripción 1 Conectores PrizmMT: Puertos 1 a 24: IB 4x Puertos 25 y 26: IB 4x o 10 GbE Puertos 27 a 30: IB 12x 2 Conectores SFP+: Puertos 1 a 8 (izquierda): red de superposición Ethernet de 10 GbE (chip de switch de IB) Puertos 1 y 2 (derecha): enlaces ascendentes de gestión de red 10 GbE (chip de switch Ethernet) Notas -  Los dos conectores del extremo derecho, etiquetados 1 y 2, se pueden usar para gestión de red. 3 Conectores RJ-45: cualquiera de estos conectores se puede usar para gestión de red. 4 LED de estado del chasis
