Componentes del panel frontal del módulo

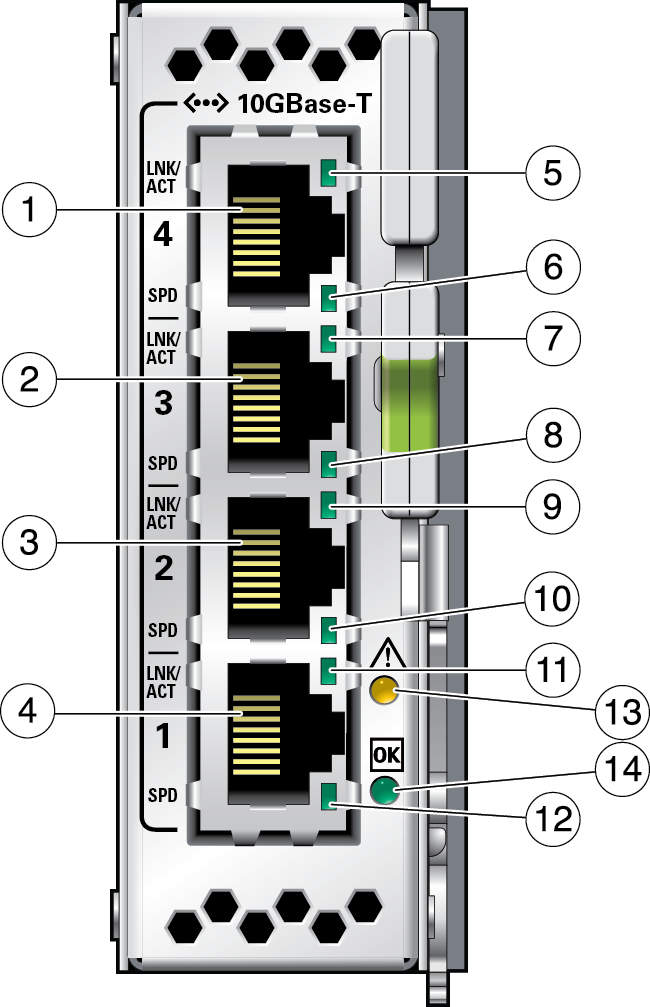

Cada módulo de E/S es ligeramente diferente. En la imagen, se muestra el panel frontal del módulo de E/S Oracle F2 Quad Port 10GBase-T Module.

N.° Descripción 1 Puerto 4 2 Puerto 3 3 Puerto 2 4 Puerto 1 5,7,9,11 LED de actividad Link_up 6,8,10,12 LED de velocidad 10 G: encendido Otros: apagados 13 LED ámbar (FAULT LED) Encendido: el módulo requiere atención Parpadeante: inicializando Apagado: funcionamiento normal del módulo 14 Verde (IOM_STATUS_OK LED) Encendido: módulo con energía y en funcionamiento Parpadeante: transición de energía (no se permite la conexión en caliente) Apagado: el módulo no está en funcionamiento
