다음 그림은 Oracle ZFS Storage 7420 독립형 컨트롤러의 HBA 6개에 대해 지원되는 구성의 하위 세트를 보여줍니다.
그림 277 독립형 7420 컨트롤러의 HBA 6개가 DE2-24 Disk Shelf 1개에 단일 체인으로 연결됨
그림 278 독립형 7420 컨트롤러의 HBA 6개가 DE2-24 Disk Shelf 2개에 2줄 체인으로 연결됨
그림 279 독립형 7420 컨트롤러의 HBA 6개가 DE2-24 Disk Shelf 3개에 3줄 체인으로 연결됨
그림 280 독립형 7420 컨트롤러의 HBA 6개가 DE2-24 Disk Shelf 4개에 4줄 체인으로 연결됨
그림 281 독립형 7420 컨트롤러의 HBA 6개가 DE2-24 Disk Shelf 5개에 5줄 체인으로 연결됨
그림 282 독립형 7420 컨트롤러의 HBA 6개가 DE2-24 Disk Shelf 6개에 6줄 체인으로 연결됨

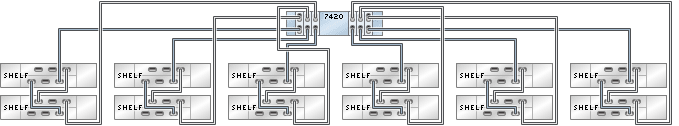

그림 283 독립형 7420 컨트롤러의 HBA 6개가 DE2-24 Disk Shelf 12개에 6줄 체인으로 연결됨

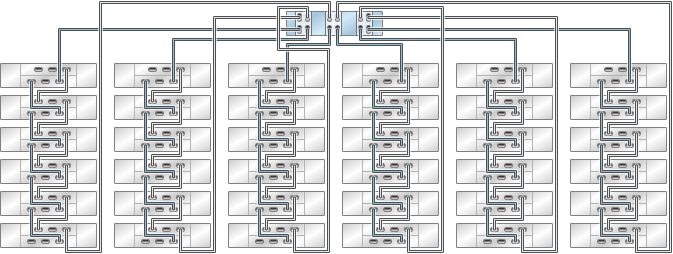

그림 284 독립형 7420 컨트롤러의 HBA 6개가 DE2-24 Disk Shelf 36개에 6줄 체인으로 연결됨
그림 285 단일 체인에 있는 여러 개의 Disk Shelf
