Oracle® ZFS Storage Appliance 케이블 연결 설명서

인쇄 보기 종료

업데이트 날짜: 2016년 12월



DE2-24 Disk Shelf에 7420 클러스터형 연결(HBA 3개)

다음 그림은 Oracle ZFS Storage 7420 클러스터형 컨트롤러의 HBA 3개에 대해 지원되는 구성의 하위 세트를 보여줍니다.

주 -  포트 위치는 Oracle ZFS Storage Appliance 설치 설명서에서 해당 컨트롤러에 대한 하드웨어 개요 절을 참조하십시오.

그림 291  클러스터형 7420 컨트롤러의 HBA 3개가 DE2-24 Disk Shelf 1개에 단일 체인으로 연결됨

image:7420 클러스터형 컨트롤러의 HBA 3개가 DE2-24 Disk Shelf 1개에 단일 체인으로 연결된 모습을 보여주는 그림

그림 292  클러스터형 7420 컨트롤러의 HBA 3개가 DE2-24 Disk Shelf 2개에 2줄 체인으로 연결됨

image:7420 클러스터형 컨트롤러의 HBA 3개가 DE2-24 Disk Shelf 2개에 2줄 체인으로 연결된 모습을 보여주는 그림

그림 293  클러스터형 7420 컨트롤러의 HBA 3개가 DE2-24 Disk Shelf 3개에 3줄 체인으로 연결됨

image:7420 클러스터형 컨트롤러의 HBA 3개가 DE2-24 Disk Shelf 3개에 3줄 체인으로 연결된 모습을 보여주는 그림

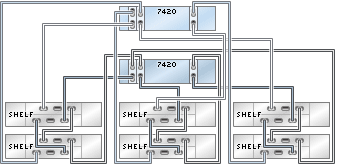

그림 294  클러스터형 7420 컨트롤러의 HBA 3개가 DE2-24 Disk Shelf 6개에 3줄 체인으로 연결됨

image:7420 클러스터형 컨트롤러의 HBA 3개가 DE2-24 Disk Shelf 6개에 3줄 체인으로 연결된 모습을 보여주는 그림

그림 295  클러스터형 7420 컨트롤러의 HBA 3개가 DE2-24 Disk Shelf 18개에 3줄 체인으로 연결됨

image:7420 클러스터형 컨트롤러의 HBA 3개가 DE2-24 Disk Shelf 18개에 3줄 체인으로 연결된 모습을 보여주는 그림

그림 296  단일 체인에 있는 여러 개의 Disk Shelf

image:단일 체인에 있는 여러 개의 Disk Shelf를 보여주는 그림
