여러 개의 Disk Shelf를 케이블로 연결
여러 개의 Disk Shelf를 하나의 랙에 케이블로 연결하려면 다음 절차를 수행하십시오. DEx-24P Disk Shelf의 경우 각 Disk Shelf에 1m(3.28피트) 케이블이 제공됩니다. DEx-24C 및 Sun Disk Shelf의 경우 2m(6.56피트) 케이블이 포함되어 있습니다. Disk Shelf 간 최대 케이블 길이는 3m(9.84피트)입니다.
- 케이블 연결 시작하기에서 사용 중인 시스템에 적합한 케이블 연결 다이어그램을 찾습니다.
-

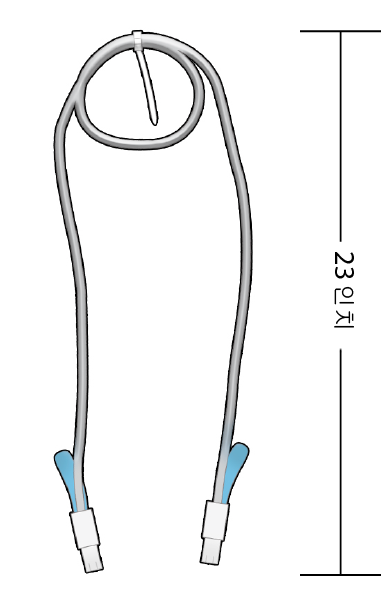

Disk Shelf의 가운데 부분에서 시작하여 적당한 수의 느슨한 12.7cm(5인치) 직경 루프를 만든 후 다음 그림에 표시된 것과 같이 케이블 타이를 연결하여 고정합니다.
루프를 만들 때 다음 지침을 따르십시오.
-
1m 케이블 길이 - 루프 2개
-
2m 케이블 길이 - 루프 3개
-
3m 케이블 길이 - 루프 4개
케이블 타이와 케이블 끝단 간의 길이는 약 0.58m(23인치)입니다.
-
-
랙 후면을 바라 본 상태로 가장 위쪽 Disk Shelf부터 시작합니다. Disk Shelf 케이블 포트와 가장 가까운 측면에서 케이블 루프를 잡고 있습니다.
케이블 길이를 최대화하려면 케이블 타이가 랙 후면을 향해 있어야 합니다.
- 케이블의 위쪽 끝단을 가장 위쪽 Disk Shelf의 위에 있는 랙 레일까지 늘린 다음 전원 공급 장치를 제거할 수 있을 만큼 충분한 여유 공간이 있는지 확인합니다.
-
해당 케이블 끝단을 가장 위쪽 Disk Shelf의 적합한 포트에 연결합니다.
Disk Shelf 포트를 식별하려면 해당하는 케이블 연결 다이어그램을 참조하십시오.
- 코일 케이블을 세로 방향 랙 레일과 랙 측면 패널 사이로 밉니다. 이때 케이블 타이가 여전히 랙 후면을 향하고 있어야 합니다.
- 전원 공급 장치를 제거할 수 있을 정도의 여유 공간이 있는지 확인한 다음 케이블의 다른 쪽 끝단을 적합한 Disk Shelf의 적합한 포트에 연결합니다.
-
다른 케이블 타이를 사용하여 가장 위쪽 Disk Shelf보다 약간 위에 있는 랙 레일 마운팅 구멍에 케이블의 위쪽 끝단을 고정합니다.

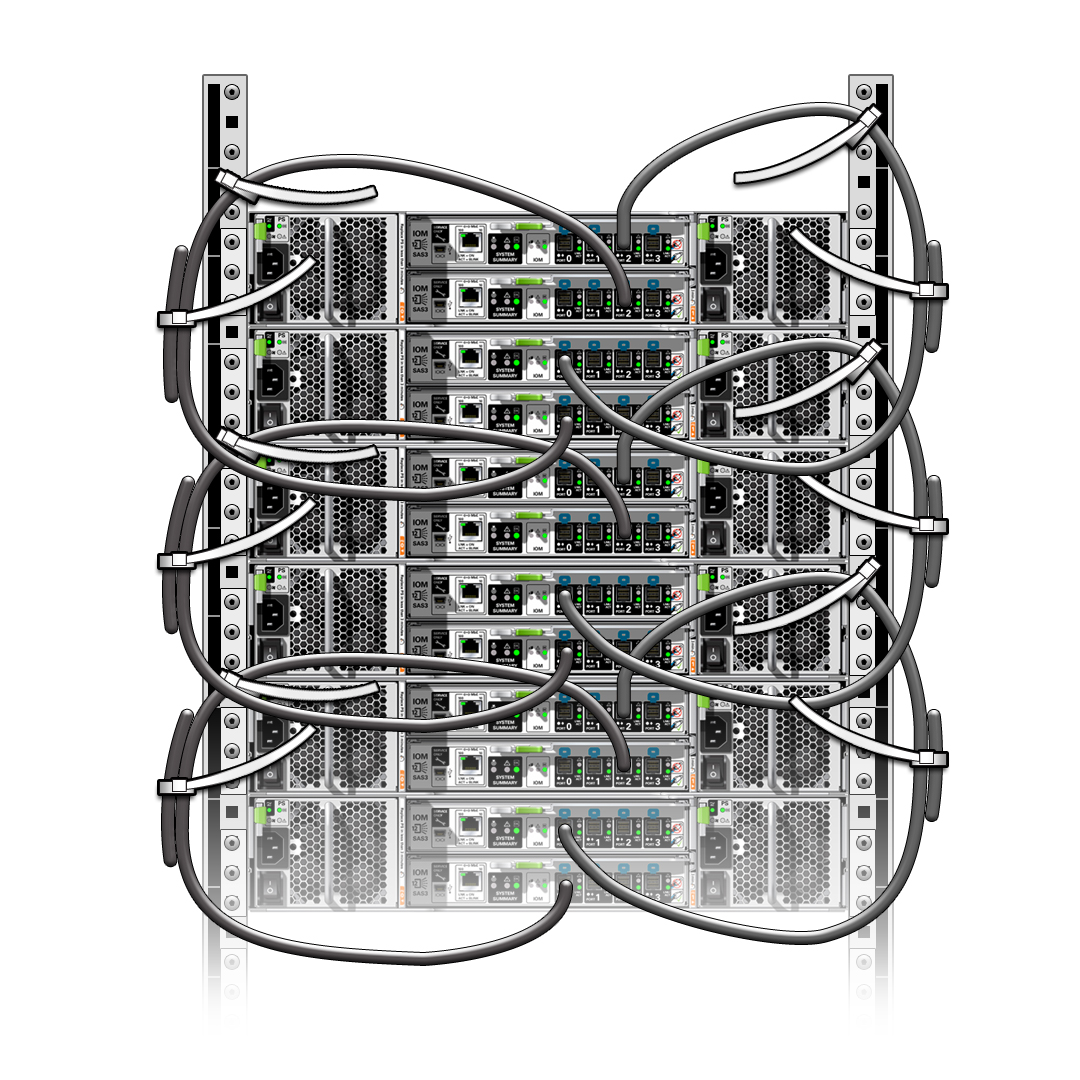

케이블로 2U Disk Shelf 연결(DE3-24P가 표시됨)

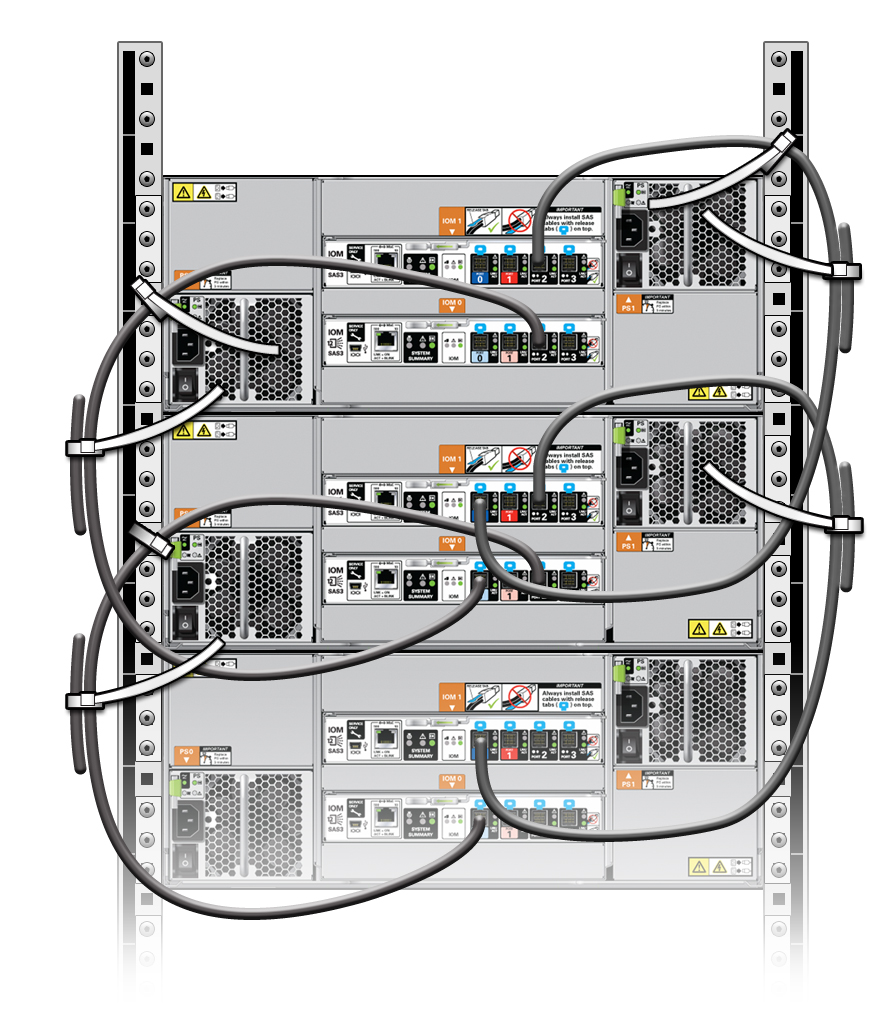

케이블로 4U Disk Shelf 연결(DE3-24C가 표시됨)
-
체인에 있는 나머지 Disk Shelf에 대해서도 이 절차를 반복합니다. 이때 올바른 Disk Shelf로 대체합니다.
측면에 있는 케이블 타이오프는 서로 20.32cm(8인치) 정도의 간격을 유지합니다.
- (옵션) 초과되는 케이블 타이는 잘라냅니다.
- 추가 Disk Shelf 체인에 대해서도 이 절차를 반복합니다.
- 컨트롤러를 Disk Shelf 체인에 연결하려면 해당하는 절차를 참조하십시오.
