다음 그림은 Oracle ZFS Storage ZS5-4 클러스터형 컨트롤러의 HBA 3개에 대해 지원되는 구성의 하위 세트를 보여줍니다.

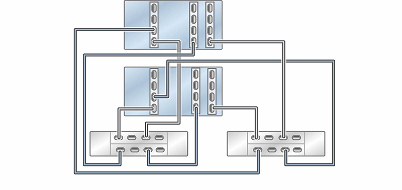

그림 30 클러스터형 ZS5-4 컨트롤러의 HBA 3개가 DE3-24 Disk Shelf 2개에 2줄 체인으로 연결됨

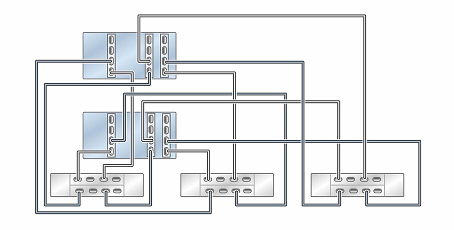

그림 31 클러스터형 ZS5-4 컨트롤러의 HBA 3개가 DE3-24 Disk Shelf 3개에 3줄 체인으로 연결됨

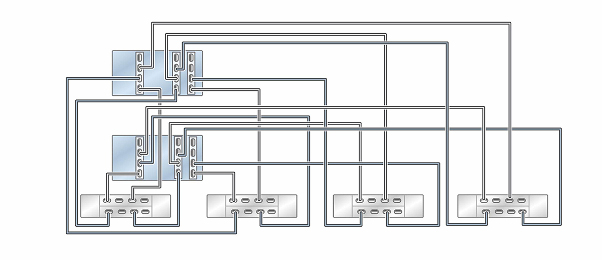

그림 32 클러스터형 ZS5-4 컨트롤러의 HBA 3개가 DE3-24 Disk Shelf 4개에 4줄 체인으로 연결됨

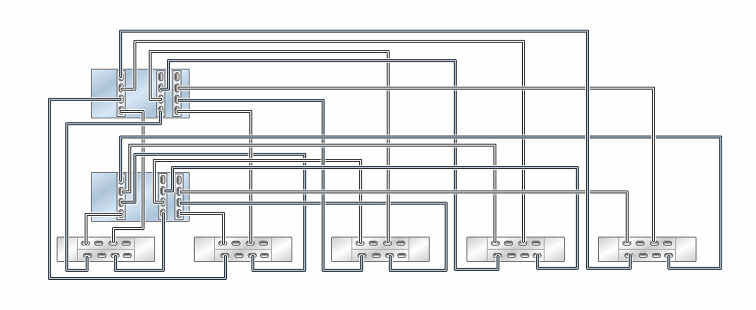

그림 33 클러스터형 ZS5-4 컨트롤러의 HBA 3개가 DE3-24 Disk Shelf 5개에 5줄 체인으로 연결됨
그림 34 클러스터형 ZS5-4 컨트롤러의 HBA 3개가 DE3-24 Disk Shelf 6개에 6줄 체인으로 연결됨
그림 35 단일 체인에 있는 여러 개의 Disk Shelf
