다음 그림은 Oracle ZFS Storage 7420 클러스터형 컨트롤러의 HBA 5개에 대해 지원되는 구성의 하위 세트를 보여줍니다.
그림 376 클러스터형 7420 컨트롤러의 HBA 5개가 Sun Disk Shelf 1개에 단일 체인으로 연결됨

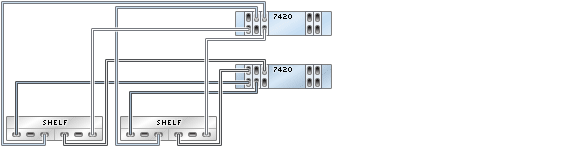

그림 377 클러스터형 7420 컨트롤러의 HBA 5개가 Sun Disk Shelf 2개에 2줄 체인으로 연결됨

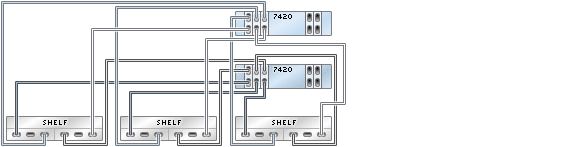

그림 378 클러스터형 7420 컨트롤러의 HBA 5개가 Sun Disk Shelf 3개에 3줄 체인으로 연결됨

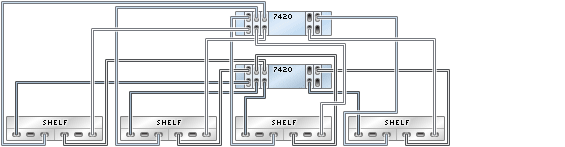

그림 379 클러스터형 7420 컨트롤러의 HBA 5개가 Sun Disk Shelf 4개에 4줄 체인으로 연결됨

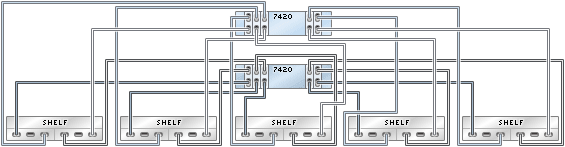

그림 380 클러스터형 7420 컨트롤러의 HBA 5개가 Sun Disk Shelf 5개에 5줄 체인으로 연결됨
그림 381 클러스터형 7420 컨트롤러의 HBA 5개가 Sun Disk Shelf 10개에 5줄 체인으로 연결됨

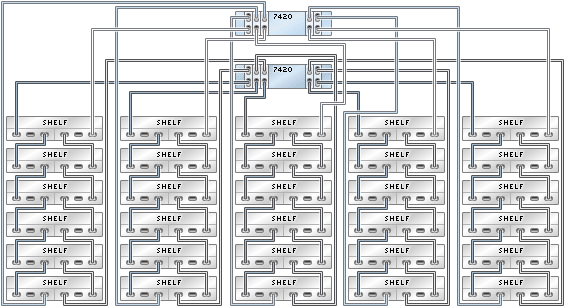

그림 382 클러스터형 7420 컨트롤러의 HBA 5개가 Sun Disk Shelf 30개에 5줄 체인으로 연결됨
