클러스터 케이블 연결

클러스터 인터페이스 카드는 두 컨트롤러가 서로 통신할 수 있게 해 주는 중복 링크 3개를 제공합니다. 클러스터 I/O 포트는 직렬 링크 2개(0,1)와 이더넷 링크 1개로 구성됩니다. (컨트롤러 클러스터 I/O 포트 참조) 각 컨트롤러의 전원을 켜기 전에 클러스터 케이블 연결을 수행해야 하며, 링크 3개가 모두 설정되어 있어야 구성을 진행할 수 있습니다.

시작하기 전에

클러스터형 컨트롤러 연결용으로 제공된 이더넷 케이블 3개를 준비합니다. ZS5-x 클러스터 케이블의 길이는 2.5미터입니다. 다른 컨트롤러의 클러스터 케이블 길이는 1미터입니다. 자체 이더넷 케이블을 제공할 경우 이 케이블은 직통이며 Category 5 이상이고 올바른 길이여야 합니다.

1. 교차 패턴이 되도록 다음과 같이 각 컨트롤러의 클러스터 직렬 포트를 연결합니다.
   1. 한 컨트롤러의 직렬 포트 0과 다른 컨트롤러의 직렬 포트 1 사이에 하나의 이더넷 케이블을 연결합니다.
   2. 한 컨트롤러의 직렬 포트 1과 다른 컨트롤러의 직렬 포트 0 사이에 다른 이더넷 케이블을 연결합니다.

      다음 그림에서 보듯이 케이블이 직렬 포트 사이에서 교차 패턴을 형성합니다.

2. 각 컨트롤러의 이더넷 포트 간에 하나의 이더넷 케이블을 연결합니다.

   다음 그림은 두 ZS5-4 컨트롤러 간의 클러스터 케이블 연결을 보여줍니다.

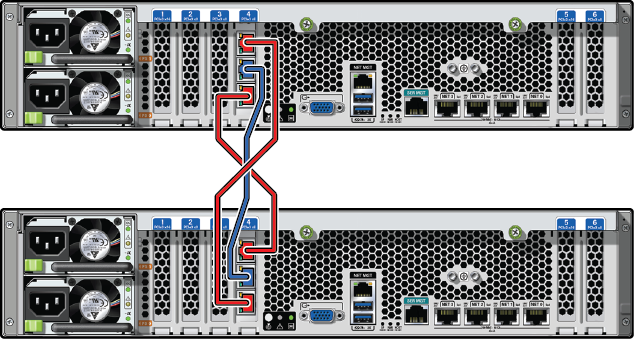

   다음 그림은 두 ZS5-2 컨트롤러 간의 클러스터 케이블 연결을 보여줍니다.

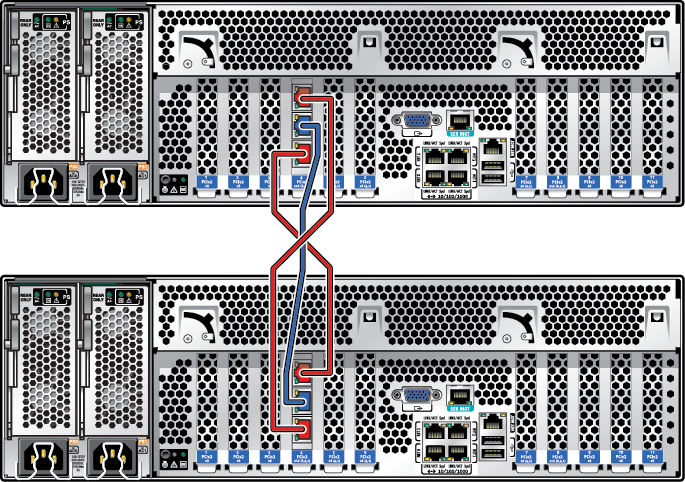

   다음 그림은 두 ZS4-4 컨트롤러 간의 클러스터 케이블 연결을 보여줍니다.




   ---

   주 -  ZS3-4 및 7420의 클러스터 카드는 Oracle ZFS Storage Appliance 고객 서비스 설명서의 각 컨트롤러에 대한 하드웨어 개요에 설명된 대로 클러스터 슬롯에 설치되어 있습니다.

   ---

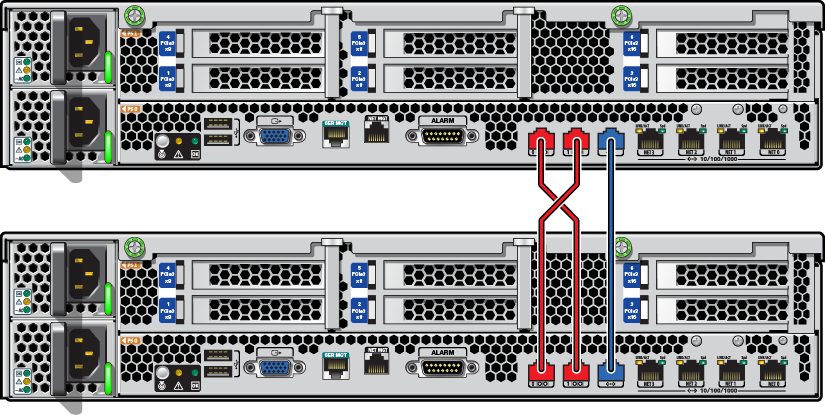

   다음 그림은 두 ZS3-2 컨트롤러 간의 클러스터 케이블 연결을 보여줍니다.
