다음 그림은 Oracle ZFS Storage ZS5-2 클러스터형 컨트롤러의 HBA 2개에 대해 지원되는 구성의 하위 세트를 보여줍니다.
그림 58 클러스터형 ZS5-2 컨트롤러의 HBA 2개가 DE3-24 Disk Shelf 1개에 단일 체인으로 연결됨

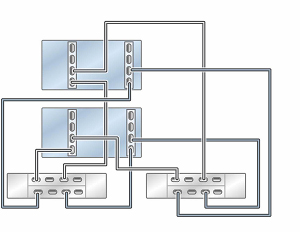

그림 59 클러스터형 ZS5-2 컨트롤러의 HBA 2개가 DE3-24 Disk Shelf 2개에 2줄 체인으로 연결됨

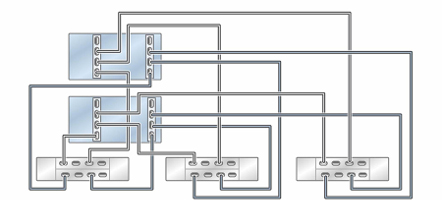

그림 60 클러스터형 ZS5-2 컨트롤러의 HBA 2개가 DE3-24 Disk Shelf 3개에 3줄 체인으로 연결됨

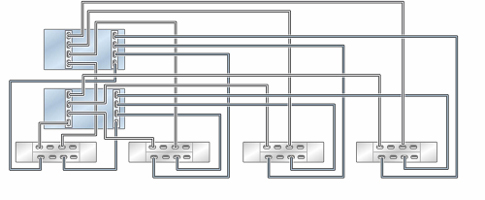

그림 61 클러스터형 ZS5-2 컨트롤러의 HBA 2개가 DE3-24 Disk Shelf 4개에 4줄 체인으로 연결됨

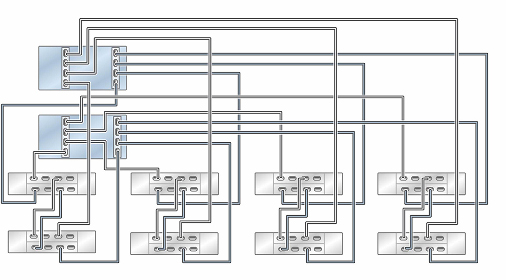

그림 62 클러스터형 ZS5-2 컨트롤러의 HBA 2개가 DE3-24 Disk Shelf 8개에 4줄 체인으로 연결됨

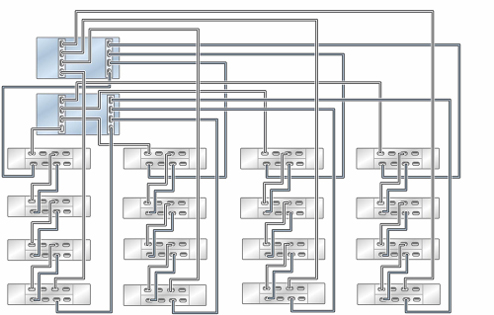

그림 63 클러스터형 ZS5-2 컨트롤러의 HBA 2개가 DE3-24 Disk Shelf 16개에 4줄 체인으로 연결됨
그림 64 단일 체인에 있는 여러 개의 Disk Shelf
