다음 그림은 Oracle ZFS Storage ZS3-4 클러스터형 컨트롤러의 HBA 3개에 대해 지원되는 구성의 하위 세트를 보여줍니다.
컨트롤러에서 혼합 Disk Shelf를 사용하려면 다음 사항을 충족해야 합니다.
컨트롤러가 4X4 포트 SAS-2 HBA만 사용해야 합니다.
동일한 체인에서 혼합 Disk Shelf를 사용하지 마십시오.

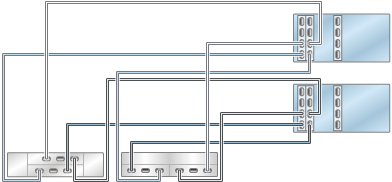

그림 429 클러스터형 ZS3-4 컨트롤러의 HBA 3개가 혼합 Disk Shelf 2개에 2줄 체인으로 연결됨(DE2-24가 왼쪽에 표시)

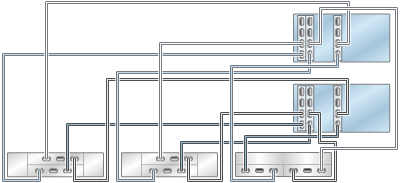

그림 430 클러스터형 ZS3-4 컨트롤러의 HBA 3개가 혼합 Disk Shelf 3개에 3줄 체인으로 연결됨(DE2-24가 왼쪽에 표시)

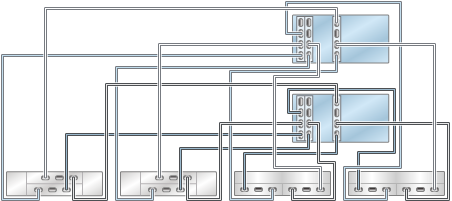

그림 431 클러스터형 ZS3-4 컨트롤러의 HBA 3개가 혼합 Disk Shelf 4개에 4줄 체인으로 연결됨(DE2-24가 왼쪽에 표시)

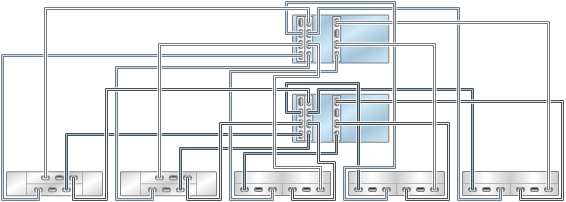

그림 432 클러스터형 ZS3-4 컨트롤러의 HBA 3개가 혼합 Disk Shelf 5개에 5줄 체인으로 연결됨(DE2-24가 왼쪽에 표시)

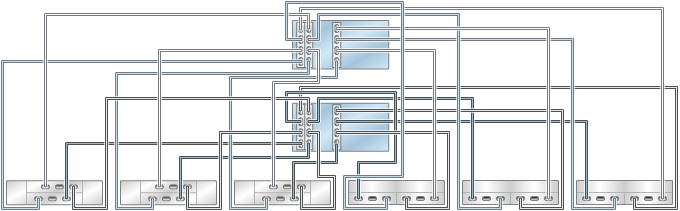

그림 433 클러스터형 ZS3-4 컨트롤러의 HBA 3개가 혼합 Disk Shelf 6개에 6줄 체인으로 연결됨(DE2-24가 왼쪽에 표시)

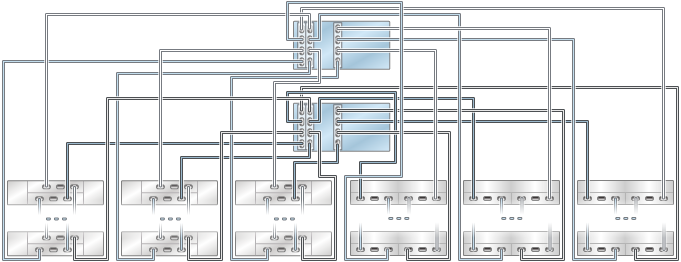

그림 434 클러스터형 ZS3-4 컨트롤러의 HBA 3개가 혼합 Disk Shelf 여러 개에 6줄 체인으로 연결됨(DE2-24가 왼쪽에 표시)
그림 435 단일 체인에 있는 여러 개의 DE2-24 Disk Shelf
그림 436 단일 체인에 있는 여러 개의 Sun Disk Shelf
