다음 그림은 Oracle ZFS Storage 7420 독립형 컨트롤러의 HBA 4개에 대해 지원되는 구성의 하위 세트를 보여줍니다.

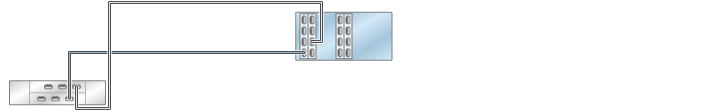

그림 209 독립형 7420 컨트롤러의 HBA 4개가 DE2-24 Disk Shelf 1개에 단일 체인으로 연결됨

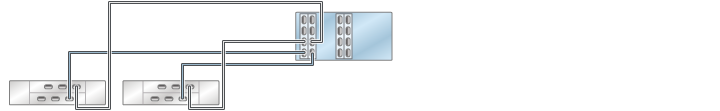

그림 210 독립형 7420 컨트롤러의 HBA 4개가 DE2-24 Disk Shelf 2개에 2줄 체인으로 연결됨

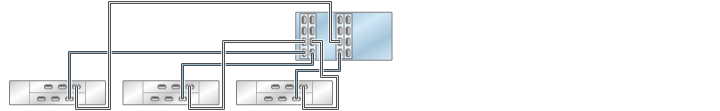

그림 211 독립형 7420 컨트롤러의 HBA 4개가 DE2-24 Disk Shelf 3개에 3줄 체인으로 연결됨

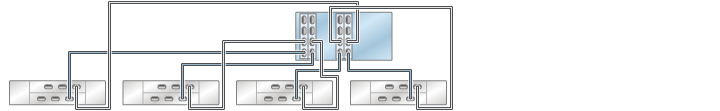

그림 212 독립형 7420 컨트롤러의 HBA 4개가 DE2-24 Disk Shelf 4개에 4줄 체인으로 연결됨

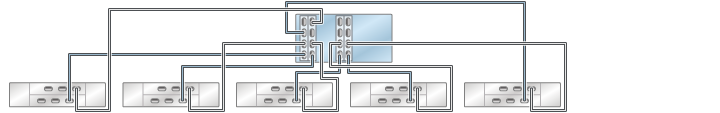

그림 213 독립형 7420 컨트롤러의 HBA 4개가 DE2-24 Disk Shelf 5개에 5줄 체인으로 연결됨
그림 214 독립형 7420 컨트롤러의 HBA 4개가 DE2-24 Disk Shelf 6개에 6줄 체인으로 연결됨

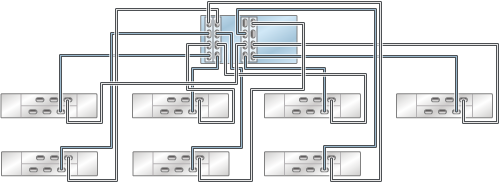

그림 215 독립형 7420 컨트롤러의 HBA 4개가 DE2-24 Disk Shelf 7개에 7줄 체인으로 연결됨

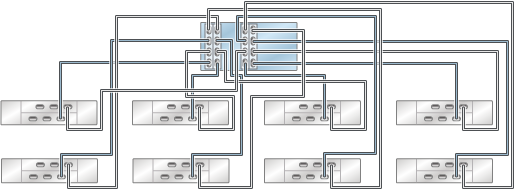

그림 216 독립형 7420 컨트롤러의 HBA 4개가 DE2-24 Disk Shelf 8개에 8줄 체인으로 연결됨

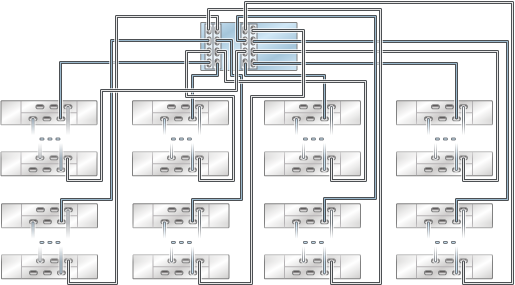

그림 217 독립형 7420 컨트롤러의 HBA 4개가 DE2-24 Disk Shelf 여러 개에 8줄 체인으로 연결됨
그림 218 단일 체인에 있는 여러 개의 Disk Shelf
