DE2-24 Disk Shelf에 ZS5-4 클러스터형 연결(HBA 4개)

다음 그림은 Oracle ZFS Storage ZS5-4 클러스터형 컨트롤러의 HBA 4개에 대해 지원되는 구성의 하위 세트를 보여줍니다.

주 -  HBA 포트 위치는 Oracle ZFS Storage Appliance 고객 서비스 설명서에서 ZS5-4 컨트롤러에 대한 하드웨어 개요 절을 참조하십시오.

그림 97  클러스터형 ZS5-4 컨트롤러의 HBA 4개가 DE2-24 Disk Shelf 2개에 2줄 체인으로 연결됨

image:클러스터형 ZS5-4 컨트롤러의 HBA 4개가 DE2-24 Disk Shelf 2개에 2줄 체인으로 연결된 모습을 보여주는 그림

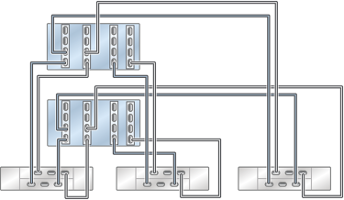

그림 98  클러스터형 ZS5-4 컨트롤러의 HBA 4개가 DE2-24 Disk Shelf 3개에 3줄 체인으로 연결됨

image:클러스터형 ZS5-4 컨트롤러의 HBA 4개가 DE2-24 Disk Shelf 3개에 3줄 체인으로 연결된 모습을 보여주는 그림

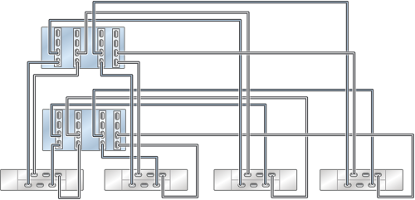

그림 99  클러스터형 ZS5-4 컨트롤러의 HBA 4개가 DE2-24 Disk Shelf 4개에 4줄 체인으로 연결됨

image:클러스터형 ZS5-4 컨트롤러의 HBA 4개가 DE2-24 Disk Shelf 4개에 4줄 체인으로 연결된 모습을 보여주는 그림

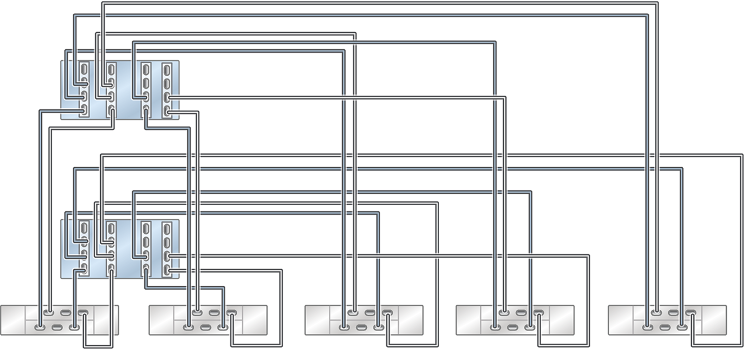

그림 100  클러스터형 ZS5-4 컨트롤러의 HBA 4개가 DE2-24 Disk Shelf 5개에 5줄 체인으로 연결됨

image:클러스터형 ZS5-4 컨트롤러의 HBA 4개가 DE2-24 Disk Shelf 5개에 5줄 체인으로 연결된 모습을 보여주는 그림

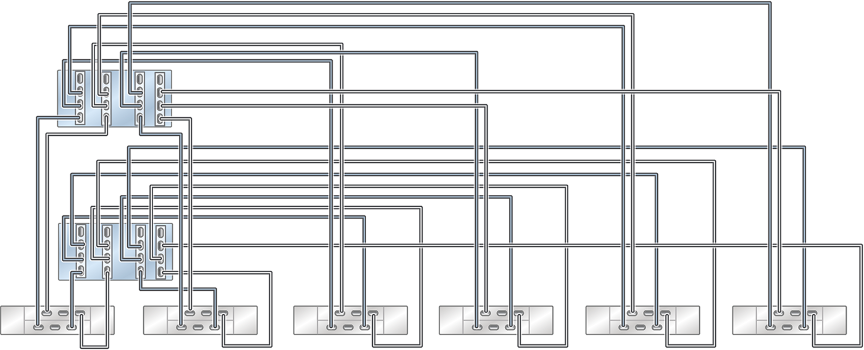

그림 101  클러스터형 ZS5-4 컨트롤러의 HBA 4개가 DE2-24 Disk Shelf 6개에 6줄 체인으로 연결됨

image:클러스터형 ZS5-4 컨트롤러의 HBA 4개가 DE2-24 Disk Shelf 6개에 6줄 체인으로 연결된 모습을 보여주는 그림

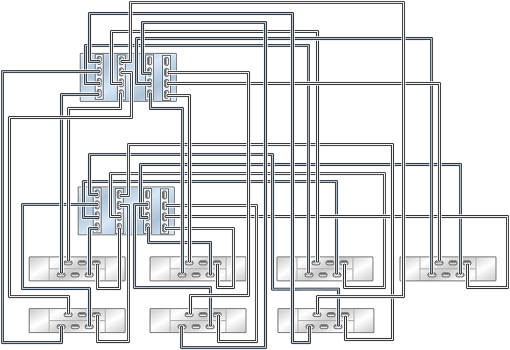

그림 102  클러스터형 ZS5-4 컨트롤러의 HBA 4개가 DE2-24 Disk Shelf 7개에 7줄 체인으로 연결됨

image:클러스터형 ZS5-4 컨트롤러의 HBA 4개가 DE2-24 Disk Shelf 7개에 7줄 체인으로 연결된 모습을 보여주는 그림

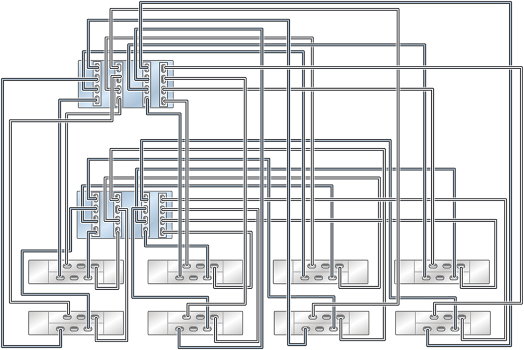

그림 103  클러스터형 ZS5-4 컨트롤러의 HBA 4개가 DE2-24 Disk Shelf 8개에 8줄 체인으로 연결됨

image:클러스터형 ZS5-4 컨트롤러의 HBA 4개가 DE2-24 Disk Shelf 8개에 8줄 체인으로 연결된 모습을 보여주는 그림

그림 104  단일 체인에 있는 여러 개의 Disk Shelf

image:단일 체인에 있는 여러 개의 Disk Shelf를 보여주는 그림
