DE3-24 Disk Shelf에 ZS5-2 독립형 연결(HBA 2개)

다음 그림은 Oracle ZFS Storage ZS5-2 독립형 컨트롤러의 HBA 2개에 대해 지원되는 구성의 하위 세트를 보여줍니다.

주 -  포트 위치는 Oracle ZFS Storage Appliance 설치 설명서에서 해당 컨트롤러에 대한 하드웨어 개요 절을 참조하십시오.

그림 48  독립형 ZS5-2 컨트롤러의 HBA 2개가 DE3-24 Disk Shelf 1개에 단일 체인으로 연결됨

image:독립형 ZS5-2 컨트롤러의 HBA 2개가 DE3-24 Disk Shelf 1개에 단일 체인으로 연결된 모습을 보여주는 그림

그림 49  독립형 ZS5-2 컨트롤러의 HBA 2개가 DE3-24 Disk Shelf 2개에 2줄 체인으로 연결됨

image:독립형 ZS5-2 컨트롤러의 HBA 2개가 DE3-24 Disk Shelf 2개에 2줄 체인으로 연결된 모습을 보여주는 그림

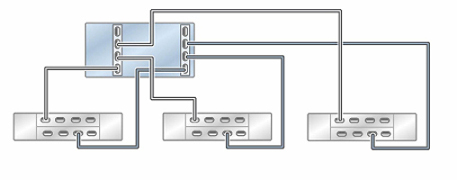

그림 50  독립형 ZS5-2 컨트롤러의 HBA 2개가 DE3-24 Disk Shelf 3개에 3줄 체인으로 연결됨

image:독립형 ZS5-2 컨트롤러의 HBA 2개가 DE3-24 Disk Shelf 3개에 3줄 체인으로 연결된 모습을 보여주는 그림

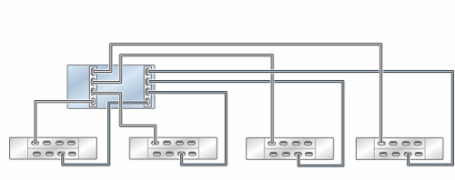

그림 51  독립형 ZS5-2 컨트롤러의 HBA 2개가 DE3-24 Disk Shelf 4개에 4줄 체인으로 연결됨

image:독립형 ZS5-2 컨트롤러의 HBA 2개가 DE3-24 Disk Shelf 4개에 4줄 체인으로 연결된 모습을 보여주는 그림

그림 52  독립형 ZS5-2 컨트롤러의 HBA 2개가 DE3-24 Disk Shelf 8개에 4줄 체인으로 연결됨

image:독립형 ZS5-2 컨트롤러의 HBA 2개가 DE3-24 Disk Shelf 8개에 4줄 체인으로 연결된 모습을 보여주는 그림

그림 53  단일 체인에 있는 여러 개의 Disk Shelf

image:단일 체인에 있는 여러 개의 Disk Shelf를 보여주는 그림
