다음 그림은 Oracle ZFS Storage ZS3-2 독립형 컨트롤러의 HBA 2개에 대해 지원되는 구성의 하위 세트를 보여줍니다.
컨트롤러에서 혼합 Disk Shelf를 사용하려면 다음 사항을 충족해야 합니다.
컨트롤러가 4X4 포트 SAS-2 HBA만 사용해야 합니다.
동일한 체인에서 혼합 Disk Shelf를 사용하지 마십시오.
그림 451 독립형 ZS3-2 컨트롤러의 HBA 2개가 혼합 Disk Shelf 2개에 2줄 체인으로 연결됨(DE2-24가 왼쪽에 표시)
그림 452 독립형 ZS3-2 컨트롤러의 HBA 2개가 혼합 Disk Shelf 3개에 3줄 체인으로 연결됨(DE2-24가 왼쪽에 표시)
그림 453 독립형 ZS3-2 컨트롤러의 HBA 2개가 혼합 Disk Shelf 4개에 4줄 체인으로 연결됨(DE2-24가 왼쪽에 표시)

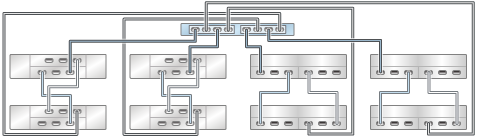

그림 454 독립형 ZS3-2 컨트롤러의 HBA 2개가 혼합 Disk Shelf 8개에 4줄 체인으로 연결됨(DE2-24가 왼쪽에 표시)
그림 455 단일 체인에 있는 여러 개의 DE2-24 Disk Shelf
그림 456 단일 체인에 있는 여러 개의 Sun Disk Shelf
