布线表和图

下表说明了基本机柜中两个控制器和八个磁盘机框的位置及端口连接（使用 3 米 SAS 电缆）。第一个磁盘机框位于 RU01 中，每个磁盘机框具有两个 I/O 模块 (I/O Module, IOM)。

表 11  基本机柜：控制器到磁盘机框（3 米电缆）

自 至 RU 控制器 HBA 端口 RU 磁盘机框 磁盘机框端口 20 1 插槽 3，端口 0 1 1 IOM 0，端口 0 17 0 插槽 6，端口 1 1 1 IOM 1，端口 2 20 1 插槽 6，端口 0 9 3 IOM 0，端口 0 17 0 插槽 7，端口 1 9 3 IOM 1，端口 2 20 1 插槽 7，端口 0 23 5 IOM 0，端口 0 17 0 插槽 9，端口 1 23 5 IOM 1，端口 2 20 1 插槽 9，端口 0 31 7 IOM 0，端口 0 17 0 插槽 3，端口 1 31 7 IOM 1，端口 2 17 0 插槽 3，端口 0 5 2 IOM 0，端口 2 20 1 插槽 6，端口 1 5 2 IOM 1，端口 0 17 0 插槽 6，端口 0 13 4 IOM 0，端口 2 20 1 插槽 7，端口 1 13 4 IOM 1，端口 0 17 0 插槽 7，端口 0 27 6 IOM 0，端口 2 20 1 插槽 9，端口 1 27 6 IOM 1，端口 0 17 0 插槽 9，端口 0 35 8 IOM 0，端口 2 20 1 插槽 3，端口 1 35 8 IOM 1，端口 0

下表说明了扩展机柜 1 中十个磁盘机框的位置及端口连接（使用 6 米 SAS 电缆）。第一个磁盘机框位于 RU01 中，每个磁盘机框具有两个 I/O 模块 (I/O Module, IOM)。扩展机柜 1 支持磁盘机框 9 到 18。

表 12  扩展机柜 1：控制器到磁盘机框（6 米电缆）

自 至 RU 控制器 HBA 端口 RU 磁盘机框 磁盘机框端口 20 1 插槽 3，端口 2 1 9 IOM 0，端口 0 17 0 插槽 6，端口 3 1 9 IOM 1，端口 2 20 1 插槽 6，端口 2 21 11 IOM 0，端口 0 17 0 插槽 7，端口 3 21 11 IOM 1，端口 2 17 0 插槽 3，端口 2 5、9、13、18 10、13、14、17 IOM 0，端口 2 20 1 插槽 6，端口 3 5、9、13、18 10、13、14、17 IOM 1，端口 0 17 0 插槽 6，端口 2 25、29、33、37 12、15、16、18 IOM 0，端口 2 20 1 插槽 7，端口 3 25、29、33、37 12、15、16、18 IOM 1，端口 0

下表说明了扩展机柜 2 中十个磁盘机框的位置及端口连接（使用 6 米 SAS 电缆）。第一个磁盘机框位于 RU01 中，每个磁盘机框具有两个 I/O 模块 (I/O Module, IOM)。扩展机柜 2 支持磁盘机框 19 到 28。

表 13  扩展机柜 2：控制器到磁盘机框（6 米电缆）

自 至 RU 控制器 HBA 端口 RU 磁盘机框 磁盘机框端口 20 1 插槽 7，端口 2 1 19 IOM 0，端口 0 17 0 插槽 9，端口 3 1 19 IOM 1，端口 2 20 1 插槽 9，端口 2 21 21 IOM 0，端口 0 17 0 插槽 3，端口 3 21 21 IOM 1，端口 2 17 0 插槽 7，端口 2 5、9、13、18 20、23、24、27 IOM 0，端口 2 20 1 插槽 9，端口 3 5、9、13、18 20、23、24、27 IOM 1，端口 0 17 0 插槽 9，端口 2 25、29、33、37 22、25、26、28 IOM 0，端口 2 20 1 插槽 3，端口 3 25、29、33、37 22、25、26、28 IOM 1，端口 0

下面的图说明了如何为预先装配好的系统布线，以及将来如何扩展系统。

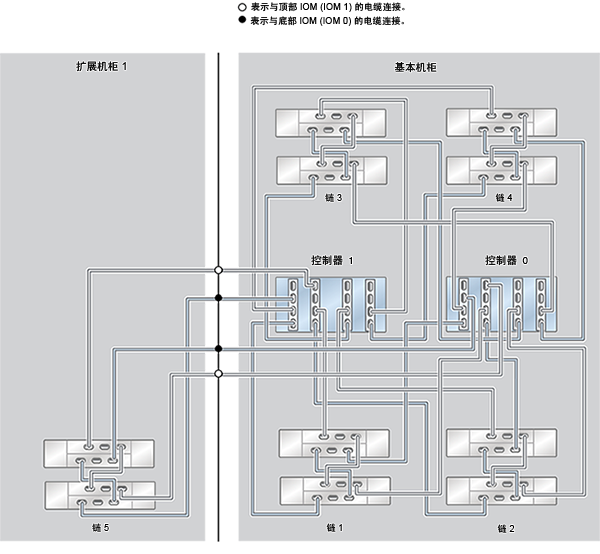

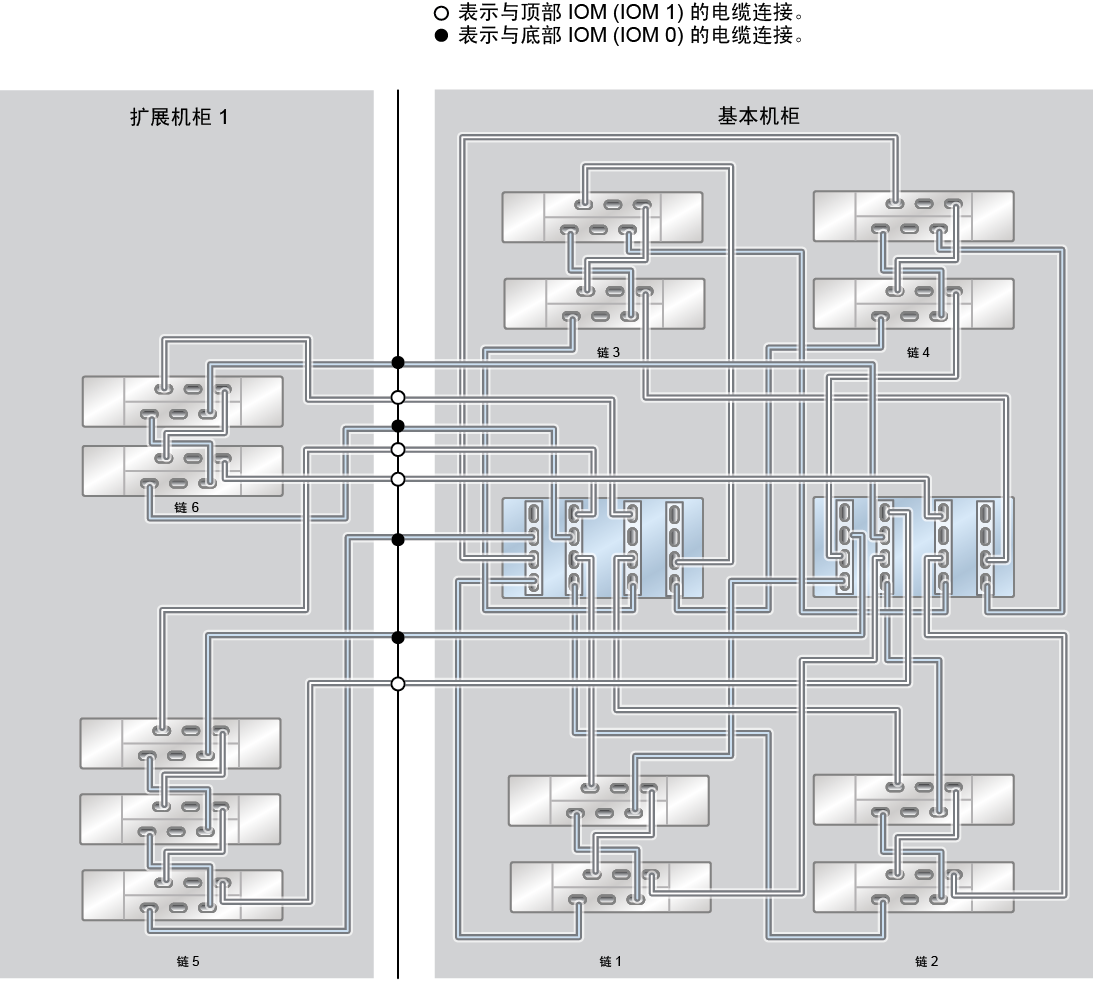

图 619  ZFS Storage Appliance Racked System ZS4-4：10 个 DE2-24C 磁盘机框

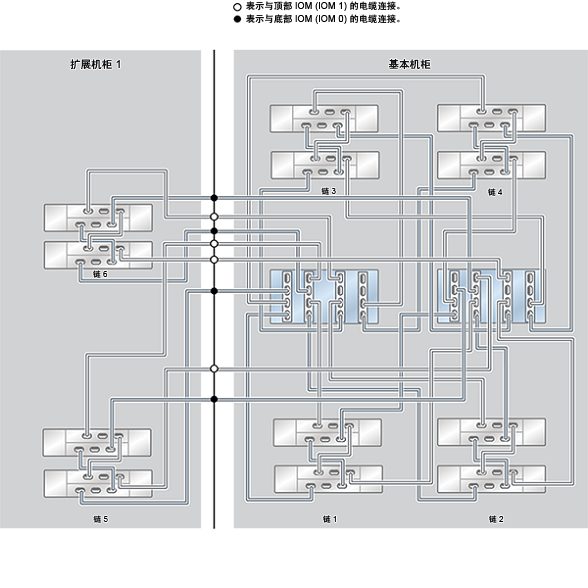

图 620  ZFS Storage Appliance Racked System ZS4-4：12 个 DE2-24C 磁盘机框

图 621  ZFS Storage Appliance Racked System ZS4-4：13 个 DE2-24C 磁盘机框（半机架）

图 622  ZFS Storage Appliance Racked System ZS4-4：14 个 DE2-24C 磁盘机框

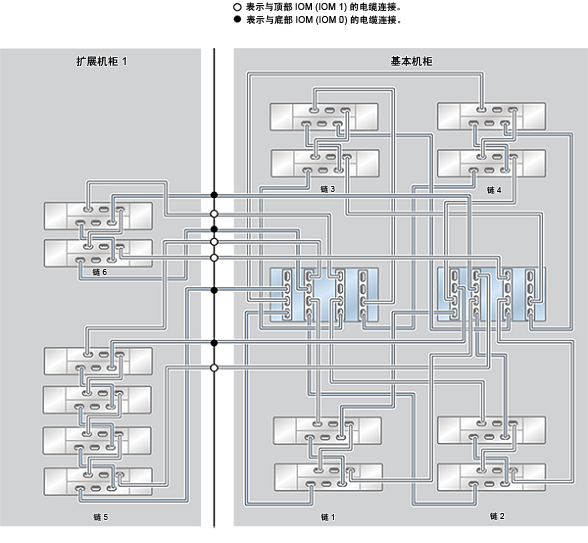

图 623  ZFS Storage Appliance Racked System ZS4-4：16 个 DE2-24C 磁盘机框

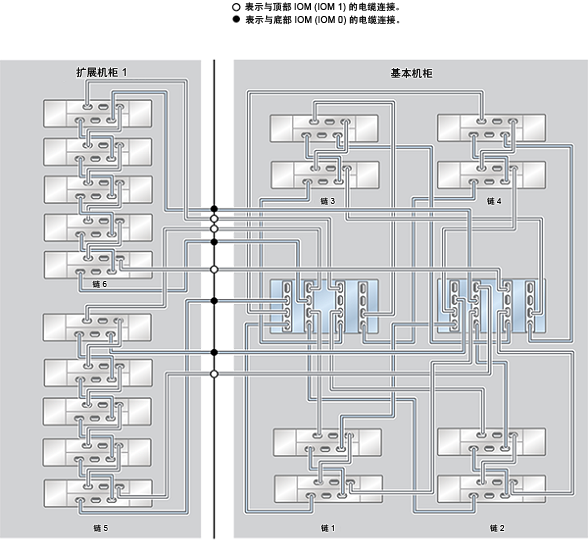

图 624  ZFS Storage Appliance Racked System ZS4-4：18 个 DE2-24C 磁盘机框

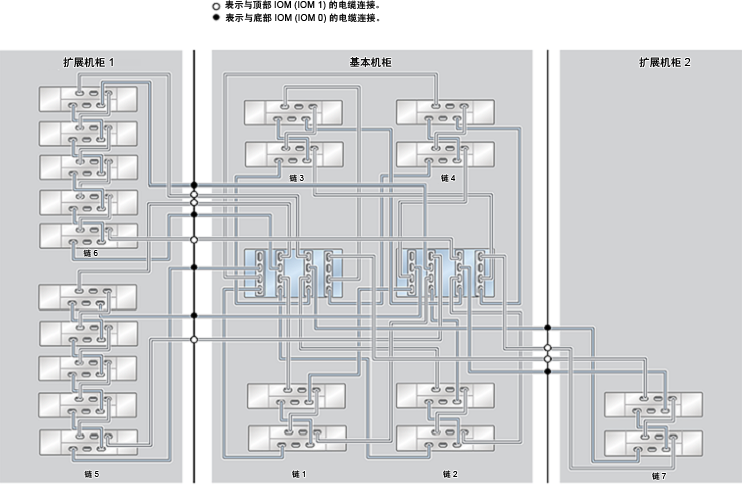

图 625  ZFS Storage Appliance Racked System ZS4-4：20 个 DE2-24C 磁盘机框

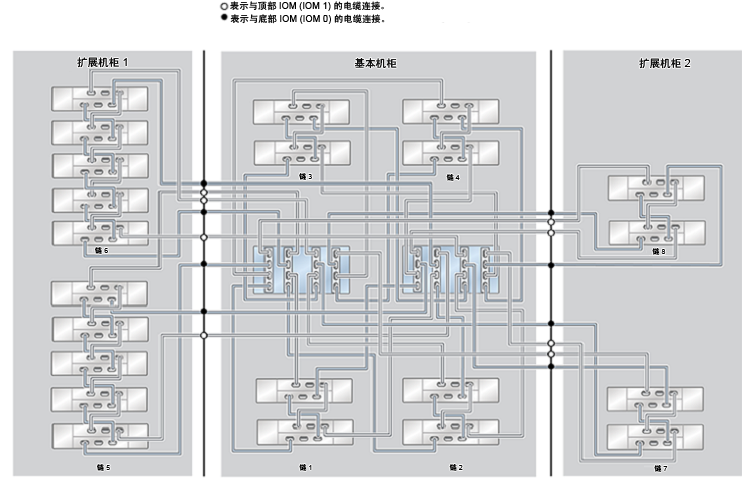

图 626  ZFS Storage Appliance Racked System ZS4-4：22 个 DE2-24C 磁盘机框

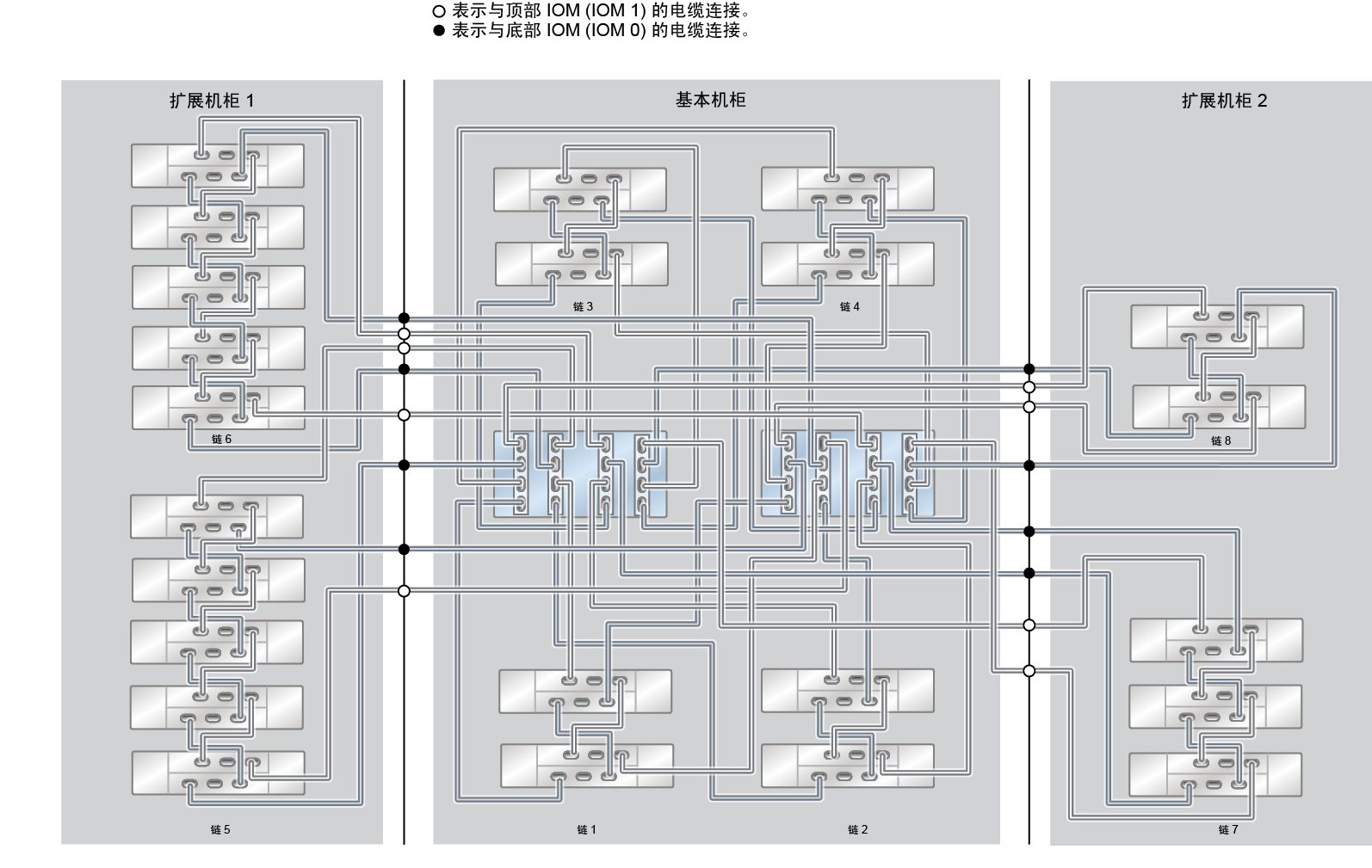

图 627  ZFS Storage Appliance Racked System ZS4-4：23 个 DE2-24C 磁盘机框（半机架）

图 628  ZFS Storage Appliance Racked System ZS4-4：24 个 DE2-24C 磁盘机框

图 629  ZFS Storage Appliance Racked System ZS4-4：26 个 DE2-24C 磁盘机框

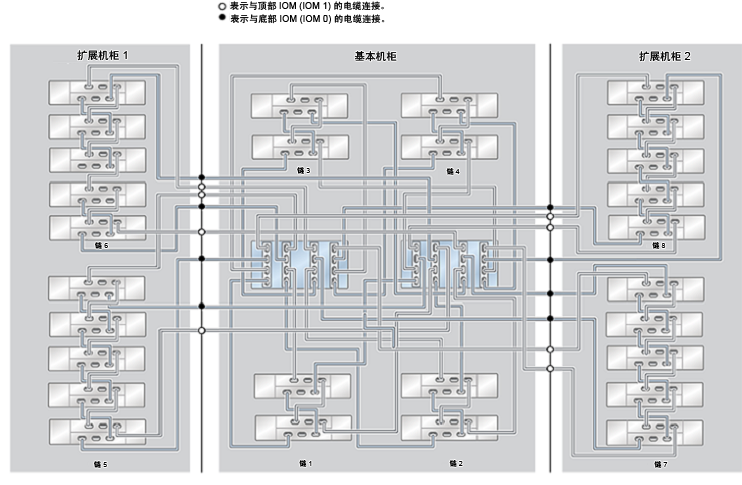

图 630  ZFS Storage Appliance Racked System ZS4-4：28 个 DE2-24C 磁盘机框
