Oracle ZFS Storage Appliance Racked System ZS5-2 概述

Oracle ZFS Storage Appliance Racked System ZS5-2 是预先装配好和预先已连接电缆的系统，它的基本机柜中包含两个群集 ZS5-2 控制器和最多八个 DE3-24C 磁盘机框。可以将一个最多包含八个 DE3-24C 磁盘机框的扩展机柜连接到基本机柜，这样总磁盘机框数达到 16 个。

配置的磁盘机框数为二的倍数以及半机架扩展：1 个磁盘机框（最少）、2、4、6、8、10、12、13（半机架）、14 和 16 个（最多）。每个 ZS5-2 控制器支持一个或两个 SAS HBA 卡。然而，两个 SAS HBA 卡必须分别安装在每个 ZS5-2 控制器中以支持扩展机柜中的磁盘机框。

如果每个群集 ZS5-2 控制器包含两个 SAS HBA，则它们支持以下高可用性配置：

• 基本机柜中有两个磁盘链，每个磁盘链包含四个磁盘机框，这样总磁盘机框数可以达到八个，以及

• 一个扩展机柜，支持两个磁盘链，每个磁盘链最多包含四个磁盘机框，这样总磁盘机框数可以达到八个。

基本机柜是独立系统，并且预先已按照所需布线方法连接电缆。“布线表和图”部分说明了如何为预先装配好的系统布线，以及将来如何扩展系统。

每个机柜包含 42 个机架单元 (rack unit, RU)，其中 RU01 位于底部。每个 ZS5-2 控制器占用两个机架单元，其位置由最底部的机架单元编号表示。上面的控制器称为控制器 1 并且位于基本机柜中的 RU20 内，下面的控制器为控制器 0，并且位于 RU17 内。由于 ZS5-2 控制器占用两个机架单元，基本机柜中每个控制器上包含一个填充面板，所以其机柜布局与具有三个机架单元控制器的其他 Oracle 已装配系统的机柜布局类似。下图显示了每个 HBA 卡的插槽编号，以及每个卡中的端口号。

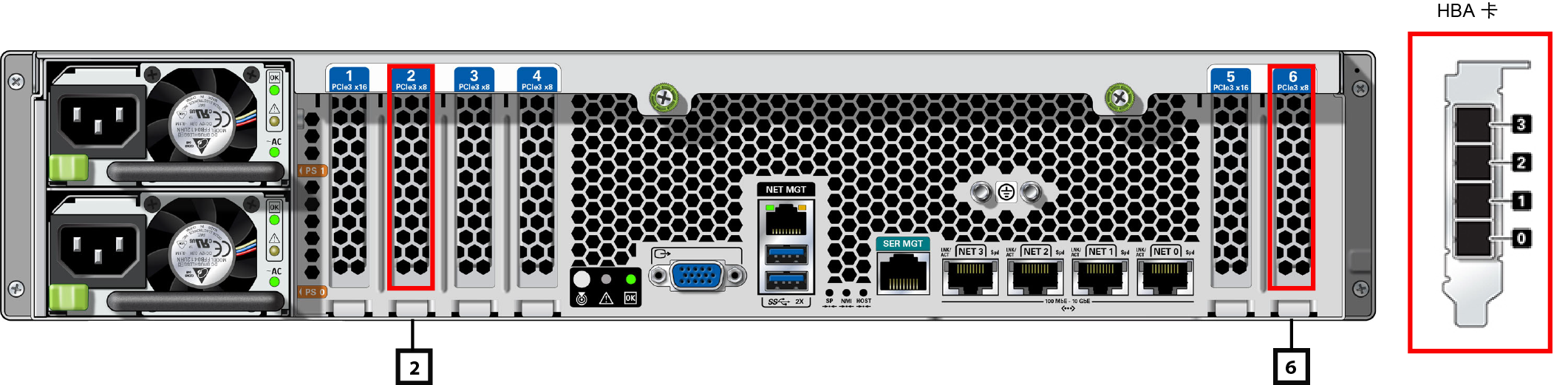

图 610  ZS5-2 后面板与 HBA 插槽编号

每个 DE3-24C 磁盘机框占用四个机架单元，并且磁盘机框通常在机柜中自下而上进行安装，以保证稳定性。要提供更高的性能功能，请在基本机柜中自上而下交替排列磁盘链，每个磁盘链包含四个磁盘机框，组件之间留有空隙。因此，第一个磁盘机框位于 RU01，第二个磁盘机框位于 RU05，第三个磁盘机框位于 RU23，第四个磁盘机框位于 RU27，第五个磁盘机框位于 RU09，以此类推交替进行。如下图所示，DE3-24C 磁盘机框具有两个 I/O 模块 (I/O Module, IOM)，每个 IOM 具有四个端口。在任何布线配置中，从来不使用端口 1 和端口 3。

图 611  Storage Drive Enclosure DE3-24C 后面板与 HBA 连接
