在基本机柜中将控制器用电缆连接到磁盘机框
使用以下过程在基本机柜中将控制器用电缆连接到磁盘机框。基本机柜中可以存在多个磁盘机框链，并且它们可以位于控制器之上和之下。将磁盘机框用电缆连接到一起形成链后，每个链具有一个顶端和一个底端，顶端和底端连接到控制器中的不同 HBA。尽管配置可能改变，以下过程介绍了将单个控制器连接到多个磁盘链的细节。
- 在布线入门中找到适用于您的系统的布线图。
-
将电缆松散地打环，以将控制器连接到磁盘机框链。
控制器和磁盘机框之间的最大电缆长度为六米（19.69 英尺）。
- 面向机架的后面，将电缆环路固定到机架中最靠近合适的控制器 HBA 端口的一侧。
-
将电缆的一端连接到合适的控制器 HBA 端口。
确保电缆连接到正确的 HBA 端口。针对垂直或水平取向的 HBA，控制器型号可能有所不同，这会影响端口的顺序以及电缆蓝色释放卡舌的方向。对于垂直 HBA，请将释放卡舌置于右侧；对于水平 HBA，请将释放卡舌置于下端。另外，确保电缆连接器锁扣在端口中啮合。

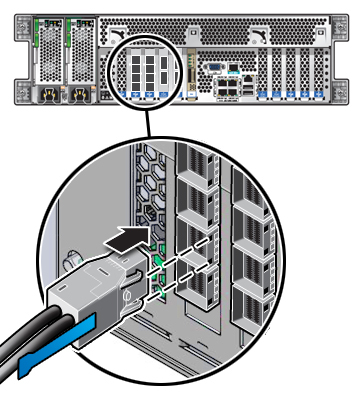

将小型 SAS 电缆连接到垂直取向的 HBA

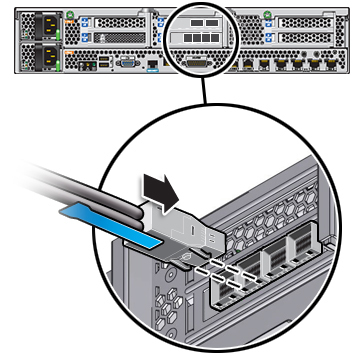

将小型 SAS 电缆连接到水平取向的 HBA
- (u53ef选)

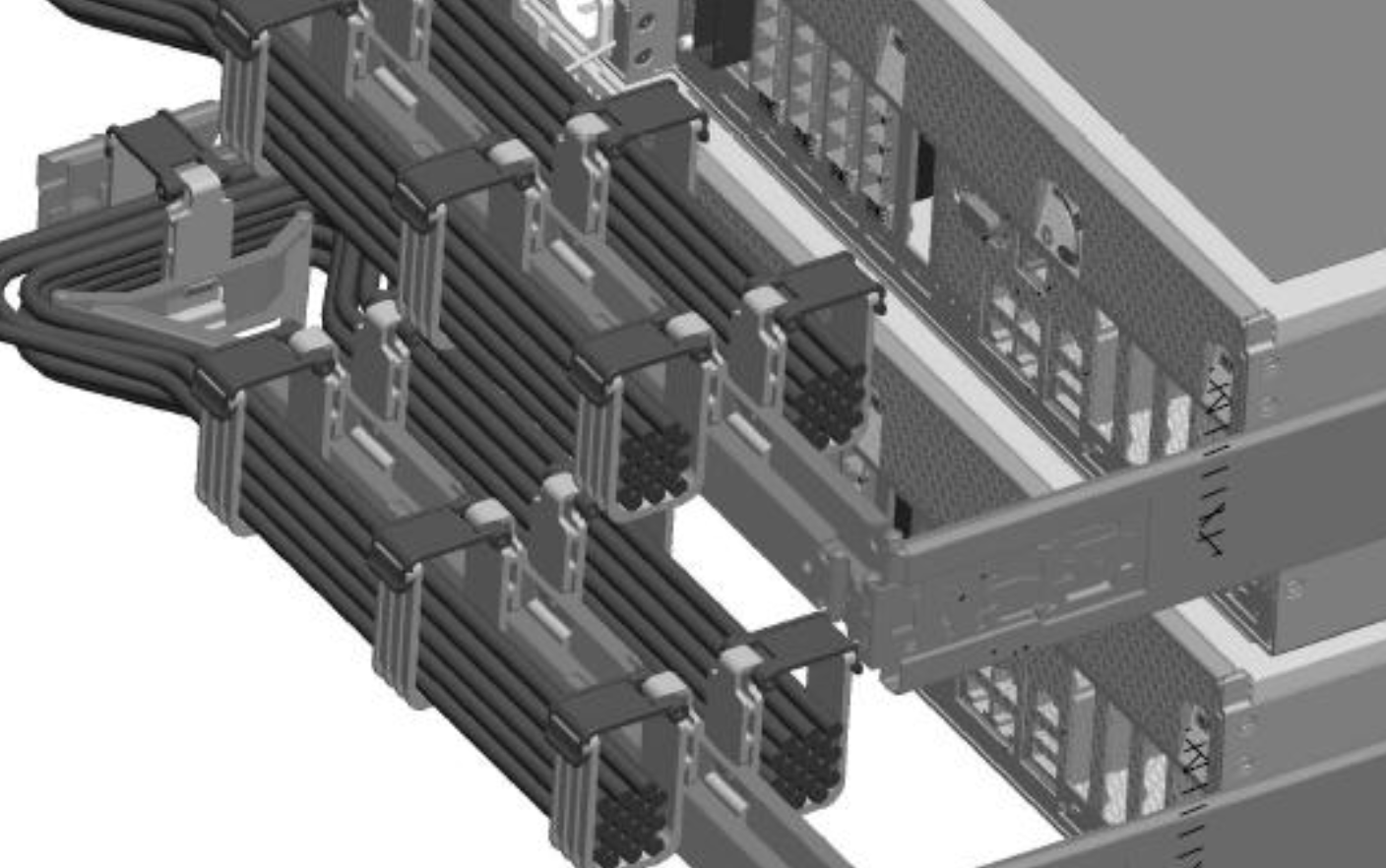

如果控制器具有理线架 (Cable Management Arm, CMA)，请将电缆穿过 CMA，确保留有充足的空隙来维修控制器，如以下群集控制器图所示。
注 - 请勿将 12 个以上的 SAS 电缆穿过 CMA。 - 将电缆靠近磁盘机框端口的另一端固定到该端口。
- 留有充足的间隙以便维修组件并将多余电缆放置在控制器侧面，用任何多余电缆产生直径为 12.7 厘米（5 英寸）的线圈。用电缆束带固定线圈。如果没有多余的电缆，则使用电缆束带将电缆固定到机架的侧面，仍然留有充足的间隙以便维修组件。
-
确认留有间隙来移除组件，然后将电缆的另一端连接到相应磁盘机框中的相应端口。
确保电缆连接到正确的磁盘机框端口。在一些磁盘机框型号中，有些 I/O 模块是倒置取向的，这会影响端口的顺序。

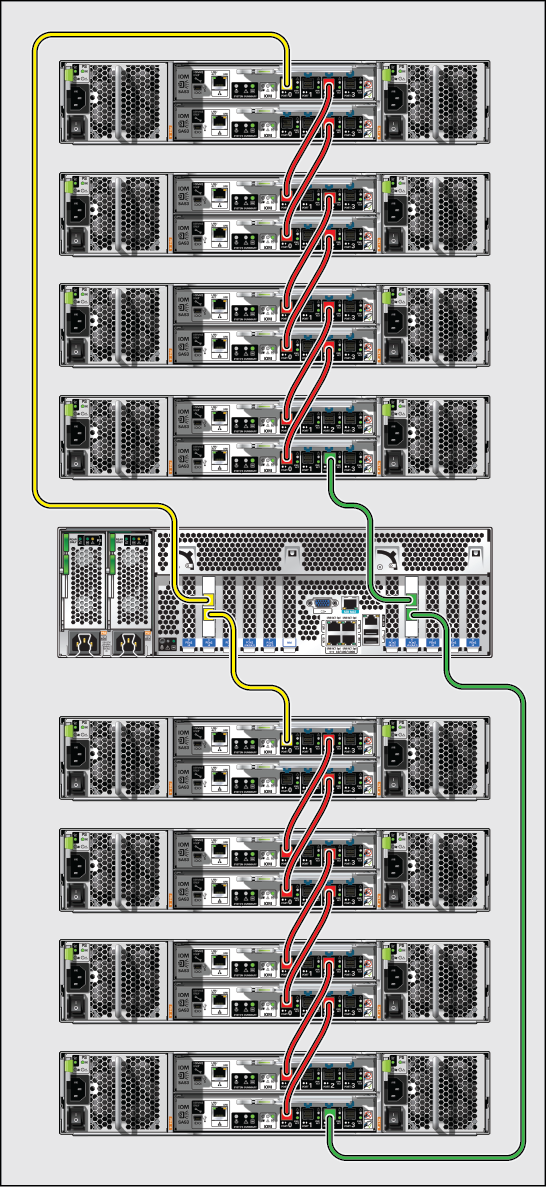

在基本机柜中将控制器用电缆连接到磁盘机框（显示出 ZS5-4 连接到 DE3-24P）

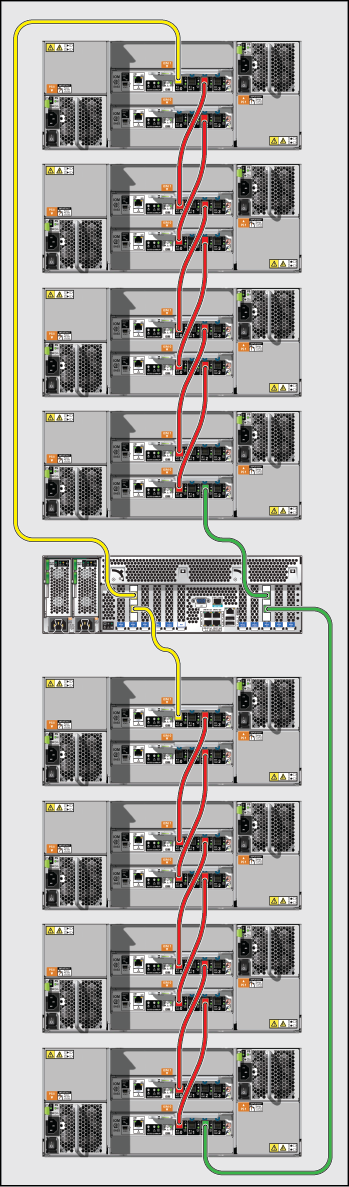

在基本机柜中将控制器用电缆连接到磁盘机框（显示出 ZS5-4 连接到 DE3-24C）

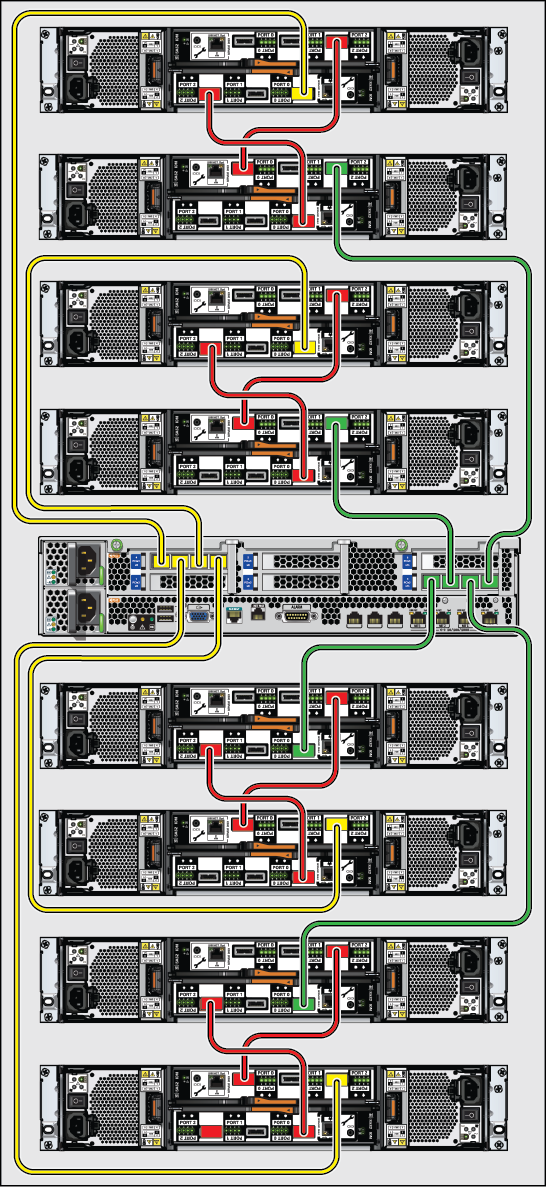

在基本机柜中将控制器用电缆连接到磁盘机框（显示出 ZS3-2 连接到 DE2-24P）

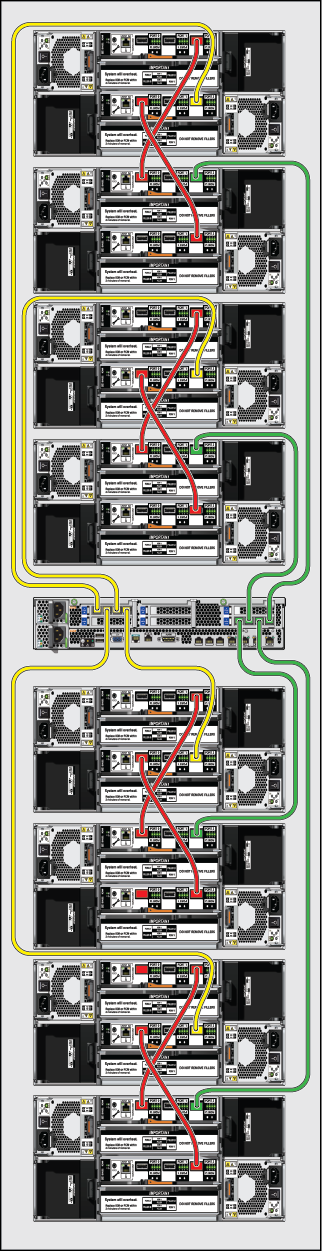

在基本机柜中将控制器用电缆连接到磁盘机框（显示出 ZS3-2 连接到 DE2-24C）
- 如果存在电缆线圈，请滑动垂直机架滑轨与机架侧面板之间的线圈，确保电缆束带面向机架后面。使用电缆束带，将线圈固定到机架滑轨。
- 重复步骤 2 到 9，以便为磁盘链连接第二条电缆。
- (u53ef选) 修剪多余的电缆束带。
-
对任何其余磁盘机框链重复此过程。
同一侧上电缆束带结之间的距离保持为大约 20.32 厘米（8 英寸）。
