用电缆将混合 DE3-24 和 DE2-24 磁盘机框连接到 ZS5-4 控制器
使用本节中的图通过引入一个或多个 DE3-24 磁盘机框来升级具有 DE2-24 磁盘机框的系统。在下图中，DE2-24 磁盘机框具有三个 I/O 模块端口，DE3-24 磁盘机框具有四个端口。有关磁盘机框混合使用准则，请参见机柜和布线准则。
注 - 添加 DE3-24 磁盘机框使用 SAS-3 布线，但是保留 SAS-2 传统布线方法。使用 SAS-3 HBA 替换 SAS-2 HBA 不会影响布线互连。
升级－在磁盘链末尾使用 DE3-24 替换 DE2-24

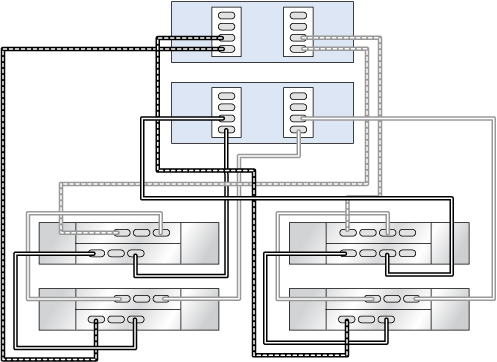

图 453 具有两个 HBA 且通过两个链连接到一个 DE3-24 和三个 DE2-24 的群集 ZS5-4 控制器
升级－在磁盘链中间使用 DE3-24 替换 DE2-24

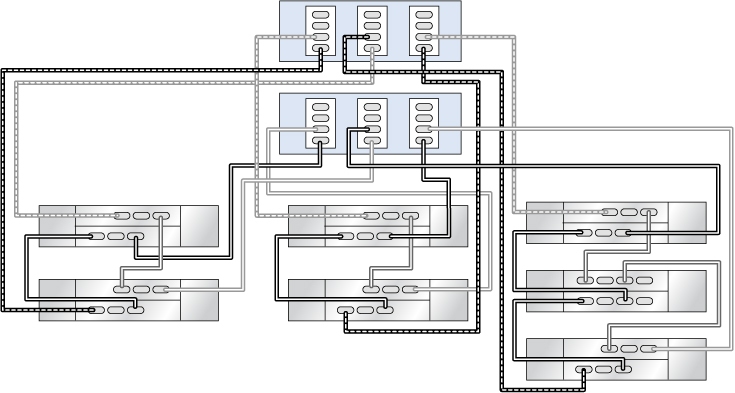

图 454 具有三个 HBA 且通过三个链连接到一个 DE3-24 和六个 DE2-24 的群集 ZS5-4 控制器
升级－添加专用 DE3-24 磁盘链

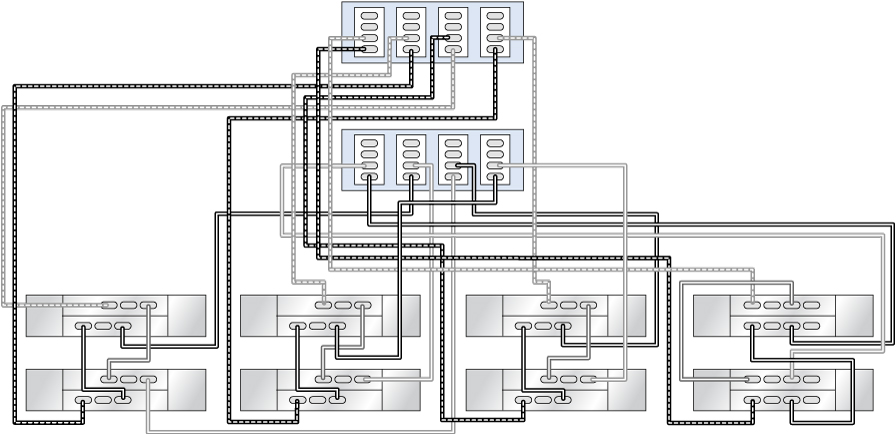

图 455 具有四个 HBA 且通过四个链连接到两个 DE3-24 和六个 DE2-24 的群集 ZS5-4 控制器
