布线表和图

下表说明了基本机柜中两个控制器和八个磁盘机框的位置及端口连接（使用 3 米 SAS 电缆）。第一个磁盘机框位于 RU01 中，每个磁盘机框具有两个 I/O 模块 (I/O Module, IOM)。

表 5  基本机柜：控制器到磁盘机框（3 米电缆）

自 至 RU 控制器 HBA 端口 RU 磁盘机框 磁盘机框端口 20 1 插槽 3，端口 0 1 1 IOM 1，端口 2 17 0 插槽 6，端口 0 1 1 IOM 0，端口 2 20 1 插槽 7，端口 0 23 3 IOM 1，端口 2 17 0 插槽 9，端口 0 23 3 IOM 0，端口 2 17 0 插槽 3，端口 0 5、13 2、6 IOM 1，端口 0 20 1 插槽 6，端口 0 5、13 2、6 IOM 0，端口 0 17 0 插槽 7，端口 0 27、35 4、8 IOM 1，端口 0 20 1 插槽 9，端口 0 27、35 4、8 IOM 0，端口 0

下表说明了扩展机柜 1 中十个磁盘机框的位置及端口连接（使用 6 米 SAS 电缆）。第一个磁盘机框位于 RU01 中，每个磁盘机框具有两个 I/O 模块 (I/O Module, IOM)。扩展机柜 1 支持磁盘机框 9 到 18。

表 6  扩展机柜 1：控制器到磁盘机框（6 米电缆）

自 至 RU 控制器 HBA 端口 RU 磁盘机框 磁盘机框端口 20 1 插槽 3，端口 1 1 9 IOM 1，端口 2 17 0 插槽 6，端口 1 1 9 IOM 0，端口 2 20 1 插槽 7，端口 1 21 11 IOM 1，端口 2 17 0 插槽 9，端口 1 21 11 IOM 0，端口 2 17 0 插槽 3，端口 1 5、9、13、17 10、13、14、17 IOM 1，端口 0 20 1 插槽 6，端口 1 5、9、13、17 10、13、14、17 IOM 0，端口 0 17 0 插槽 7，端口 1 25、33、37 12、16、18 IOM 1，端口 0 20 1 插槽 9，端口 1 25、33、37 12、16、18 IOM 0，端口 0

下表说明了扩展机柜 2 中十个磁盘机框的位置及端口连接（使用 6 米 SAS 电缆）。第一个磁盘机框位于 RU01 中，每个磁盘机框具有两个 I/O 模块 (I/O Module, IOM)。扩展机柜 2 支持磁盘机框 19 到 28。

表 7  扩展机柜 2：控制器到磁盘机框（6 米电缆）

自 至 RU 控制器 HBA 端口 RU 磁盘机框 磁盘机框端口 20 1 插槽 3，端口 2 1 19 IOM 1，端口 2 17 0 插槽 6，端口 2 1 19 IOM 0，端口 2 20 1 插槽 7，端口 2 21 21 IOM 1，端口 2 17 0 插槽 9，端口 2 21 21 IOM 0，端口 2 17 0 插槽 3，端口 2 5、9、13、17 20、23、24、27 IOM 1，端口 0 20 1 插槽 6，端口 2 5、9、13、17 20、23、24、27 IOM 0，端口 0 17 0 插槽 7，端口 2 25、33、37 22、26、28 IOM 1，端口 0 20 1 插槽 9，端口 2 25、33、37 22、26、28 IOM 0，端口 0

下表说明了扩展机柜 3 中十个磁盘机框的位置及端口连接（使用 6 米 SAS 电缆）。第一个磁盘机框位于 RU01 中，每个磁盘机框具有两个 I/O 模块 (I/O Module, IOM)。扩展机柜 2 支持磁盘机框 29 到 38。

表 8  扩展机柜 3：控制器到磁盘机框（6 米电缆）

自 至 RU 控制器 HBA 端口 RU 磁盘机框 磁盘机框端口 20 1 插槽 3，端口 3 1 29 IOM 1，端口 2 17 0 插槽 6，端口 3 1 29 IOM 0，端口 2 20 1 插槽 7，端口 3 21 31 IOM 1，端口 2 17 0 插槽 9，端口 3 21 31 IOM 0，端口 2 17 0 插槽 3，端口 3 5、9、13、17 30、33、34、37 IOM 1，端口 0 20 1 插槽 6，端口 3 5、9、13、17 30、33、34、37 IOM 0，端口 0 17 0 插槽 7，端口 3 25、33、37 32、36、38 IOM 1，端口 0 20 1 插槽 9，端口 3 25、33、37 32、36、38 IOM 0，端口 0

下面的图说明了如何为预先装配好的系统布线，以及将来如何扩展系统。

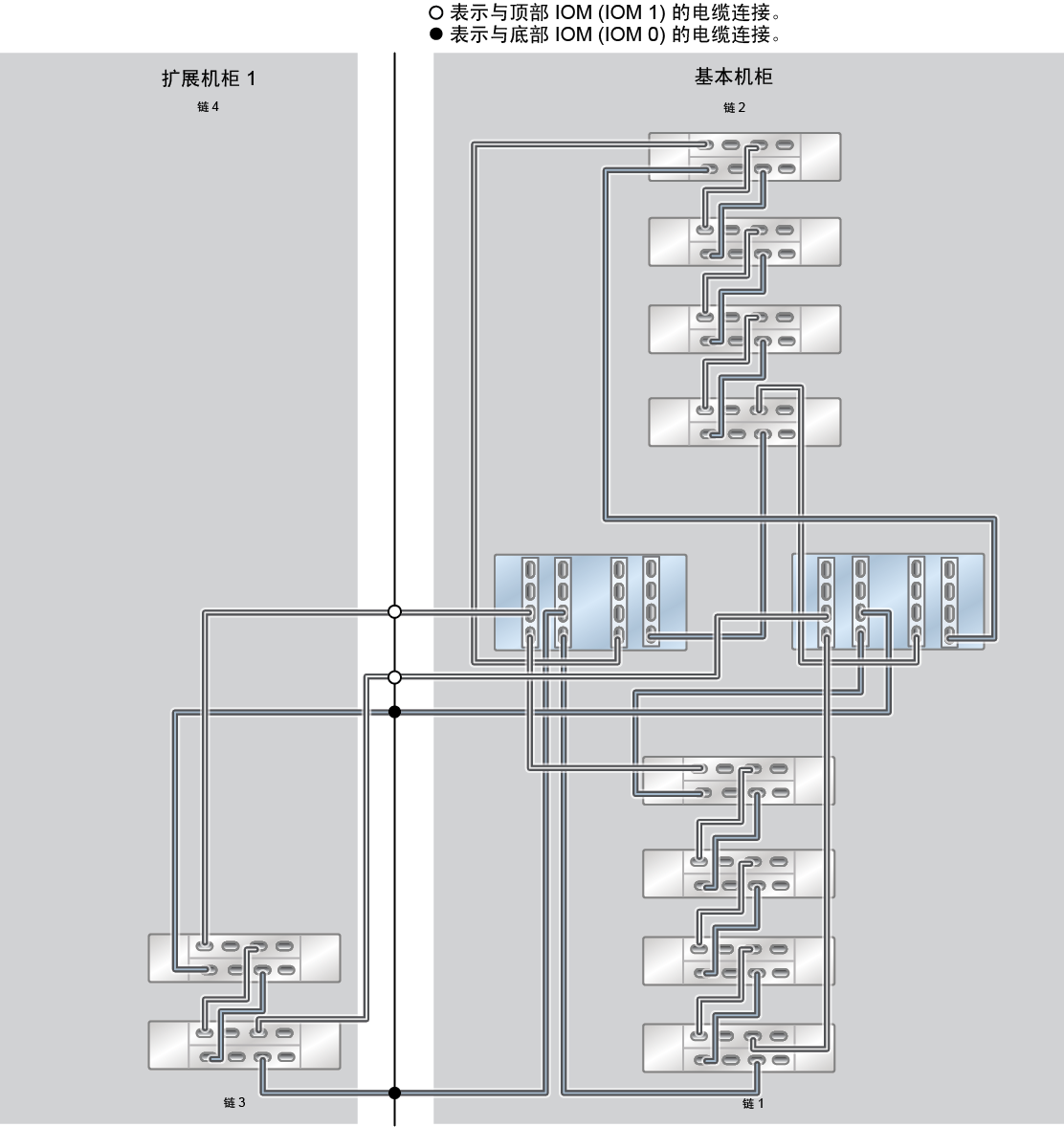

图 592  ZFS Storage Appliance Racked System ZS5-4：10 个 DE3-24C 磁盘机框

图 593  ZFS Storage Appliance Racked System ZS5-4：12 个 DE3-24C 磁盘机框

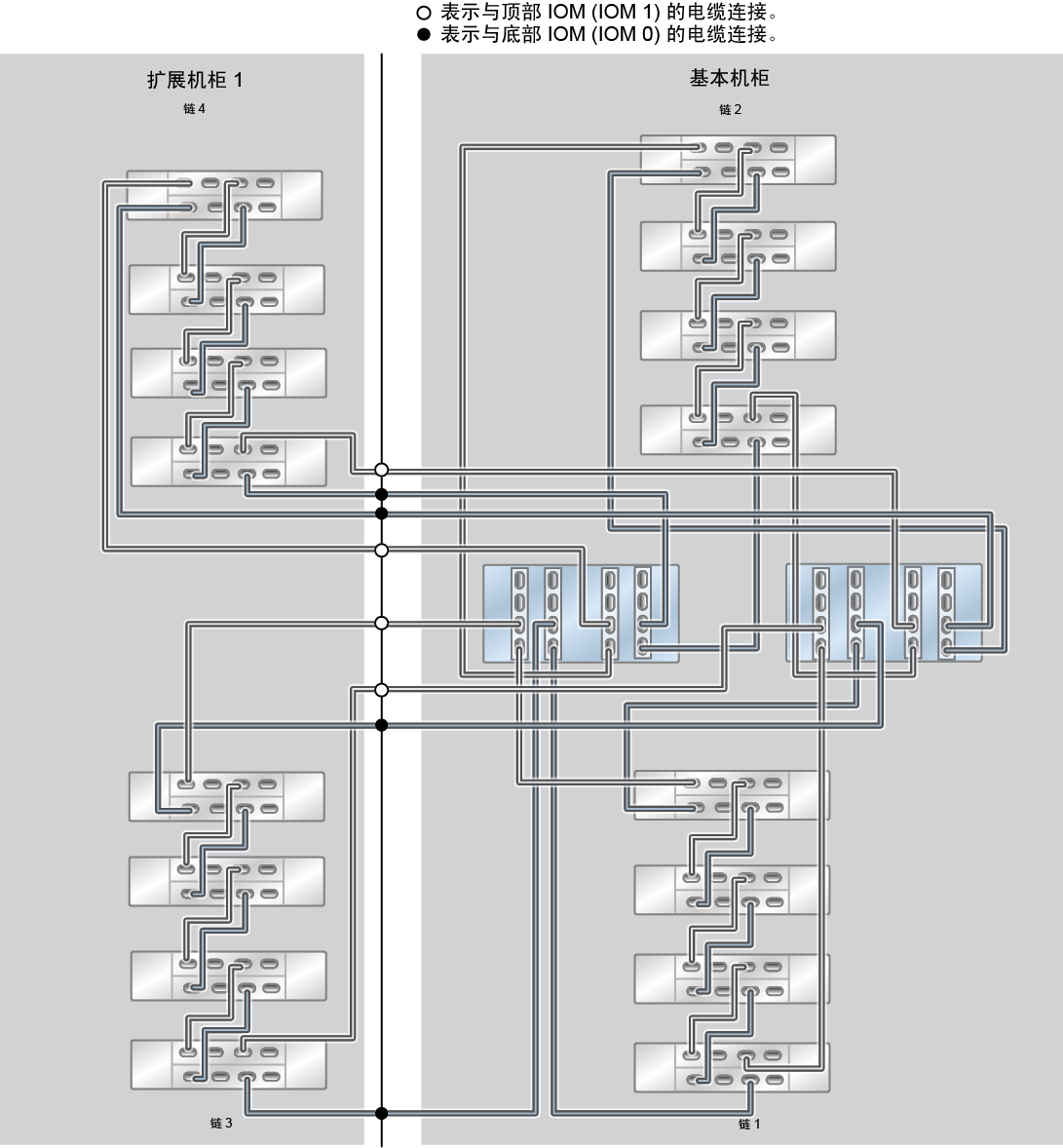

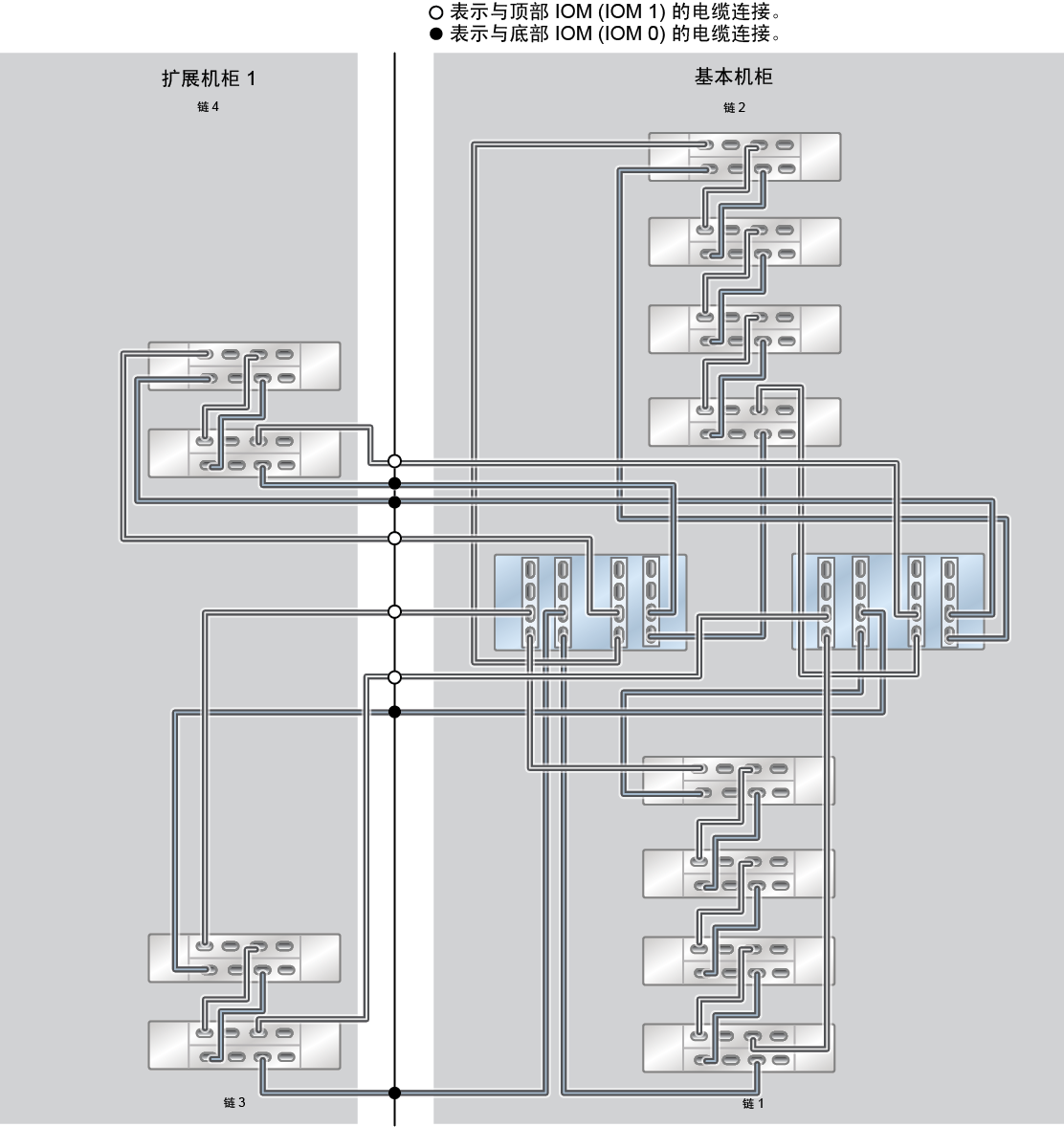

图 594  ZFS Storage Appliance Racked System ZS5-4：13 个 DE3-24C 磁盘机框（半机架）

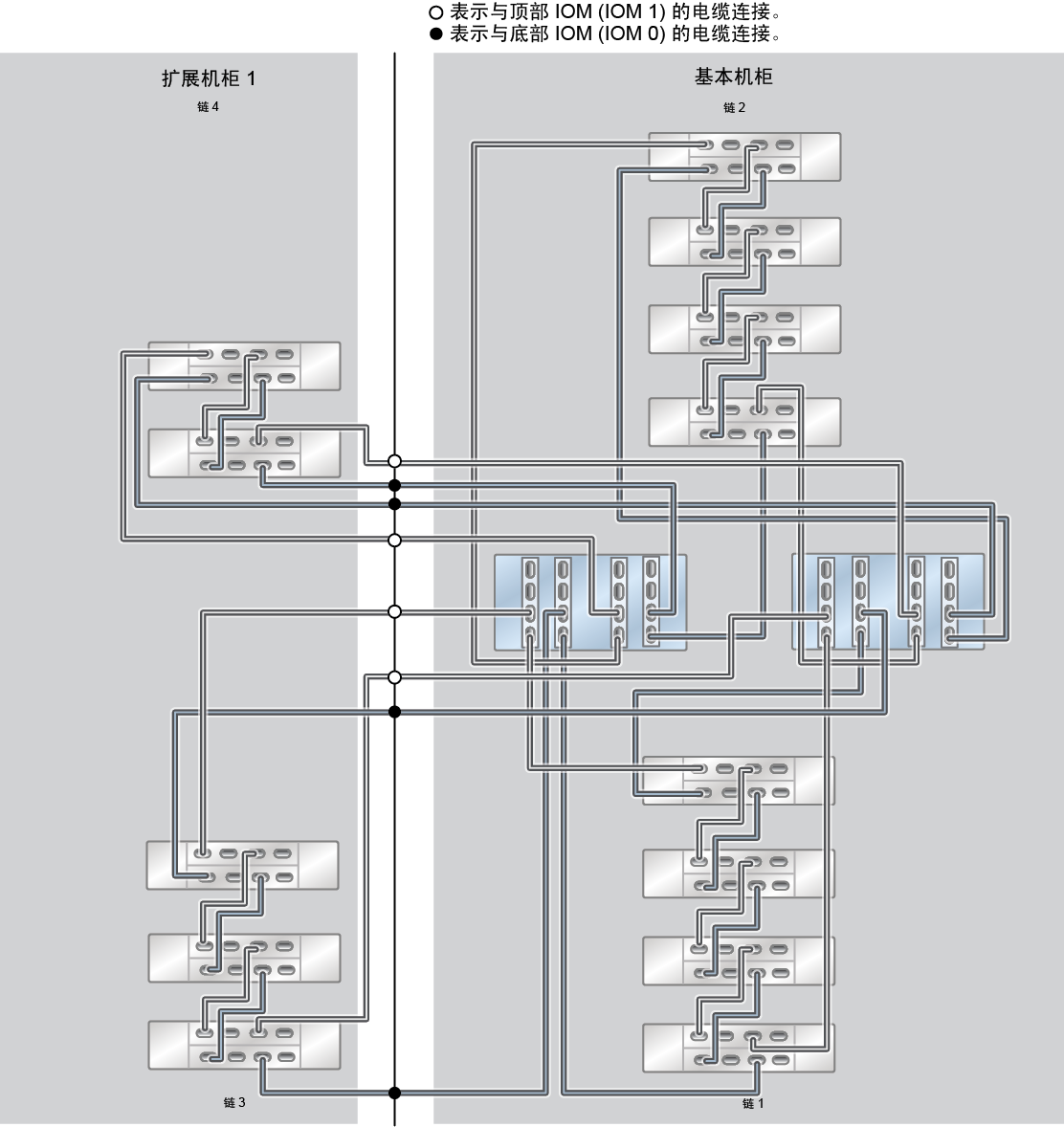

图 595  ZFS Storage Appliance Racked System ZS5-4：14 个 DE3-24C 磁盘机框

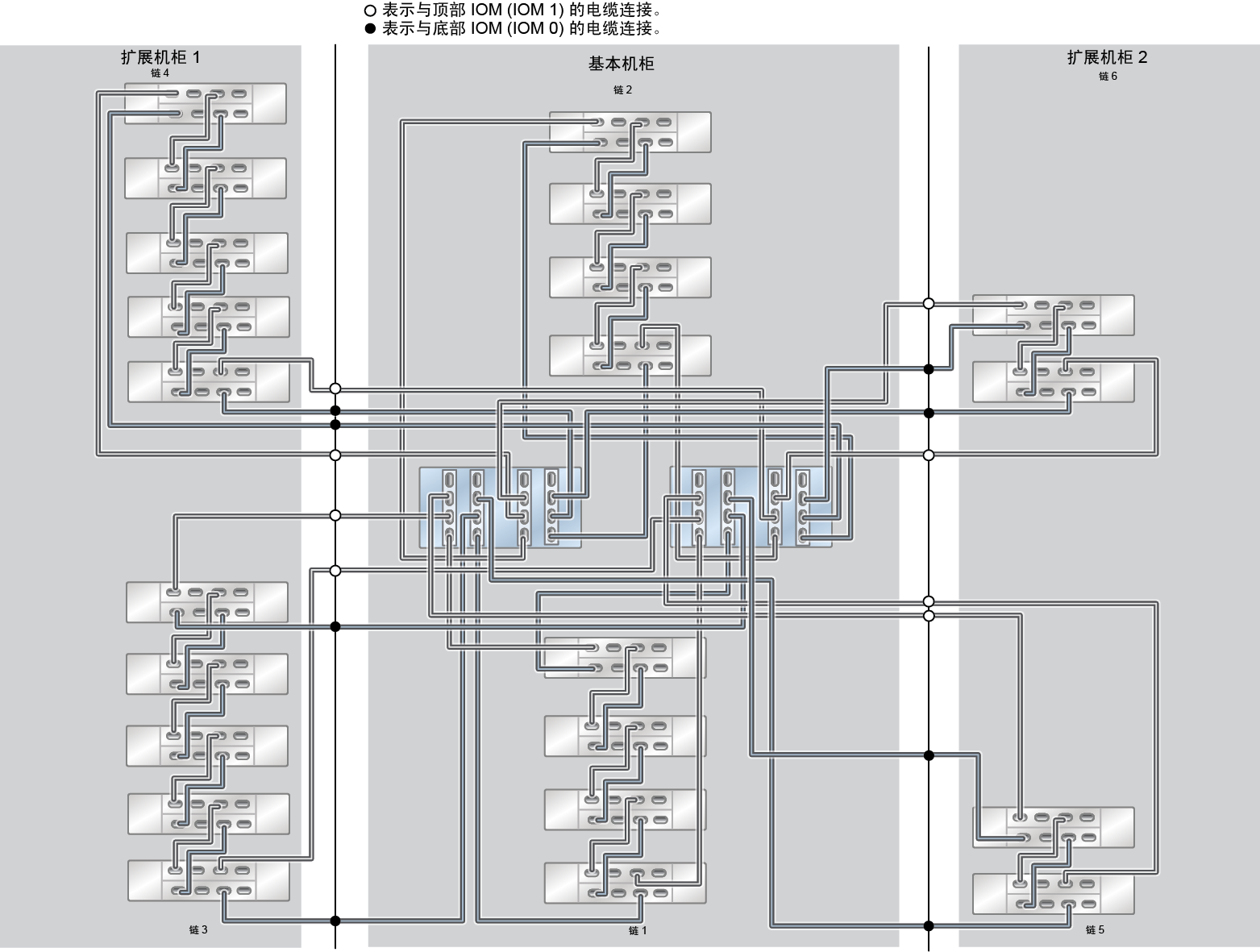

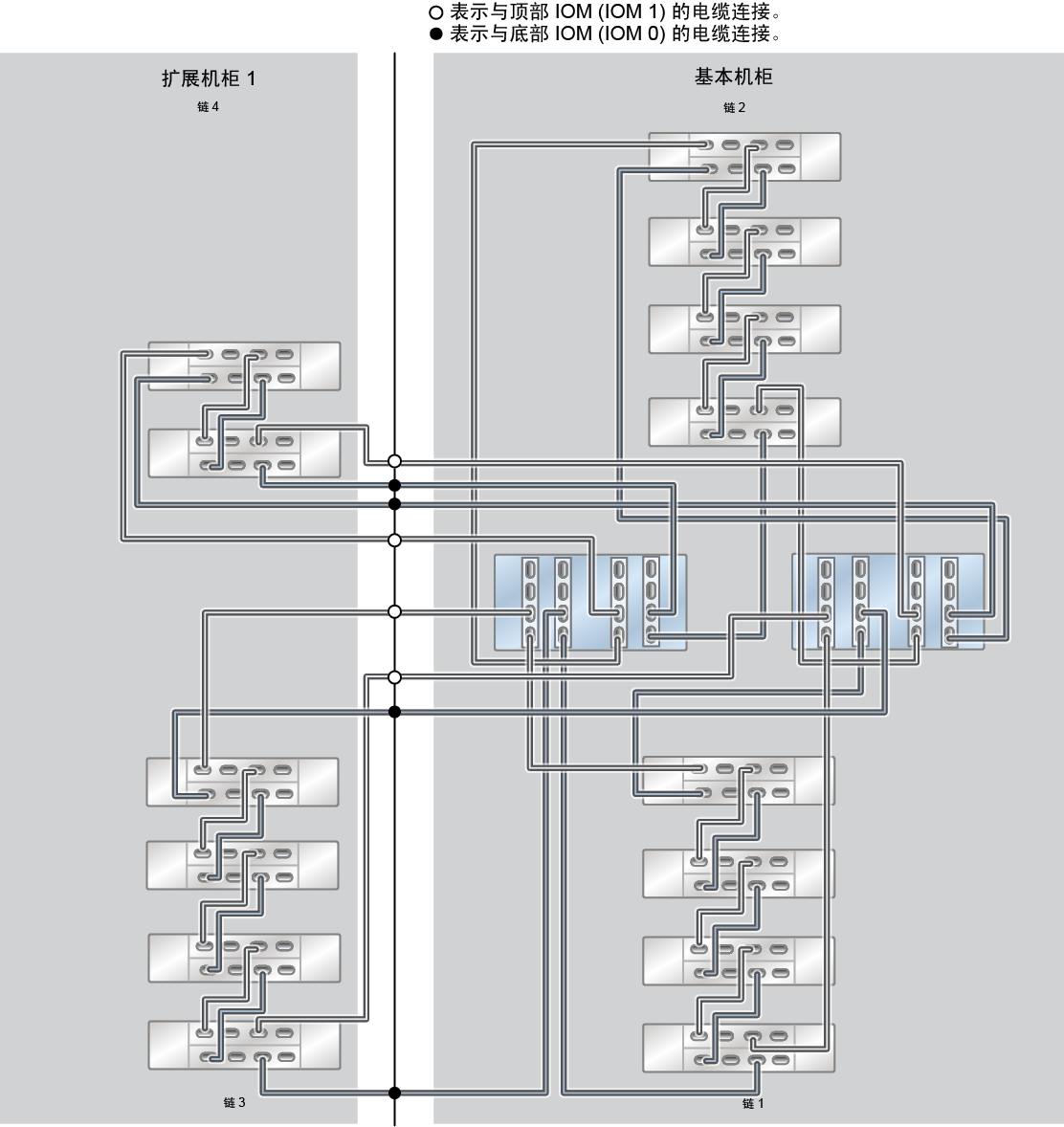

图 596  ZFS Storage Appliance Racked System ZS5-4：16 个 DE3-24C 磁盘机框

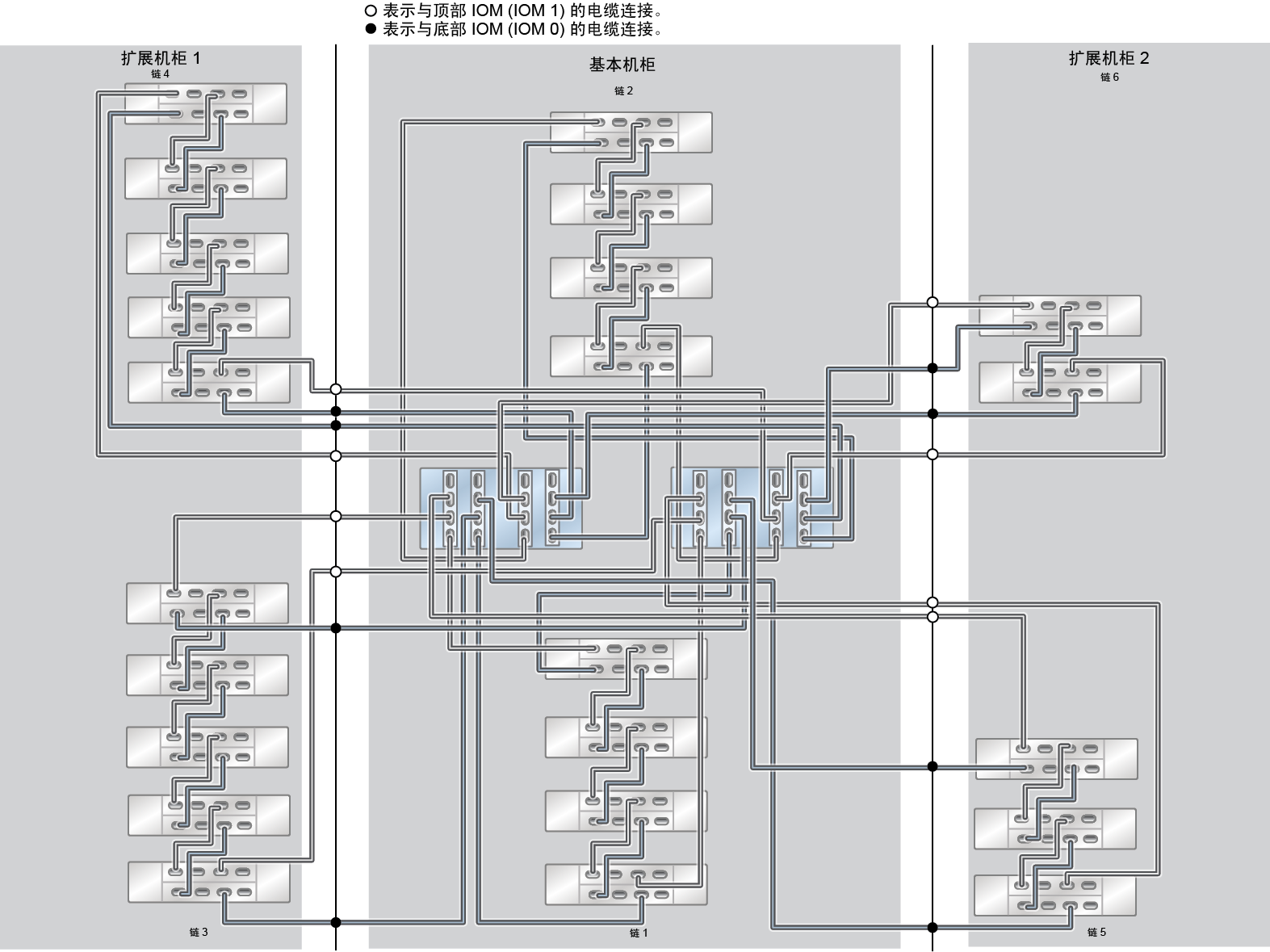

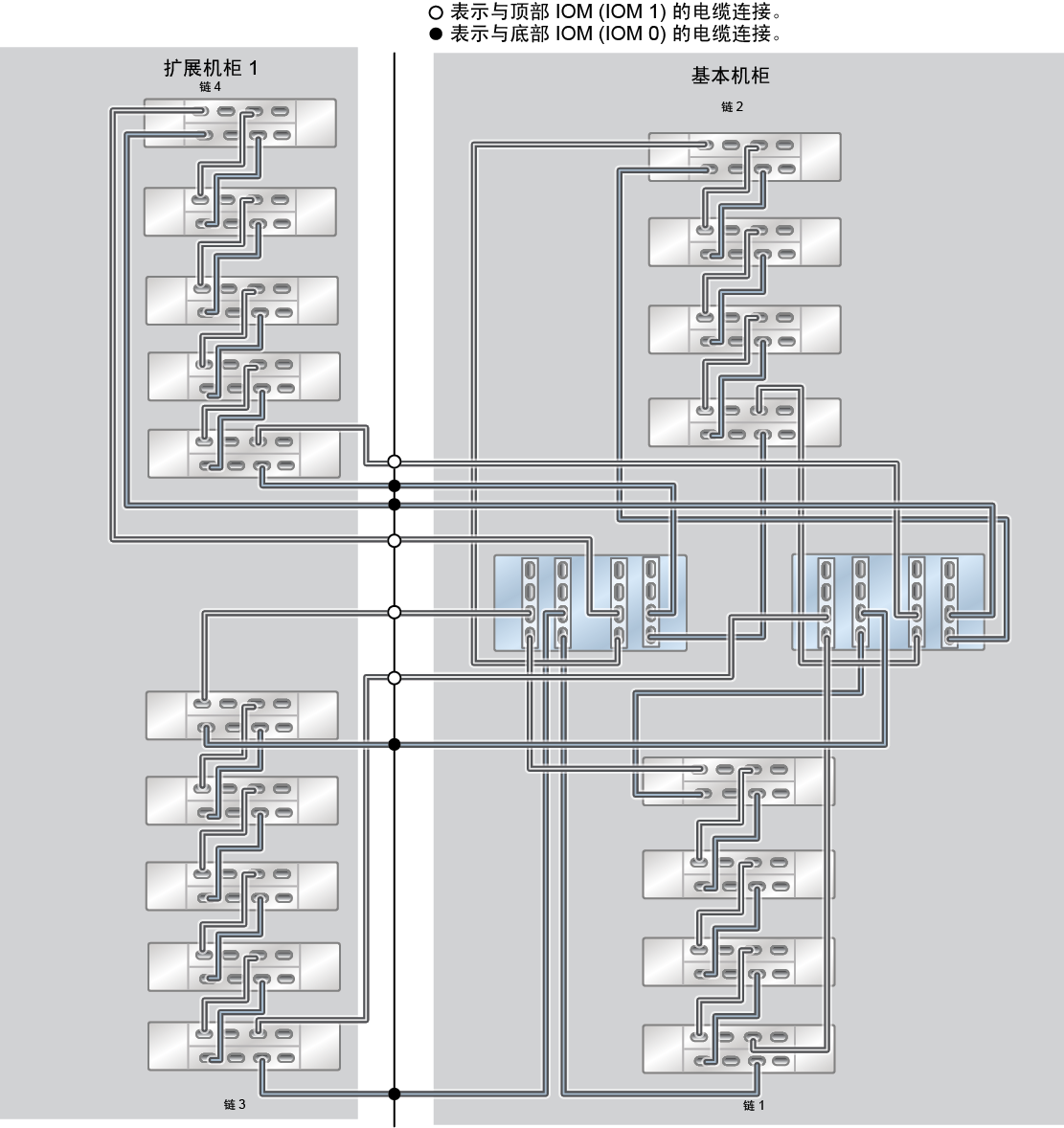

图 597  ZFS Storage Appliance Racked System ZS5-4：18 个 DE3-24C 磁盘机框

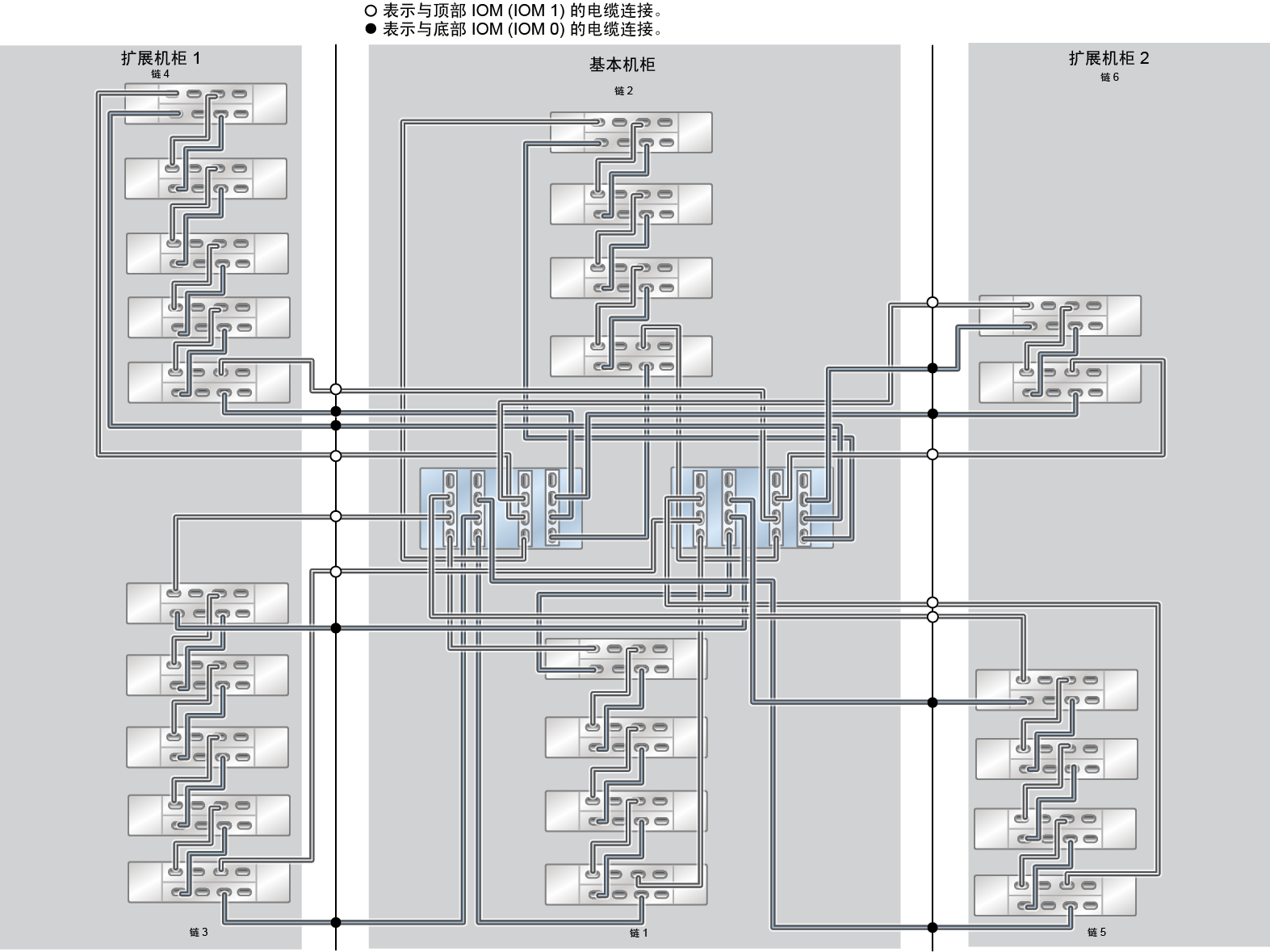

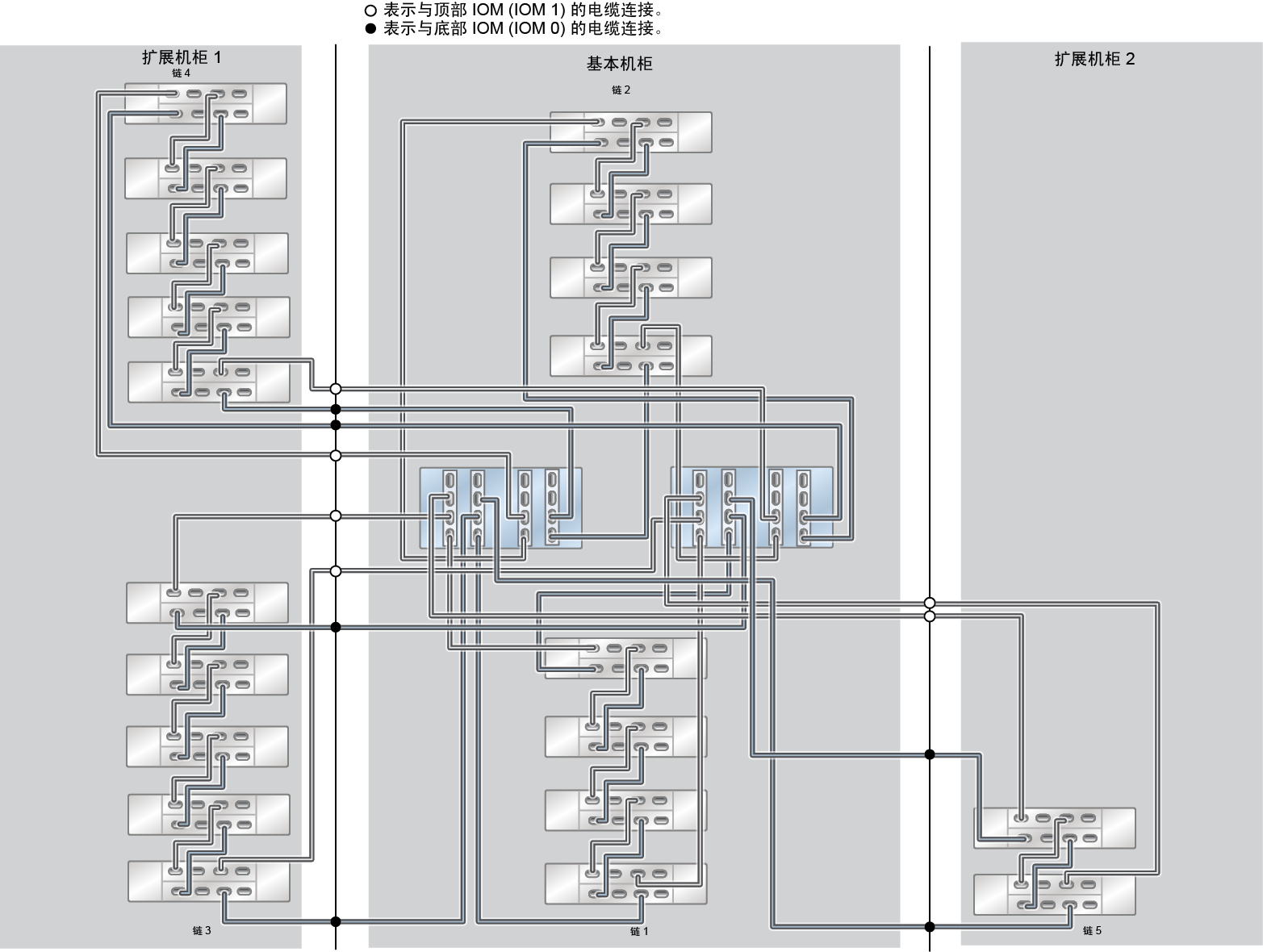

图 598  ZFS Storage Appliance Racked System ZS5-4：20 个 DE3-24C 磁盘机框

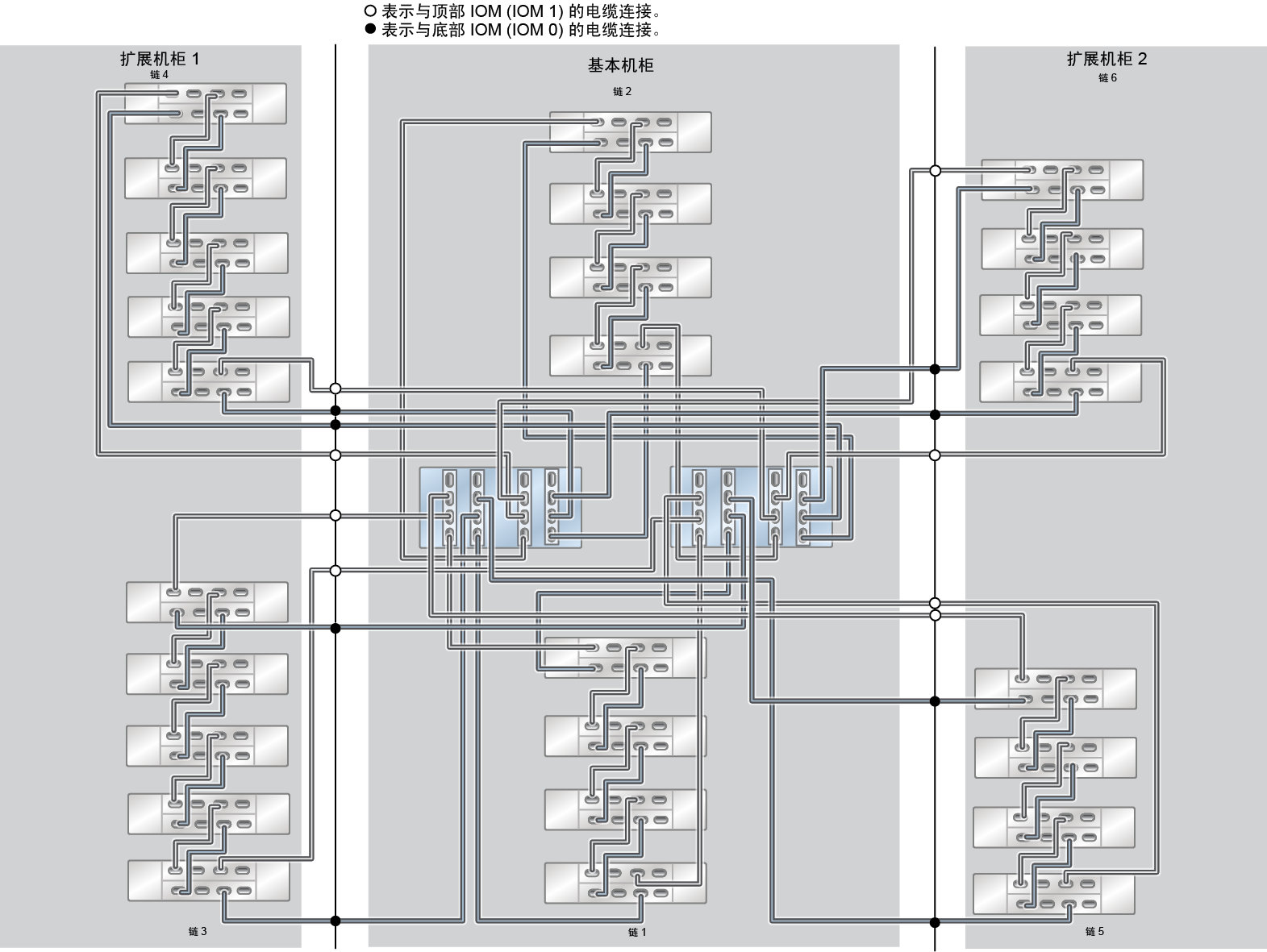

图 599  ZFS Storage Appliance Racked System ZS5-4：22 个 DE3-24C 磁盘机框

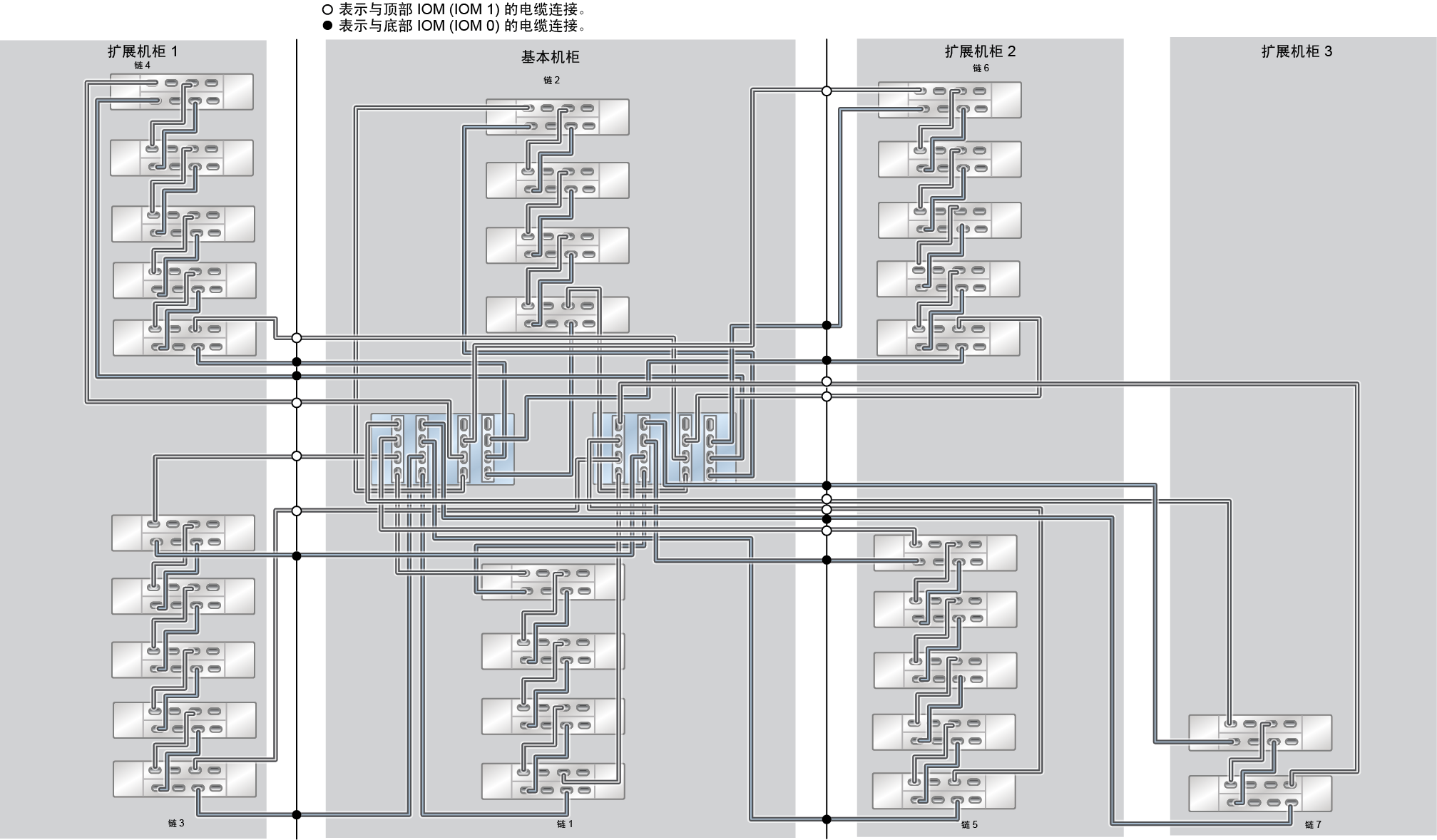

图 600  ZFS Storage Appliance Racked System ZS5-4：23 个 DE3-24C 磁盘机框（半机架）

图 601  ZFS Storage Appliance Racked System ZS5-4：24 个 DE3-24C 磁盘机框

图 602  ZFS Storage Appliance Racked System ZS5-4：26 个 DE3-24C 磁盘机框

图 603  ZFS Storage Appliance Racked System ZS5-4：28 个 DE3-24C 磁盘机框

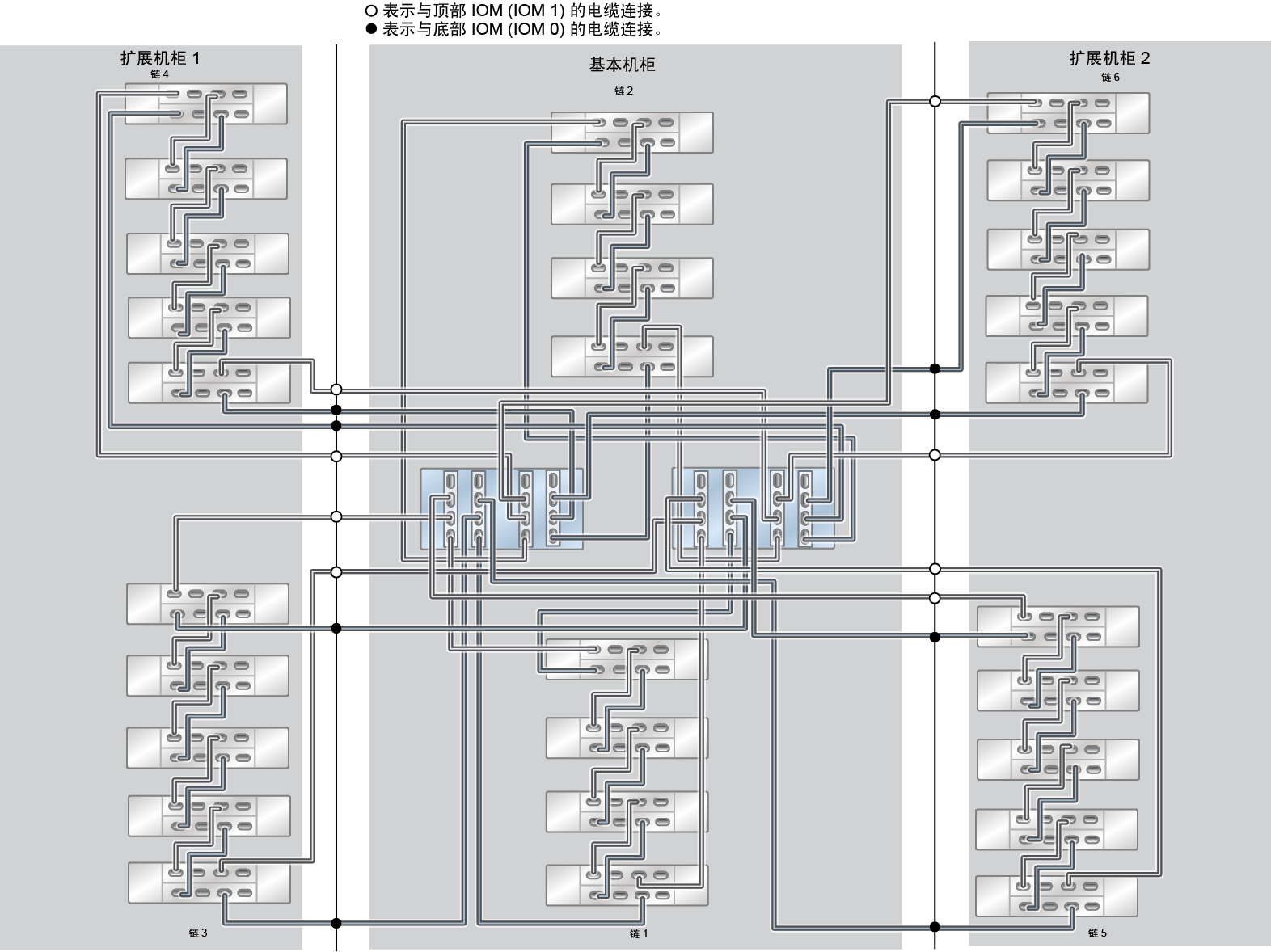

图 604  ZFS Storage Appliance Racked System ZS5-4：30 个 DE3-24C 磁盘机框

图 605  ZFS Storage Appliance Racked System ZS5-4：32 个 DE3-24C 磁盘机框

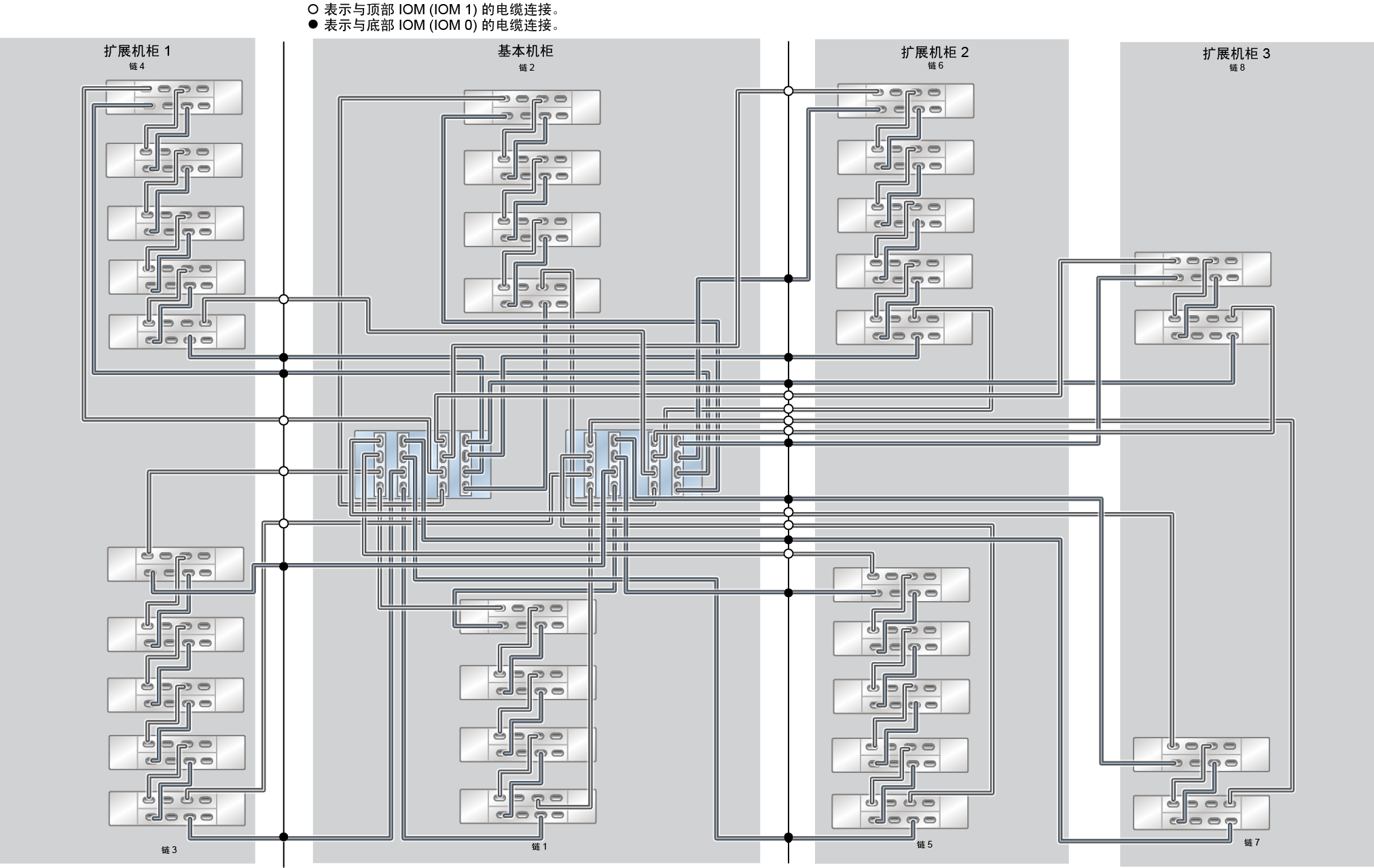

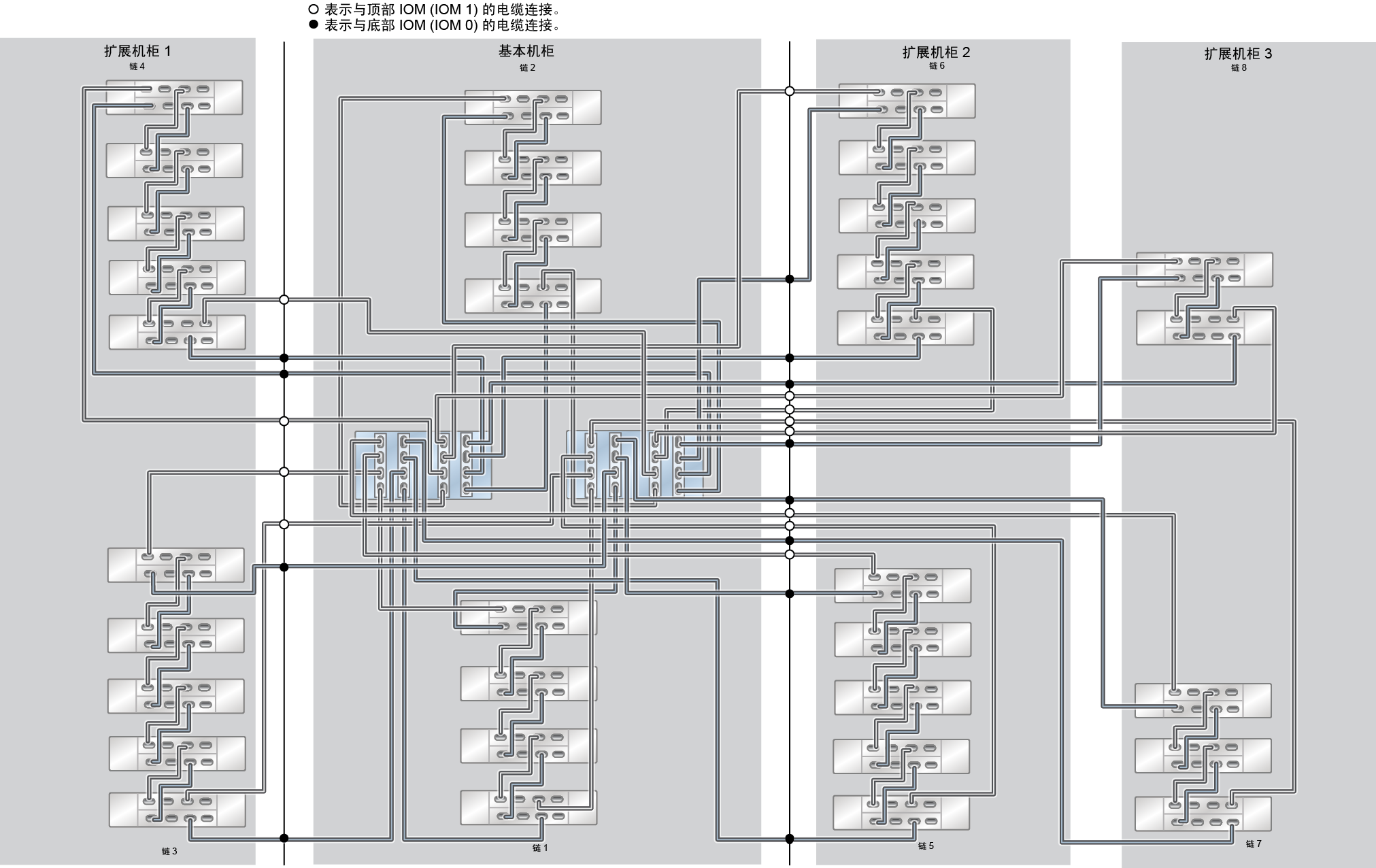

图 606  ZFS Storage Appliance Racked System ZS5-4：33 个 DE3-24C 磁盘机框（半机架）

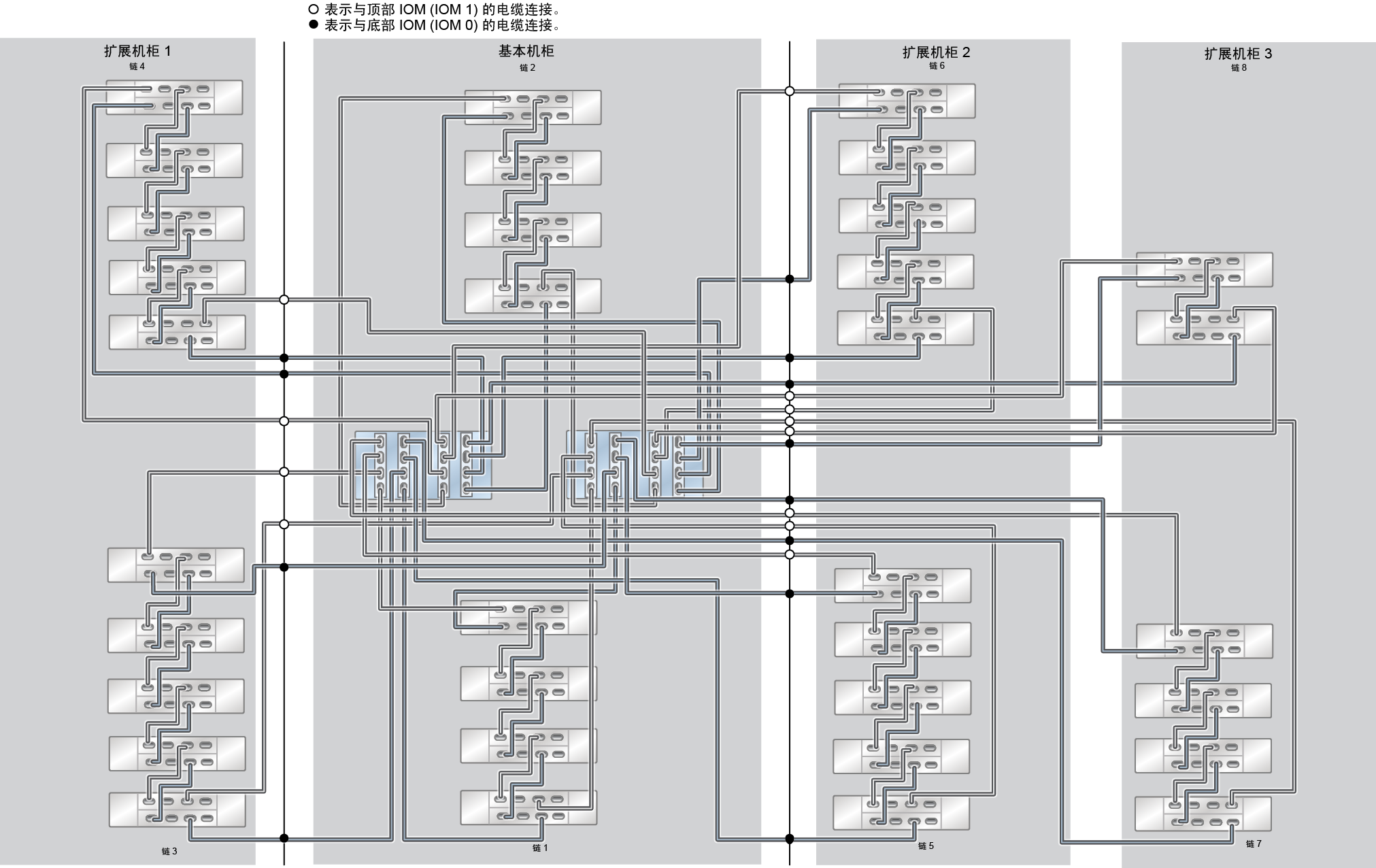

图 607  ZFS Storage Appliance Racked System ZS5-4：34 个 DE3-24C 磁盘机框

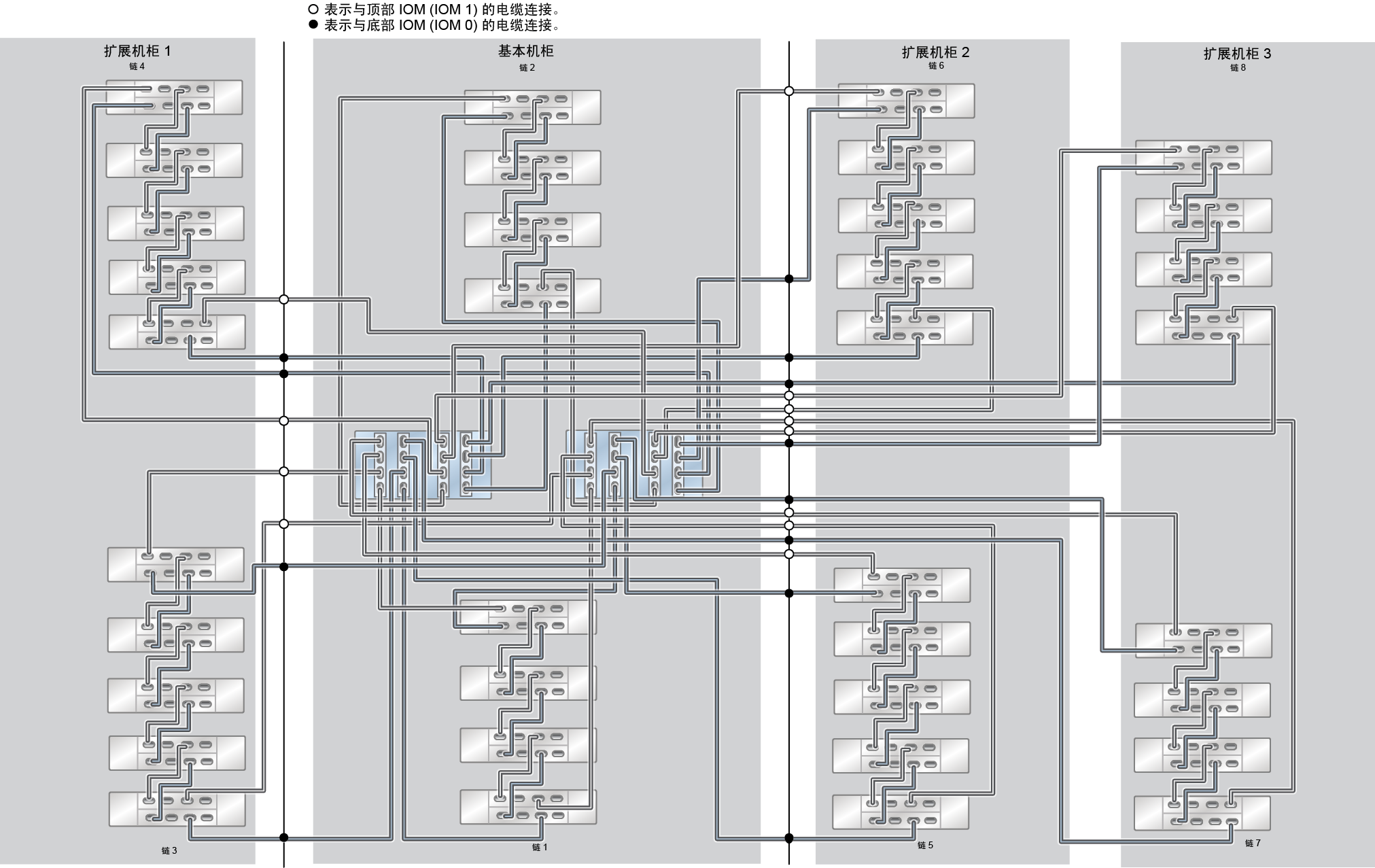

图 608  ZFS Storage Appliance Racked System ZS5-4：36 个 DE3-24C 磁盘机框

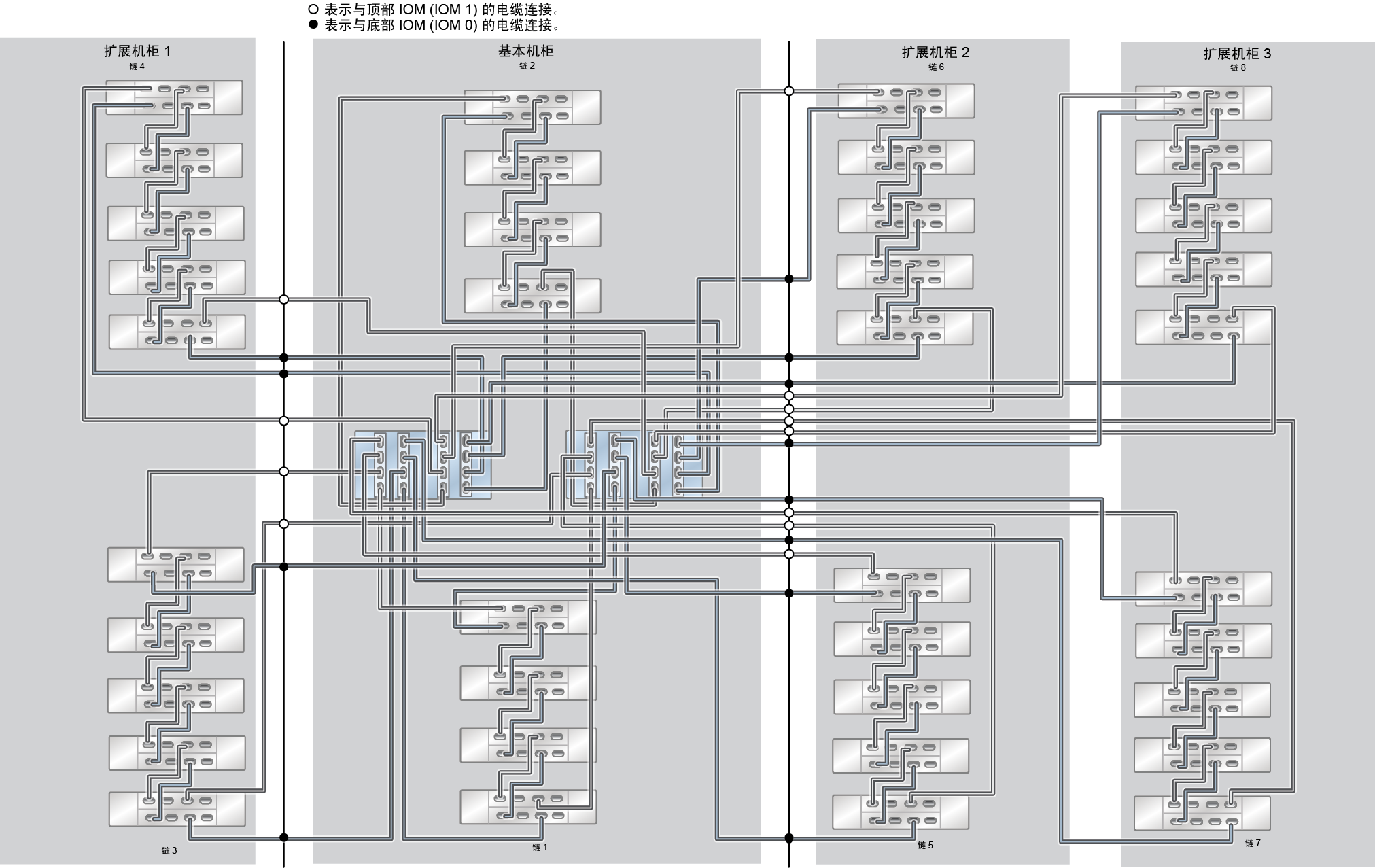

图 609  ZFS Storage Appliance Racked System ZS5-4：38 个 DE3-24C 磁盘机框
