7x20에 마운팅 브래킷 설치
다음 절차를 수행하여 7420, 7320 또는 7120 컨트롤러에 마운팅 브래킷을 설치할 수 있습니다.
주 - 마운팅 브래킷이 슬라이드 레일 안쪽에 제공되어 있는 경우 이 절차를 시작하기 전에 마운팅 브래킷을 제거해야 합니다. 슬라이드 레일 안쪽에서 7x20 마운팅 브래킷 분리를 참조하십시오.
-
슬라이드 레일 잠금 장치가 섀시 전면에 오고 마운팅 브래킷의 키 구멍이 섀시 측면에 있는 위치 핀과 맞춰지도록 섀시에 마운팅 브래킷을 배치합니다.
다음 그림은 7120/7320 마운팅 브래킷을 연결하는 방법을 설명합니다.
-

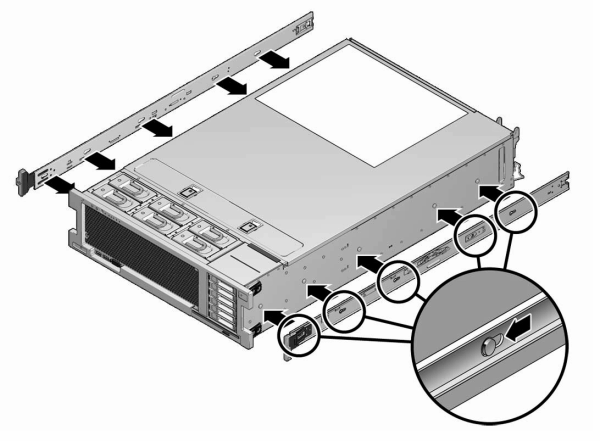

다음 그림은 7x20 마운팅 브래킷을 연결하는 방법을 설명합니다.
- 섀시 고정 핀 4개의 머리를 마운팅 브래킷의 키 구멍 4개에 통과시켜 설치 브래킷 클립이 찰칵 소리를 내며 완전히 잠길 때까지 섀시 앞쪽으로 설치 브래킷을 당깁니다.
- 모든 마운팅 핀이 섀시에 완전히 조여졌는지 확인합니다.
- 위 절차를 반복하여 섀시의 반대쪽 측면에 나머지 마운팅 브래킷을 설치합니다.
