ZS5-4 컨트롤러 개요
이 절에서는 Oracle ZFS Storage ZS5-4 컨트롤러에 대한 개요를 제공합니다. 설치 지침은 ZS5-4 컨트롤러 설치를 참조하십시오. 서비스 지침은 Oracle ZFS Storage Appliance 고객 서비스 설명서의 ZS5-4 컨트롤러 서비스를 참조하십시오.
최신 구성요소 사양은 https://oracle.com/zfsstorage를 참조하십시오.
ZS5-4 물리적 사양
ZS5-4 컨트롤러 섀시 치수는 다음과 같습니다.
|
|
|
|
높이
|
129.9mm(5.1인치)
|
깊이
|
732.0mm(28.8인치)
|
너비
|
436.5mm(17.2인치)
|
중량(최대값)
|
40kg(88파운드)
|
|
ZS5-4 전기 사양
ZS5-4 컨트롤러에는 N+N 중복성을 제공하는 핫 스왑 가능 전원 공급 장치(후면에서 액세스 가능)가 2개 있습니다. 전체적인 전력 소비를 이해하려면 http://www.oracle.com/goto/powercalculators에서 Oracle의 온라인 전력 계산기를 참조하십시오.
|
|
공칭 입력 주파수
|
50/60Hz
|
작동 입력 전압 범위
|
200-240VAC
|
정격 입력 전류
|
10A@200~240VAC
|
최대 전력 소비량
|
200W
|
최대 열 출력
|
6824BTU/시
|
|
ZS5-4 음향 잡음 방출
ISO 9296에 정의된 요구사항에 따라 이 제품의 작업장별 소음 레벨은 75dBA(방관자 위치, 최대 주변)를 초과하지 않습니다.
ZS5-4 구성 옵션
ZS5-4는 1-2개의 컨트롤러와 1-48개의 Disk Shelf를 통합합니다. 각 컨트롤러에는 7개의 PCle Gen3 슬롯이 있습니다. 각 컨트롤러는 시스템 디스크 2개를 수용하는 2.5'' 디스크 슬롯 6개를 포함합니다. 읽기 캐시 장치가 Disk Shelf에 설치되므로 남은 4개 디스크 슬롯에 영구 필러 패널이 있습니다. 다음 표에서는 구성 옵션에 대해 설명합니다.
|
|
|
|
|
4x18코어, 2.6GHz
|
1536GB
|
2x2.5'' SAS-3
|
전용 4개, 사용 가능 7개
|
4 포트(4x4) SAS-3 12Gb/s 외부
4 포트(4x4) SAS-2 6Gb/s 외부
|
|
최신 구성요소 사양은 https://www.oracle.com/storage/nas/index.html에 있습니다.
ZS5-4 전면 패널 구성요소
ZS5-4 컨트롤러 드라이브 슬롯 및 전면 패널 구성요소는 다음 그림에 나와 있습니다.

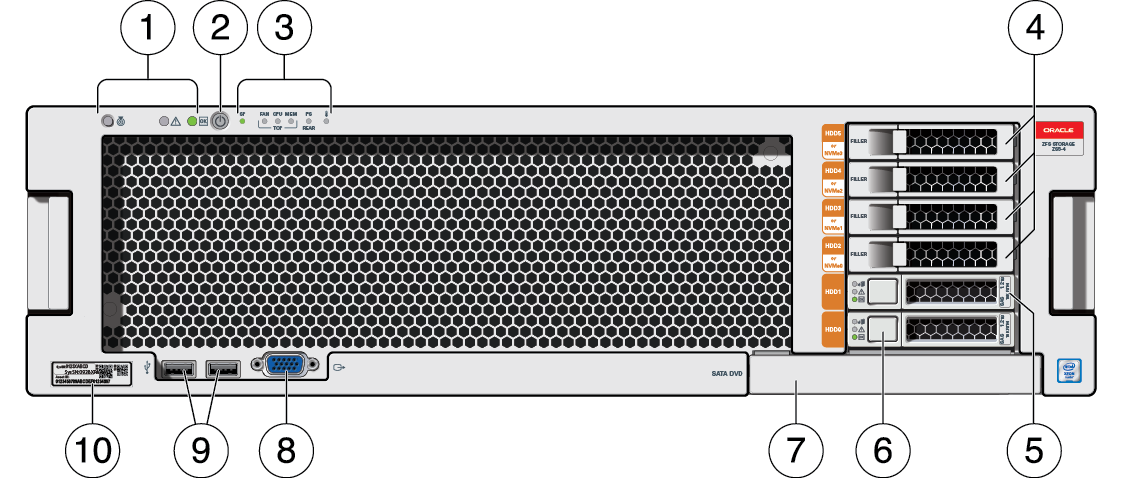

그림 26 ZS5-4 전면 패널
1 LED(왼쪽에서 오른쪽)
|
2 전원 버튼
|
3 경보 표시등(왼쪽에서 오른쪽)
-
SP(서비스 프로세서) OK/결함
-
팬/CPU/메모리 서비스 작업 요청
-
PS(전원 공급 장치) 서비스 작업 요청
-
과열 경고
|
4 영구 HDD 필러 패널
|
5 시스템 디스크 1
|
6 시스템 디스크 0
|
7 DVD 필러 패널
|
8 DB-15 VGA 포트
|
9 USB 2.0 포트 2개
|
10 RFID 태그
|
|
|
|
ZS5-4 후면 패널 구성요소
ZS5-4 컨트롤러 PCIe 슬롯 및 후면 패널 구성요소는 다음 그림에 나와 있습니다.

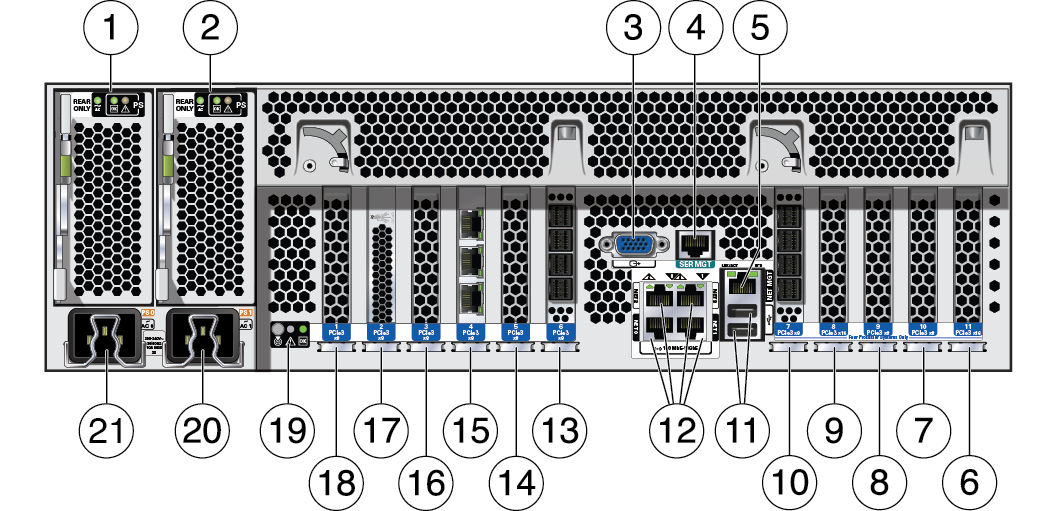

그림 27 ZS5-4 후면 패널
1 PSU(전원 공급 장치) 0
|
2 PSU 1
|
3 DB-15 VGA 포트
|
4 SER MGT 포트
|
5 SP(서비스 프로세서) NET MGT 포트
|
6 첫번째 PCle(슬롯 11)
|
7 다섯번째 PCle(슬롯 10)
|
8 세번째 4x4 SAS HBA 또는 7번째 PCIe(슬롯 9)
|
9 두번째 PCle(슬롯 8)
|
10 4X4 SAS HBA(슬롯 7)
|
11 USB 2.0 포트 2개
|
12 네트워크(NET) 10Gb 이더넷 포트, NET 0 - NET 3
|
13 4X4 SAS HBA(슬롯 6)
|
14 세번째 PCle(슬롯 5)
|
15 클러스터 인터페이스 카드(슬롯 4)
|
16 네번째 4x4 SAS HBA 또는 6번째 PCIe(슬롯 3)
|
17 내부 SAS-3 HBA(슬롯 2)
|
18 네번째 PCle(슬롯 1)
|
19 시스템 상태 LED(왼쪽에서 오른쪽)
|
20 PSU 1 AC 입력
|
21 PSU 0 AC 입력
|
|
클러스터 인터페이스 카드 호환성 - ZS5-4 컨트롤러에는 버전 3 클러스터 인터페이스 카드가 포함되며, 버전 2와 호환되지 않습니다.
케이블을 연결하여 클러스터를 구성하는 방법은 클러스터 케이블 연결을 참조하십시오.
