Oracle Storage Drive Enclosure DE2-24

이 절에서는 DE2-24P 및 DE2-24C Disk Shelf의 전면 및 후면 패널 구성요소에 대해 소개합니다.

DE2-24 Disk Shelf

Oracle Storage Drive Enclosure DE2-24P는 24개의 2.5" SAS-2 드라이브를 지원하는 2U 섀시입니다. 고성능 HDD는 안정적인 스토리지를 제공합니다. SSD는 빨라진 쓰기 작업을 제공하며, 일부 컨트롤러의 경우 읽기 최적화 캐시 작업을 제공합니다. 이 Disk Shelf는 이중 예비 IOM(I/O 모듈) 및 팬 모듈이 포함된 이중 전원 공급 장치를 제공합니다.

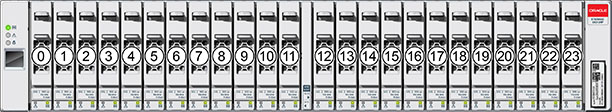

그림 9  DE2-24P 드라이브 위치(전면 보기)

image:DE2-24P 드라이브 번호를 보여주는 그림

Disk Shelf당 최대 4개의 쓰기 최적화 로그 SSD가 지원됩니다. 로그 장치는 슬롯 20, 21, 22, 23의 순서로 채워져야 합니다.

일부 컨트롤러의 경우 읽기 최적화 캐시 SSD를 DE2-24P Disk Shelf에 설치할 수도 있습니다. 슬롯 구성 세부정보 및 최소 소프트웨어 요구사항은 Oracle ZFS Storage Appliance 고객 서비스 설명서의 Disk Shelf 구성을 참조하십시오.

그림 10  DE2-24P 상태 표시기(전면 보기)

image:Drive Enclosure 및 드라이브 LED를 보여주는 그림

그림 범례
1 시스템 전원 표시기
2 모듈 결함 표시기
3 위치 표시기
4 전원/작동 표시등
5 드라이브 결함 표시기

그림 11  DE2-24P 후면 패널

image:DEw-24P Drive Enclosure 후면 패널을 보여주는 그림

그림 범례
1 팬 모듈이 포함된 전원 공급 장치 0
2 I/O 모듈 1
3 I/O 모듈 0
4 팬 모듈이 포함된 전원 공급 장치 1

DE2-24C Disk Shelf

Oracle Storage Drive Enclosure DE2-24C는 24개의 3.5" SAS-2 드라이브를 지원하는 4U 섀시입니다. 고성능 HDD는 안정적인 스토리지를 제공합니다. SSD는 빨라진 쓰기 작업을 제공하며, 일부 컨트롤러의 경우 읽기 최적화 캐시 작업을 제공합니다. 이 Disk Shelf는 이중 예비 IOM(I/O 모듈) 및 팬 모듈이 포함된 이중 전원 공급 장치를 제공합니다.

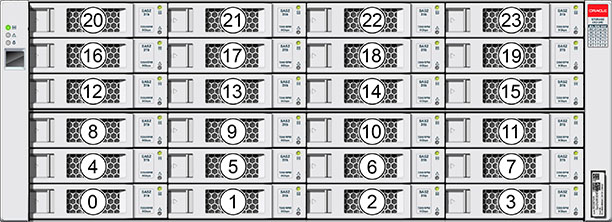

그림 12  DE2-24C 드라이브 위치(전면 보기)

image:DE2-24C 및 Sun Disk Shelf 드라이브 번호를 보여주는 그림

Disk Shelf당 최대 4개의 쓰기 최적화 로그 SSD가 지원됩니다. 로그 장치는 슬롯 20, 21, 22, 23의 순서로 채워져야 합니다.

일부 컨트롤러의 경우 읽기 최적화 캐시 SSD를 DE2-24C Disk Shelf에 설치할 수도 있습니다. 슬롯 구성 세부정보 및 최소 소프트웨어 요구사항은 Oracle ZFS Storage Appliance 고객 서비스 설명서의 Disk Shelf 구성을 참조하십시오.

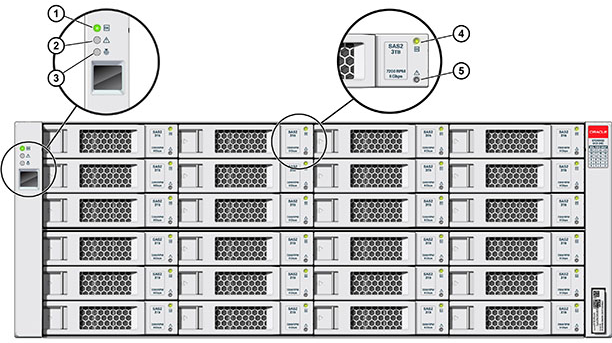

그림 13  DE2-24C 상태 표시기(전면 보기)

image:DE2-24C Drive Enclosure 및 드라이브 LED를 보여주는 그림

그림 범례
1 시스템 전원 표시기
2 모듈 결함 표시기
3 위치 표시기
4 전원/작동 표시등
5 드라이브 결함 표시기

그림 14  DE2-24C 후면 패널

image:DE2-24C Drive Enclosure 후면 패널을 보여주는 그림

그림 범례
1 전원 공급 장치 필러 패널, 슬롯 0
2 팬 모듈이 포함된 전원 공급 장치 1
3 팬 모듈이 포함된 전원 공급 장치 2
4 전원 공급 장치 필러 패널, 슬롯 3
5 I/O 모듈 필러 패널
6 I/O 모듈 0
7 I/O 모듈 필러 패널
8 I/O 모듈 1

주 -  전원 공급 장치와 해당 필러 패널이 올바른 슬롯에 있는 것이 특히 중요합니다.

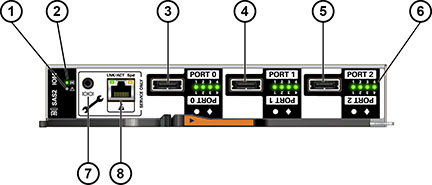

그림 15  DE2 I/O 모듈 표시등

image:입력 출력 모듈 표시기를 보여주는 그림

그림 범례
1 결함/위치 표시등
2 전원/OK 표시등
3 SAS-2 포트 0
4 SAS-2 포트 1
5 SAS-2 포트 2
6 호스트 포트 작동 표시기
7 Oracle Service 전용
8 Oracle Service 전용

DE2-24C 및 DE2-24P Disk Shelf는 동일한 I/O 모듈을 사용합니다.

그림 16  DE2 전원 공급 장치 표시등

image:Drive Enclosure 후면의 전원 공급 장치 표시기를 보여주는 그림

그림 범례
1 DC 전원 오류 표시기
2 팬 결함 표시기
3 AC 전원 오류 표시기
4 전원 공급 장치 상태 표시기
5 전원 켜짐/꺼짐 스위치
6 범용 전원 입력 커넥터
7 전원 코드 고정 끈

DE2-24C 및 DE2-24P Disk Shelf는 동일한 전원 공급 장치를 사용합니다.
