Oracle^® ZFS Storage Appliance 설치 설명서, 릴리스 OS8.8.x

DE2-24P Disk Shelf 설치

다음 절차를 사용하여 Oracle Storage Drive Enclosure DE2-24P를 설치합니다. 이 경우 캐비닛의 수직 공간에 2 표준 마운팅 랙 장치(2RU) 또는 랙 구멍 6개가 필요합니다.

시작하기 전에

• 설치 필수 조건 및 Disk Shelf 개요를 검토합니다.

• 캐비닛이 기울어지지 않게 하려면 가장 무거운 장비인 Disk Shelf를 항상 캐비닛의 맨 아래부터 설치하십시오.

• 지금 및 향후 Disk Shelf를 컨트롤러에 케이블로 연결하는 데 대비하려면 컨트롤러를 캐비닛의 중간에 마운트하십시오.

• M6 크기의 나사산 구멍이 있는 캐비닛에 설치하는 경우 나사가 제공되지 않습니다.

1. 랙 아래쪽에서 모든 기울임 방지 및 고정 장치를 펼칩니다.
2. 캐비닛 아래쪽에서 시작하여 적절한 RU(랙 장치) 높이(랙 구멍 6개)를 찾습니다. 랙이 나사산이 없는 범용 19인치, Sun Rack II 또는 Oracle Rack Cabinet 1242 캐비닛인 경우 다음과 같이 합니다.
   1. 전면 레일 위치 고정핀을 랙 전면의 알맞은 구멍에 완전히 들어가도록 맞춥니다.

      레일 플랜지는 캐비닛 플랜지 안쪽에 있고 레일 레이블은 캐비닛 안쪽을 향해야 합니다.

   2. 랙 전면을 관통하여 레일의 위쪽 구멍에 나사 1개를 넣고 조입니다.

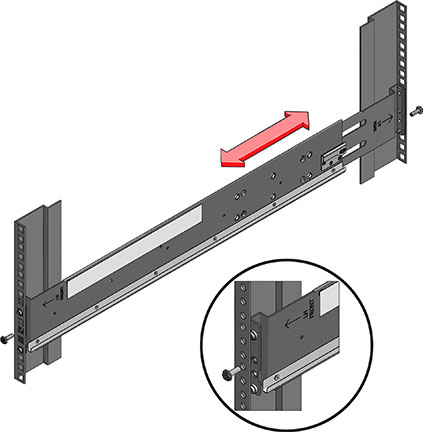

   3. 레일 길이를 알맞게 조정하고, 후면 레일 위치 고정핀을 해당하는 후면 랙 구멍에 맞춥니다.
   4. 랙 후면을 관통하여 레일의 뒤쪽에 나사 1개를 넣고 조입니다.


3. 랙이 나사산이 있는 범용 19인치 캐비닛인 경우:
   1. T20 Torx 드라이버를 사용하여 레일의 전면과 후면에서 레일 위치 고정핀을 제거합니다.
   2. 제공된 렌치를 사용하여 2개의 핀을 레일 양끝의 위치 고정핀이 제거된 동일한 위치에 넣습니다.
   3. 레일 플랜지를 캐비닛 플랜지 안쪽에 배치하고 레일 레이블이 캐비닛 안쪽을 향하게 하여 레일 앞쪽을 캐비닛 안쪽에 배치합니다.

      핀은 랙 구멍 안쪽에 완전히 맞추어야 합니다.

   4. 랙 전면을 관통하여 레일의 위쪽 구멍에 나사 1개를 넣고 조입니다.
   5. 레일 길이를 알맞게 조정하고, 후면 핀을 해당하는 후면 랙 구멍 안쪽에 맞춥니다.
   6. 랙 후면을 관통하여 레일의 뒤쪽에 나사 1개를 넣고 조입니다.


4. 들어올리는 기계를 사용하거나 두 명의 인원이 Disk Shelf 양쪽을 잡아서 조심스럽게 들어올리고 왼쪽과 오른쪽 레일의 아래 선반에 Shelf를 놓습니다. 팬 모듈 핸들이 있는 전원 공급 장치를 이용하여 들어 올리지 마십시오.

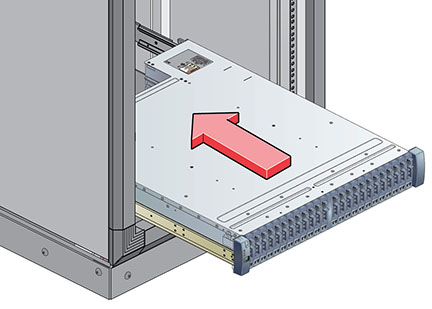

5. 캐비닛 안에 완전히 장착될 때까지 Shelf를 레일쪽으로 조심스럽게 밉니다. 손전등을 사용하여 Shelf가 레일 안쪽에 완전히 장착되었는지 확인해야 합니다. 다시 장착하기 위해 Shelf를 빼는 경우 Shelf를 계속 받칩니다.

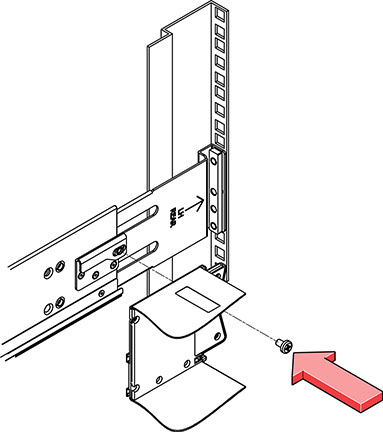

6. 레일마다 긴 패치락 나사 하나를 설치하여 Shelf 뒤쪽을 랙 뒤쪽에 고정합니다. 나사를 삽입할 수 없는 경우 Shelf가 레일 안쪽에 완전히 장착되지 않았을 수 있습니다.

7. 앞쪽 측면 캡을 빼고 나사 하나를 앞쪽 각 측면에 설치하고 캡을 다시 끼웁니다.
