ZS9-2 컨트롤러 개요

이 절에서는 Oracle ZFS Storage ZS9-2 컨트롤러에 대한 개요를 제공합니다. 설치 지침은 ZS9-2 컨트롤러 설치를 참조하십시오. 서비스 지침은 Oracle ZFS Storage Appliance 고객 서비스 설명서의 ZS9-2 컨트롤러 서비스를 참조하십시오.

최신 구성요소 사양은 https://oracle.com/zfsstorage를 참조하십시오.

ZS9-2 물리적 사양

ZS9-2 컨트롤러 섀시 치수는 다음과 같습니다.

치수 측정값 치수 측정값 높이 86.9mm(3.42인치) 깊이 772mm(30.04인치) 너비 482mm(18.97인치) 중량(최대값) 33.11kg(73파운드)

ZS9-2 전기 사양

ZS9-2 컨트롤러에는 N+N 중복성을 제공하는 핫 스왑 가능 전원 공급 장치(후면에서 액세스 가능)가 2개 있습니다. 전체적인 전력 소비를 이해하려면 http://www.oracle.com/goto/powercalculators에서 Oracle의 온라인 전력 계산기를 참조하십시오.

매개변수 AC 전원 공급 장치 공칭 입력 주파수 50/60Hz 작동 입력 전압 범위 100-240VAC 정격 입력 전류 10 A @ 100 ~ 127 VAC, 및 7 A @ 200 ~ 240 VAC 컨트롤러의 최대 전력 소비량 Power Calculator (https://www.oracle.com/goto/powercalculators) 및 Oracle ZFS Storage ZS9-2 for Watt calculations를 참조하십시오. 컨트롤러의 최대 열 출력 Power Calculator (https://www.oracle.com/goto/powercalculators) 및 Oracle ZFS Storage ZS9-2 for BTU/hr calculations를 참조하십시오.

ZS9-2 음향 잡음 방출

이 제품의 작업장별 소음 레벨은 9.5Bel(A 가중, 작동 상태) 및 8.0Bel(A 가중, 유휴 상태)(음향 파워로 측정됨)입니다.

ZS9-2 구성 옵션

ZS9-2 고급 모델은 1, 2개의 컨트롤러와 1~48개의 Disk Shelf를 통합합니다. 컨트롤러마다 후면에는 PCle Gen3 슬롯이 10개 있고, 앞면에는 3.5" 디스크 슬롯이 12개(2개에는 시스템 디스크가 끼워져 있음)가 있습니다. 나머지 10개의 전면 디스크 슬롯에는 영구 필러 패널이 있습니다. 다음 표에서는 구성 옵션에 대해 설명합니다.

CPU 메모리 시스템 디스크 PCIe 슬롯 HBA 2x32코어, 2.6GHz 2.0TB 2x3.5'' NVMe 전용 5개, 사용 가능 5개 4 포트(4x4) SAS-3 12Gb/s 외부

ZS9-2 중급 모델은 1, 2개의 컨트롤러와 1~24개의 Disk Shelf를 통합합니다. 컨트롤러마다 후면에는 PCle Gen3 슬롯이 10개 있고, 앞면에는 3.5" 디스크 슬롯이 12개(2개에는 시스템 디스크가 끼워져 있음)가 있습니다. 나머지 10개의 전면 디스크 슬롯에는 영구 필러 패널이 있습니다. 다음 표에서는 구성 옵션에 대해 설명합니다.

CPU 메모리 시스템 디스크 PCIe 슬롯 HBA 2x24코어, 2.1GHz 512GB 또는 1.0TB 2x3.5'' NVMe 전용 3개, 사용 가능 5개, 사용 불가능 2개(영구 필러 패널) 4 포트(4x4) SAS-3 12Gb/s 외부

최신 구성요소 사양은 https://www.oracle.com/storage/nas/index.html에 있습니다.

ZS9-2 전면 패널 구성요소

ZS9-2 컨트롤러 드라이브 슬롯 및 전면 패널 구성요소는 다음 그림에 나와 있습니다.

그림 22  ZS9-2 전면 패널

1 RFID 태그 2 시스템 상태 LED: 로케이터(흰색) 3 시스템 상태 LED: 서비스 작업 요청(주황색) 4 시스템 상태 LED: 전원/OK(녹색) 5 전원 버튼 6 팬 서비스 작업 요청(주황색) 7 PS(전원 공급 장치) 서비스 작업 요청(주황색) 8 과열 경고(주황색) 9 SP(서비스 프로세서) OK(녹색) 10 Do Not Service 표시기 11 시스템 디스크 0 12 시스템 디스크 1 13 필러 패널 14 필러 패널 15 필러 패널 16 필러 패널 17 필러 패널 18 필러 패널 19 필러 패널 20 필러 패널 21 필러 패널 22 필러 패널

ZS9-2 후면 패널 구성요소

ZS9-2 컨트롤러 PCIe 슬롯 및 후면 패널 구성요소는 다음 그림에 나와 있습니다.

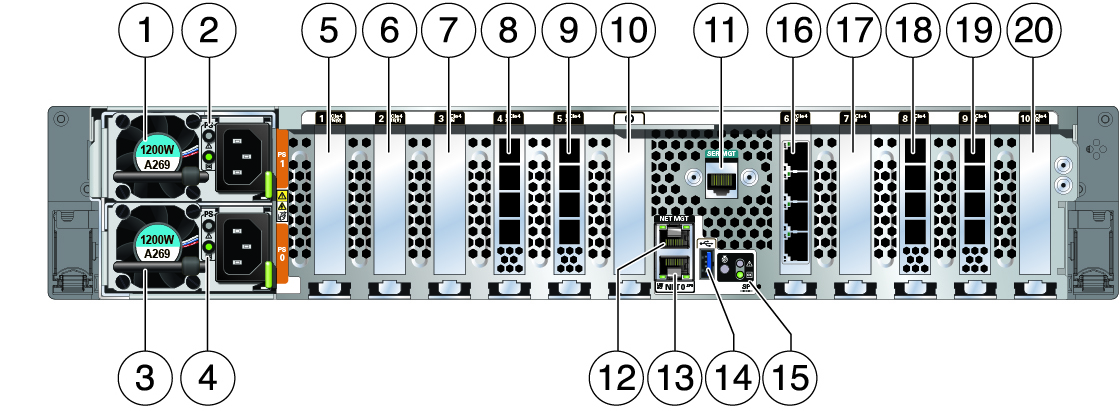

그림 23  ZS9-2 후면 패널

1 PSU(전원 공급 장치) 1 2 PSU 1 상태 표시기(위-아래): 주의(주황색) 전원/OK(녹색) 3 PSU 0 4 PSU 0 상태 표시기(위-아래): 주의(주황색) 전원/OK(녹색) 5 두번째 PCle 옵션(슬롯 1) 6 세번째 PCle 옵션(슬롯 2) 7 다섯번째 PCle 옵션(슬롯 3) 8 외부 SAS-3 HBA(슬롯 4) 9 슬롯 5: 고급 모델: 외부 SAS-3 HBA 중급 모델: 필러 패널, 슬롯 사용 불가능 10 사용 불가능 11 직렬 관리(SER MGT) RJ-45 직렬 포트 12 SP(서비스 프로세서) NET MGT 포트 13 네트워크(NET) 100/1000BASE-T RJ-45 기가비트 이더넷(GbE) 포트: NET 0 14 USB 3.0 포트 15 시스템 상태 LED: 위치(흰색) - 왼쪽 주의(주황색)- 오른쪽 위 전원/OK(녹색)- 오른쪽 아래 16 클러스터 인터페이스 카드(슬롯 6) 17 첫번째 PCIe 옵션(슬롯 7) 18 슬롯 8: 고급 모델: 외부 SAS-3 HBA 중급 모델: 필러 패널, 슬롯 사용 불가능 19 외부 SAS-3 HBA(슬롯 9) 20 네번째 PCle 옵션(슬롯 10)

케이블을 연결하여 클러스터를 구성하는 방법은 클러스터 케이블 연결을 참조하십시오.
