Oracle® ZFS Storage Appliance 설치 설명서, 릴리스 OS8.8.x

인쇄 보기 종료

업데이트 날짜: 2021년 8월



슬라이드 레일 안쪽에서 7x20 마운팅 브래킷 분리

이 절차를 수행하여 슬라이드 레일 안쪽에서 7x20 마운팅 브래킷을 분리할 수 있습니다. 마운팅 브래킷이 슬라이드 레일 안쪽에 제공되어 있지 않은 경우 7x20에 마운팅 브래킷 설치로 이동하십시오.

  1. 슬라이드 레일의 포장을 풀고 조립품 앞에 있는 슬라이드 레일 잠금 장치를 찾습니다.
  2. 잠금 장치의 위쪽과 아래쪽에 있는 탭을 누른 상태로(1) 마운팅 브래킷을 중지 위치까지 잡아 당깁니다.
  3. 마운팅 브래킷 앞쪽으로 마운팅 브래킷 해제 버튼을 누르면서(2) 조립품에서 브래킷을 뺍니다.
예 1  7120/7320 레일 키트 분해

다음 그림은 7120/7320 레일 키트를 분해하는 절차를 설명합니다.

image:7120/7320 컨트롤러에 대한 슬라이드 레일에서 마운팅 브래킷을 분리하는 방법을 보여주는 그림 예 2  7420 레일 키트 분해

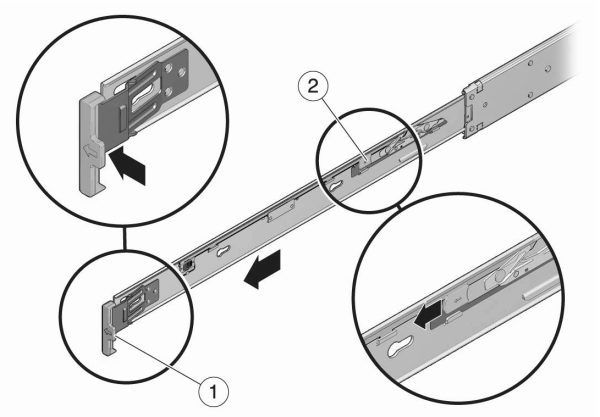

다음 그림은 7420 레일 키트를 분해하는 절차를 설명합니다.

image:7420 컨트롤러에 대한 슬라이드 레일에서 마운팅 브래킷을 분리하는 방법을 보여주는 그림
