클러스터 케이블 연결

컨트롤러 클러스터 인터페이스 카드는 두 컨트롤러가 서로 통신할 수 있게 해주는 I/O 포트를 통해 중복 링크를 제공합니다. 클러스터 인터페이스 카드에 대한 자세한 내용은 컨트롤러 클러스터 I/O 포트를 참조하십시오.

각 컨트롤러의 전원을 켜기 전에 클러스터 케이블 연결을 수행해야 하며, 모든 클러스터 인터페이스 카드 링크가 설정되어 있어야 구성을 진행할 수 있습니다.

클러스터형 컨트롤러 연결용으로 이더넷 케이블이 제공됩니다. 자체 이더넷 케이블을 제공할 경우 해당 케이블은 직통이며 올바른 길이(ZS9-2 컨트롤러의 경우 Category 6A, 기타 모든 컨트롤러의 경우 Category 5 이상)여야 합니다.

다음 절에서는 여러 컨트롤러에 대한 클러스터 케이블을 연결하는 방법을 설명합니다.

ZS9-2 컨트롤러에 대한 클러스터 케이블 연결

ZS9-2 컨트롤러는 Oracle 쿼드 포트 10GBASE-T 이더넷 어댑터에서 2개의 이더넷 포트를 사용하는 이더넷 기반 클러스터링을 사용합니다. ZS9-2 컨트롤러 클러스터 인터페이스 카드에 대한 자세한 내용은 ZS9-2 컨트롤러 클러스터 I/O 포트를 참조하십시오.

RJ-45 커넥터가 있는 2개의 Category 6A 이더넷 케이블(녹색 케이블과 빨간색 케이블)이 제공됩니다. 각 케이블의 길이는 2.5m입니다.

• 한 컨트롤러의 이더넷 포트 0에서 다른 컨트롤러의 이더넷 포트 0으로 녹색 케이블 또는 빨간색 케이블을 연결합니다.

• 한 컨트롤러의 이더넷 포트 1에서 다른 컨트롤러의 이더넷 포트 1로 다른 케이블을 연결합니다.

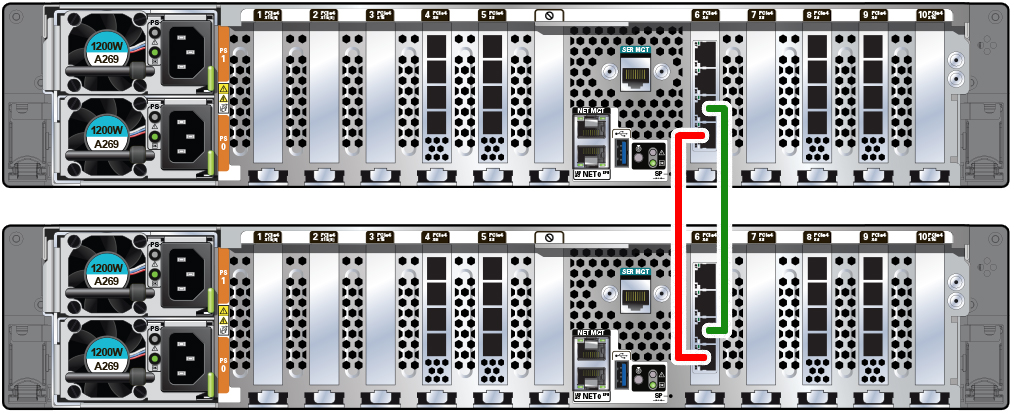

다음 그림은 두 ZS9-2 컨트롤러(표시된 고급 모델) 간의 클러스터 케이블 연결을 보여줍니다.

그림 48  ZS9-2 컨트롤러 클러스터 케이블 연결

ZS7-2, ZS5-x, ZS4-4, ZS3-x 및 7x20 컨트롤러에 대한 클러스터 케이블 연결

ZS7-2, ZS5-x, ZS4-4, ZS3-x 및 7x20 컨트롤러는 2개의 직렬 클러스터 링크를 사용하여 직렬 기반 클러스터링을 사용하고 하나의 링크를 통해 이더넷 연결을 제공합니다. 이더넷 링크는 하트비트가 아닌 메시지(예: 재결합 동기화)의 전송 성능을 더 높이고 백업 하트비트를 제공합니다.

직렬 포트 간 케이블은 교차 패턴(0-1, 1-0)을 형성합니다. 이 교차 케이블 연결은 2개의 동일한 컨트롤러 간에 직통 케이블을 사용할 수 있도록 해줍니다.

클러스터 인터페이스 카드에 대한 자세한 내용은 ZS7-2, ZS5-4, ZS5-2, ZS4-4, ZS3-4 및 7x20 컨트롤러 클러스터 I/O 포트 및 ZS3-2 컨트롤러 클러스터 I/O 포트를 참조하십시오.

ZS7-2 클러스터 케이블 연결

3개의 Category 5 이더넷 케이블(녹색, 노란색 및 검정색)이 제공됩니다. 각 케이블의 길이는 2.5m입니다.

• 한 컨트롤러의 직렬 포트 0에서 다른 컨트롤러의 직렬 포트 1로 녹색 케이블 또는 노란색 케이블을 연결합니다.

• 한 컨트롤러의 직렬 포트 1에서 다른 컨트롤러의 직렬 포트 0으로 녹색 케이블 또는 노란색 케이블을 연결합니다.

• 각 컨트롤러의 이더넷 포트 간에 검정색 케이블을 연결합니다.

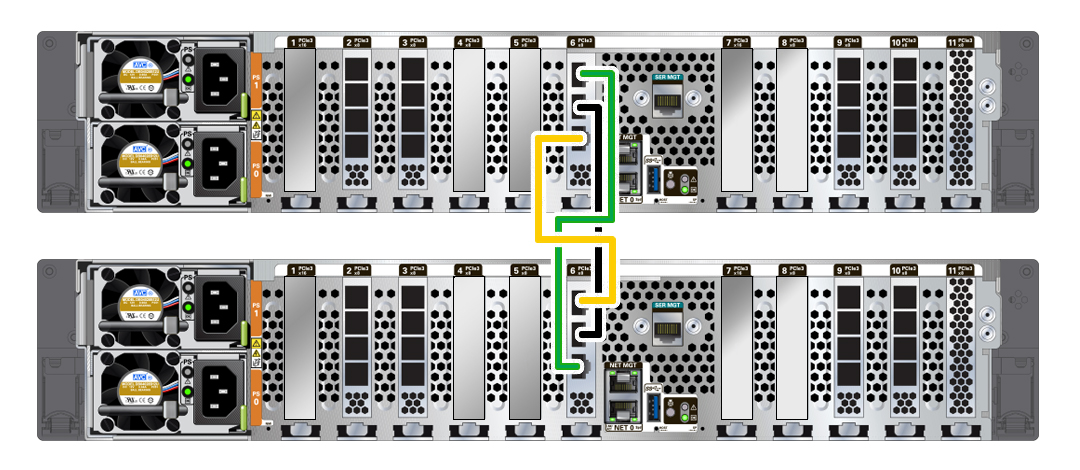

다음 그림은 두 ZS7-2 컨트롤러(표시된 고급 모델) 간의 클러스터 케이블 연결을 보여줍니다.

그림 49  ZS7-2 컨트롤러 클러스터 케이블 연결

ZS5-x 클러스터 케이블 연결

3개의 Category 5 이더넷 케이블이 제공됩니다. 각 케이블의 길이는 2.5m입니다.

• 한 컨트롤러의 직렬 포트 0에서 다른 컨트롤러의 직렬 포트 1로 하나의 케이블을 연결합니다.

• 한 컨트롤러의 직렬 포트 1에서 다른 컨트롤러의 직렬 포트 0으로 두번째 케이블을 연결합니다.

• 각 컨트롤러의 이더넷 포트 간에 세번째 케이블을 연결합니다.

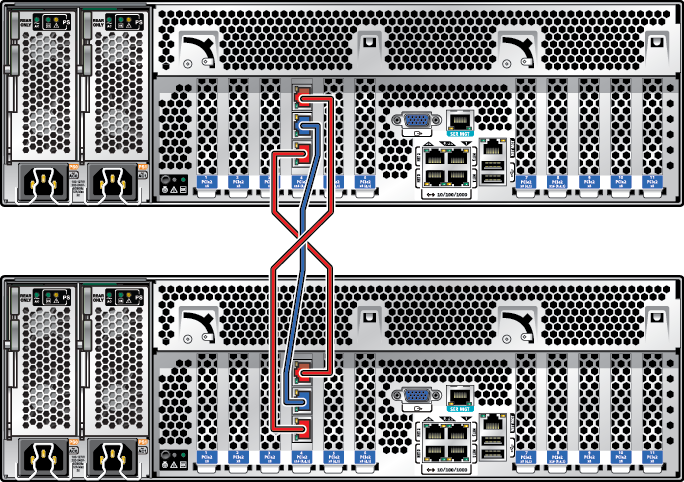

다음 그림은 두 ZS5-4 컨트롤러 간의 클러스터 케이블 연결을 보여줍니다.

그림 50  ZS5-4 컨트롤러 클러스터 케이블 연결

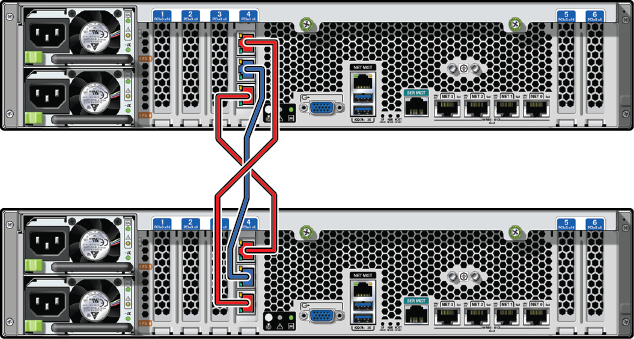

다음 그림은 두 ZS5-2 컨트롤러 간의 클러스터 케이블 연결을 보여줍니다.

그림 51  ZS5-2 컨트롤러 클러스터 케이블 연결

ZS4-4 클러스터 케이블 연결

3개의 Category 5 이더넷 케이블이 제공됩니다. 각 케이블의 길이는 1m입니다. ZS5-x 컨트롤러에 대해 설명된 것과 동일한 방식으로 케이블을 연결합니다.

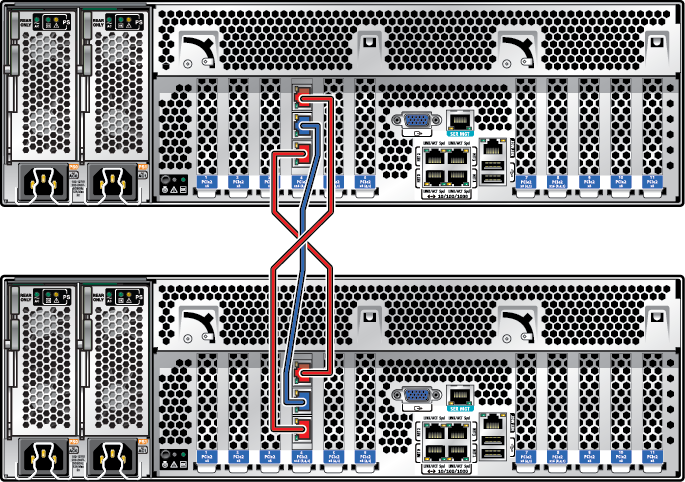

다음 그림은 두 ZS4-4 컨트롤러 간의 클러스터 케이블 연결을 보여줍니다.

그림 52  ZS4-4 컨트롤러 클러스터 케이블 연결

ZS3-4 및 7420 클러스터 케이블 연결

3개의 Category 5 이더넷 케이블이 제공됩니다. 각 케이블의 길이는 1m입니다. ZS5-x 컨트롤러에 대해 설명된 것과 동일한 방식으로 케이블을 연결합니다.

ZS3-4 및 7420의 클러스터 카드는 Oracle ZFS Storage Appliance 고객 서비스 설명서의 각 컨트롤러에 대한 하드웨어 개요에 설명된 대로 클러스터 슬롯에 설치되어 있습니다.

ZS3-2 클러스터 케이블 연결

3개의 Category 5 이더넷 케이블이 제공됩니다. 각 케이블의 길이는 1m입니다. ZS5-x 컨트롤러에 대해 설명된 것과 동일한 방식으로 케이블을 연결합니다. 클러스터 포트에 대한 자세한 내용은 ZS3-2 컨트롤러 클러스터 I/O 포트를 참조하십시오.

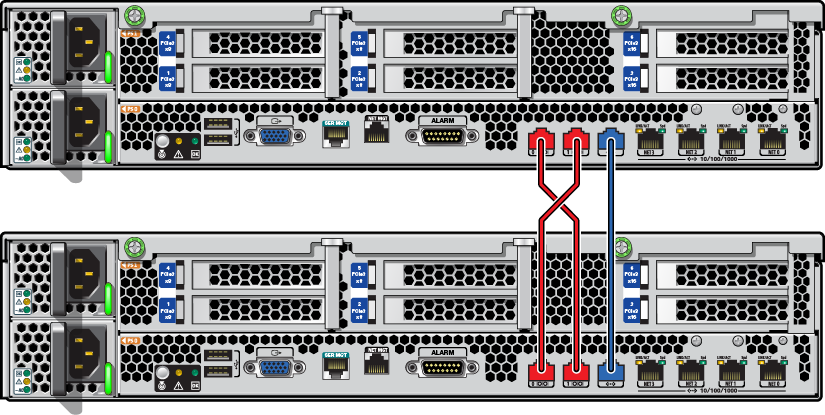

다음 그림은 두 ZS3-2 컨트롤러 간의 클러스터 케이블 연결을 보여줍니다.

그림 53  ZS3-2 컨트롤러 클러스터 케이블 연결
