ZS5-2 컨트롤러 개요
이 절에서는 Oracle ZFS Storage ZS5-2 컨트롤러에 대한 개요를 제공합니다. 설치 지침은 ZS5-2 컨트롤러 설치를 참조하십시오. 서비스 지침은 Oracle ZFS Storage Appliance 고객 서비스 설명서의 ZS5-2 컨트롤러 서비스를 참조하십시오.
최신 구성요소 사양은 https://oracle.com/zfsstorage를 참조하십시오.
ZS5-2 물리적 사양
ZS5-2 컨트롤러 섀시 치수는 다음과 같습니다.
|
ZS5-2 전기 사양
ZS5-2 컨트롤러에는 효율 등급이 91%인 N+1 AC 중복된 합 스왑 가능 전원 공급 장치 2개가 있습니다. 전체적인 전력 소비를 이해하려면 http://www.oracle.com/goto/powercalculators에서 Oracle의 온라인 전력 계산기를 참조하십시오.
|
ZS5-2 음향 잡음 방출
ISO 9296에 정의된 요구사항에 따라 이 제품의 작업장별 소음 레벨은 75dBA를 초과하지 않습니다.
ZS5-2 구성 옵션
ZS5-2는 1-2개의 컨트롤러와 1-16개의 Disk Shelf를 통합합니다. 각 컨트롤러에 PCIe Gen3 슬롯 6개가 있습니다. 각 컨트롤러는 시스템 디스크 2개를 수용하는 2.5'' 디스크 슬롯 8개를 포함합니다. 읽기 캐시 장치가 Disk Shelf에 설치되므로 남은 6개 디스크 슬롯에 영구 필러 패널이 있습니다. 다음 표에서는 구성 옵션에 대해 설명합니다.
|
최신 구성요소 사양은 https://oracle.com/zfsstorage를 참조하십시오.
ZS5-2 전면 패널 구성요소
ZS5-2 컨트롤러 드라이브 슬롯 및 전면 패널 구성요소는 다음 그림에 나와 있습니다.

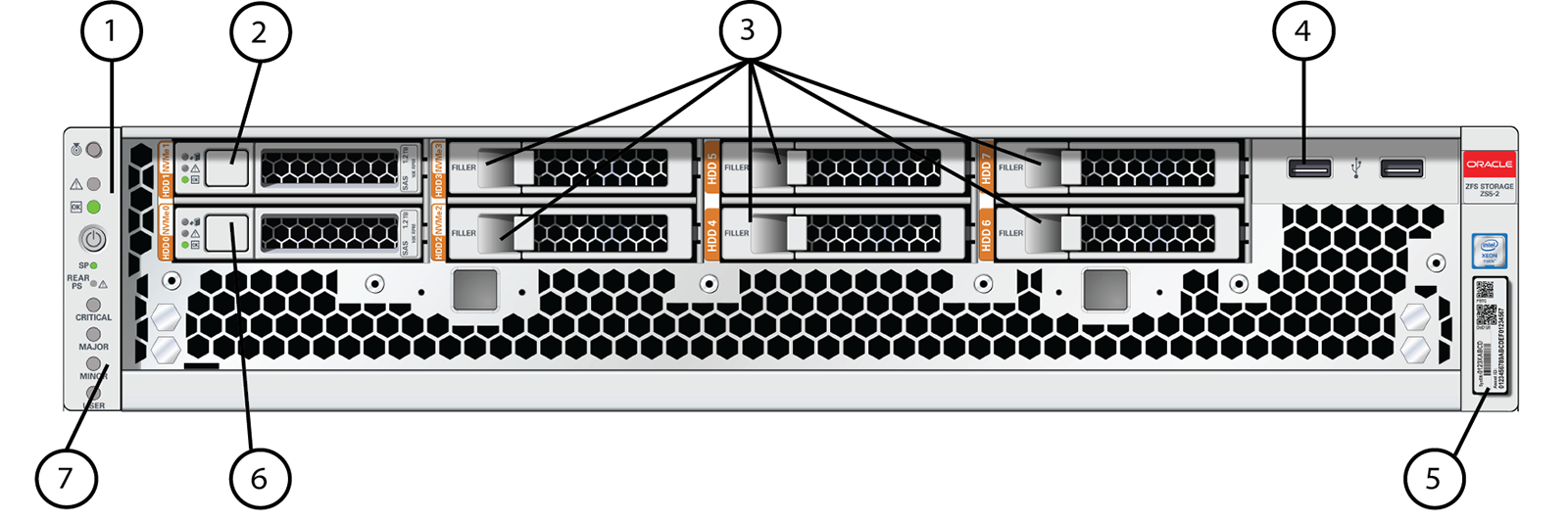

그림 28 ZS5-2 전면 패널
|
ZS5-2 후면 패널 구성요소
ZS5-2 컨트롤러 PCIe 슬롯 및 후면 패널 구성요소는 다음 그림에 나와 있습니다.

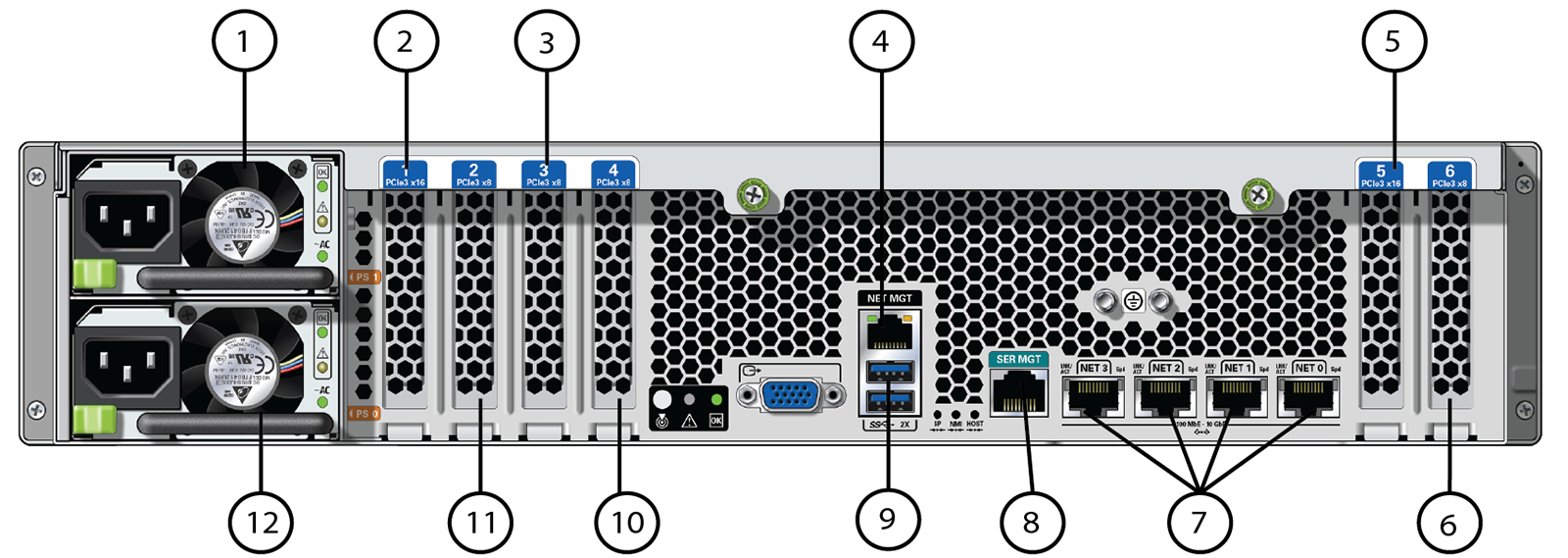

그림 29 ZS5-2 후면 패널
|
클러스터 인터페이스 카드 호환성 - ZS5-2 컨트롤러에는 버전 3 클러스터 인터페이스 카드가 포함되며, 버전 2와 호환되지 않습니다.
케이블을 연결하여 클러스터를 구성하는 방법은 클러스터 케이블 연결을 참조하십시오.
케이블 관리 암
다음 그림은 CMA(케이블 관리 암)의 구성요소를 식별합니다. 설치 지침은 ZS5-2 케이블 관리 암 설치를 참조하십시오.

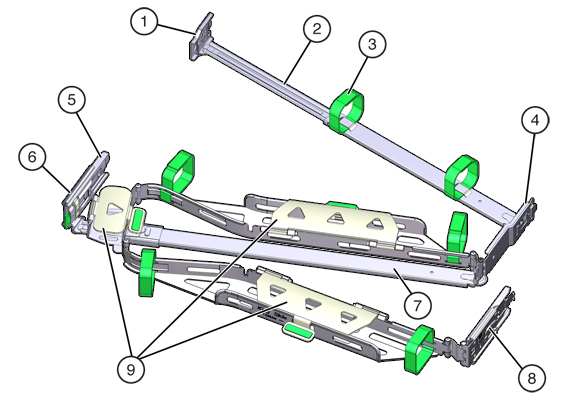

그림 30 ZS5-2 컨트롤러 케이블 관리 암
| ||||||||||||
