Installation d'un module de fixation de câbles 7x20
Suivez la procédure ci-après pour installer le module de fixation des câbles (CMA, cable management arm) facultatif d'un contrôleur 7x20.
Cette procédure s'effectue depuis l'arrière du rack.
Avant de commencer
Déballez le module de fixation des câbles (CMA) et identifiez ces composants.
Pour préparer l'installation du module de fixation des câbles (CMA) facultatif, suivez les instructions suivantes :
-
Le CMA permet d'acheminer les câbles de cluster, les câbles d'hôte à long terme (y compris les câbles InfiniBand, Fibre Channel et Ethernet) et jusqu'à 12 câbles SAS d'étagères de disques.
-
N'utilisez pas le CMA pour des câbles SAS de chaîne en marguerite. N'acheminez pas un nombre excessif de câbles si les fixations du CMA s'affaissent ou si sa structure semble inadaptée au poids des câbles.
-
Si vous utilisez deux contrôleurs en cluster au milieu du rack avec des étagères de disques au-dessus ou en dessous, vous pouvez répartir les câbles sur les deux CMA afin que les câbles soient correctement acheminés vers les étagères de disques du haut et du bas du rack.
-
Si vous décidez ultérieurement de retirer le CMA, assurez-vous de bien le soutenir lorsque vous retirez les connecteurs.

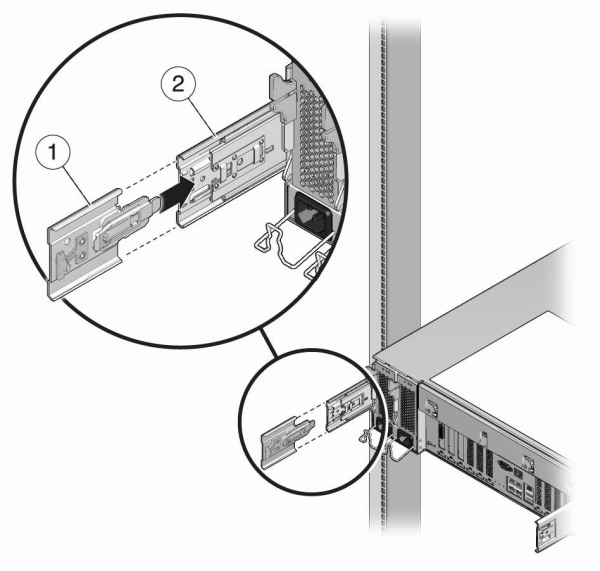

- Fixez l'extension de glissière du CMA à la glissière gauche jusqu'à ce que l'extension s'enclenche.

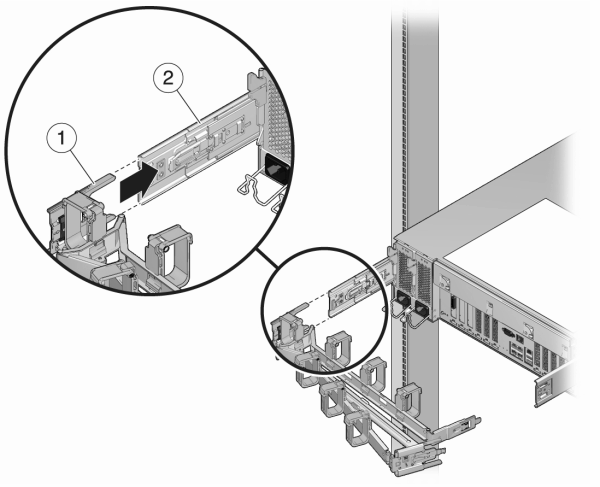

- Insérez le connecteur du support de montage du module de fixation des câbles dans la glissière droite jusqu'à ce que le connecteur s'enclenche.

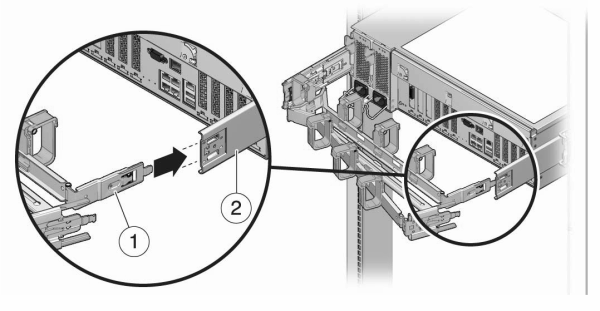

- Insérez le connecteur de glissière droit du module de fixation des câbles (1) dans l'ensemble glissière droit (2) jusqu'à ce que le connecteur s'enclenche.

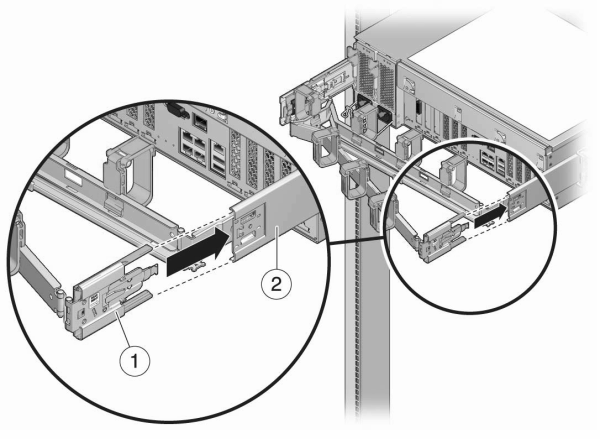

- Insérez le connecteur de glissière gauche du module de fixation des câbles (1) dans l'ensemble glissière gauche (2) jusqu'à ce que le connecteur s'enclenche.

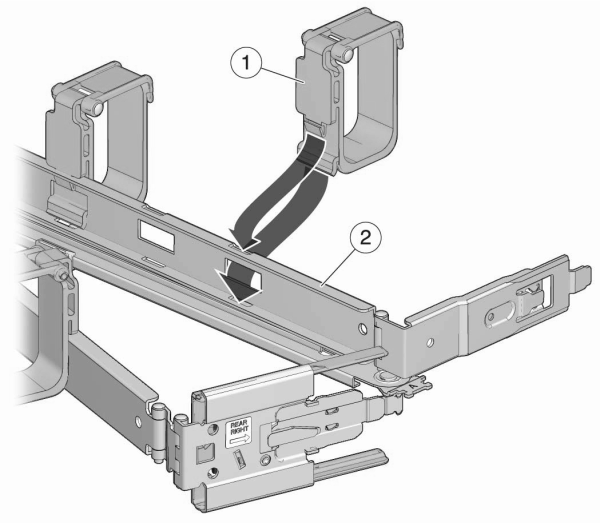

- Après avoir installé et guidé les câbles dans le module, fixez le crochet et les brides (1) pour maintenir les câbles. Puis fixez les bascules externes droite et gauche pour supporter le module.
