Présentation du contrôleur ZS4-4

Vous trouverez dans cette section une vue d'ensemble du contrôleur Oracle ZFS Storage ZS4-4. Pour obtenir des instructions sur l'installation, reportez-vous à la section Installation d'un contrôleur ZS4-4 ou ZS3-4. Pour obtenir des instructions sur l'entretien, reportez-vous à la section Maintenance du contrôleur ZS4-4 du Manuel d'entretien client des systèmes Oracle ZFS Storage Appliance.

Reportez-vous à la page https://oracle.com/zfsstorage pour obtenir les spécifications les plus récentes pour les composants.

Composants du panneau avant ZS4-4

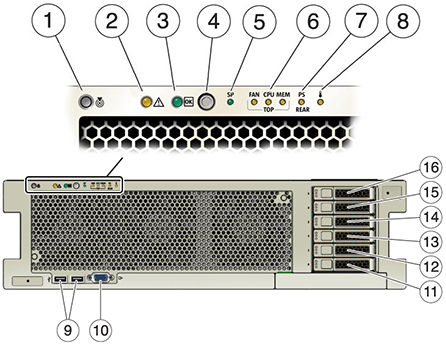

Les emplacements des unités de contrôleur ZS4-4 et les composants du panneau avant sont présentés sur la figure suivante.

Figure 31  Panneau avant du contrôleur ZS4-4

Légende de la figure 1 LED/bouton de localisation (blanc) 2 LED d'intervention requise (orange) 3 LED d'alimentation/OK (verte) 4 Bouton d'alimentation 5 LED de processeur de service (SP) OK (Vert)/Panne (orange) 6 LED d'intervention requise sur le ventilateur/la CPU/la mémoire (orange) 7 LED de panne d'alimentation (PS) Intervention requise (orange) 8 LED d'avertissement de surchauffe (orange) 9 Connecteurs USB 2.0 (2) 10 Port vidéo DB-15 11 Unité d'initialisation 0 (requis) 12 Unité d'initialisation 1 (requis) 13 Disque dur électronique 2 (facultatif) 14 Disque dur électronique 3(facultatif) 15 Disque dur électronique 4 (facultatif) 16 Disque dur électronique 5 (facultatif)

Le contrôleur ZS4-4 contient deux unités d'initialisation système 2,5 pouces SAS situées dans les emplacements 0 et 1 en tant que paire mise en miroir. Jusqu'à quatre disques durs électroniques (SSD) de cache de lecture SAS peuvent occuper les emplacements 2 à 5, dans cet ordre. Un panneau de remplissage doit être installé dans chaque emplacement de disque inoccupé.

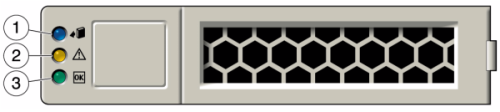

Les LED d'unité d'initialisation du système sont présentées dans l'illustration suivante.

Figure 32  LED de l'unité d'initialisation du système

Table 5  LED de l'unité d'initialisation du système

Légende de la figure 1 Prêt pour le retrait (bleue) 2 LED d'intervention requise (orange) 3 OK/Activité (verte)

Composants du panneau arrière ZS4-4

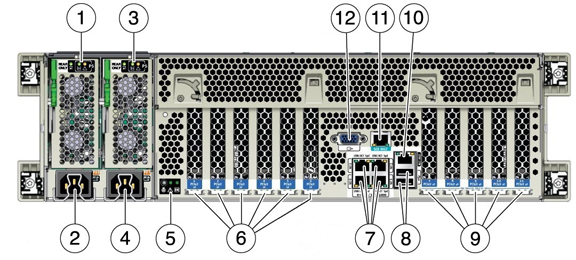

La figure suivante représente le panneau arrière du contrôleur ZS4-4. Les cartes PCIe de la configuration de base ne sont pas représentées sur cette illustration. Pour plus d'informations sur les cartes PCIe, reportez-vous à la section ZS4-4 PCIe I/O Cards dans Oracle ZFS Storage Appliance Customer Service Manual.

Figure 33  Panneau arrière du contrôleur ZS4-4

Légende de la figure 1 Panneau de LED de l'unité d'alimentation 0 (PSU) 2 Entrée CA de l'unité d'alimentation 0 3 Panneau de LED de l'unité d'alimentation 1 4 Entrée CA de l'unité d'alimentation 1 5 Panneau de LED de l'état système 6 Emplacements de carte PCIe 1 à 6 7 Ports réseau (NET) 10 GbE : NET 0, NET 1, NET 2, NET 3 8 Connecteurs USB 2.0 (2) 9 Emplacements de carte PCIe 7 à 11 10 Port Ethernet 10/100/1000 BASE-T de gestion réseau (NET MGT) 11 Port RJ-45 de gestion série (SER MGT) 12 Port vidéo DB-15

• Emplacements PCIe - La configuration de base ZS4-4 comporte les cartes PCIe suivantes :

  • Emplacement 2 - Un HBA interne SAS-2 à 8 ports

  • Emplacement 4 - Une carte d'interface cluster

  • Emplacements 6 et 7 - Deux HBA externes SAS à 4 ports (4x4)

Pour plus d'informations sur l'ordre des emplacements PCIe, reportez-vous à la section ZS4-4 PCIe I/O Cards dans Oracle ZFS Storage Appliance Customer Service Manual.

• Ports Ethernet - Le contrôleur ZS4-4 est équipé de quatre connecteurs réseau RJ-45 10 Gigabit Ethernet (10GbE), étiquetés NET 0, NET 1, NET 2 et NET 3 (d'en bas à gauche à en haut à droite) sur le panneau arrière, comme indiqué à la figure suivante. Utilisez ces ports pour connecter l'appareil au réseau.

  Les LED situées au-dessus des ports NET, étiquetées 2, 0, 3, 1 (de gauche à droite) sont les témoins de liaison/d'activité.



  LED Statut HORS TENSION (1) Pas de liaison SOUS TENSION (0) Liaison et pas d'activité Clignotante Liaison et activité

  ---

  Remarque -  La vitesse n'est pas indiquée pour les ports NET.

  ---

• Port de gestion réseau - Le connecteur de gestion réseau (NET MGT) est un port Ethernet RJ-45 10/100/1000 BASE-T et fournit une interface de terminal alternative à la console de processeur de service (SP).



• Port de gestion série - Le connecteur de gestion série (SER MGT) est un port RJ-45 et fournit une connexion de terminal à la console SP.



• Ports HBA - Le HBA SAS 4x4 apporte une connectivité aux étagères de disques externes DEx-24. Les ports logiques HBA sont numérotés de 0 à 3, de bas en haut.
