Guide d'installation des systèmes Oracle^® ZFS Storage Appliance, Version OS8.8.x

Présentation du contrôleur ZS5-4

Vous trouverez dans cette section une vue d'ensemble du contrôleur Oracle ZFS Storage ZS5-4. Pour obtenir des instructions sur l'installation, reportez-vous à la section Installation d'un contrôleur ZS5-4. Pour obtenir des instructions sur l'entretien, reportez-vous à la section Servicing the ZS5-4 Controller dans Oracle ZFS Storage Appliance Customer Service Manual.

Reportez-vous à la page https://oracle.com/zfsstorage pour obtenir les spécifications les plus récentes pour les composants.

Spécifications physiques du contrôleur ZS5-4

Les dimensions du châssis du contrôleur ZS5-4 sont les suivantes :

Dimensions Mesure Dimensions Mesure Hauteur 129,9 mm Profondeur 732,0 mm Largeur 436,5 mm Poids (Maximum) 40 kg

Spécifications électriques du contrôleur ZS5-4

Le contrôleur ZS5-4 contient deux modules d'alimentation accessibles à l'arrière remplaçables à chaud proposant une redondance N+N. Pour plus d'informations sur la consommation électrique globale, reportez-vous à la page de calcul Oracle http://www.oracle.com/goto/powercalculators.

Paramètre Alimentations CA Fréquences d'entrée nominales 50 à 60 Hz Plage des tensions d'entrée en fonctionnement 200 à 240 V CA Courant d'entrée nominal 10 A pour 200 à 240 V CA Consommation électrique maximale 200 W Chaleur en sortie maximale 6 824 BTU/h

Emissions sonores du contrôleur ZS5-4

Conformément à la norme ISO 9296, le niveau sonore de ce produit sur le lieu de travail est inférieur à 75 dBA (position en veille, température ambiante max.).

Options de configuration du contrôleur ZS5-4

L'appareil ZS5-4 comprend un ou deux contrôleurs et une à quarante-huit étagères de disques. Chaque contrôleur est équipé de onze connecteurs Gen3 PCle. Chaque contrôleur inclut six emplacements de disque 2,5" en mesure d'accueillir deux disques système. Les périphériques de cache en lecture sont installés dans des étagères de disques. Par conséquent, les quatre emplacements de disques restants contiennent des panneaux de remplissage permanents. Le tableau suivant décrit le récapitulatif des options de configuration.

CPU Mémoire Disques système Emplacements PCIe HBA 4x18 coeurs, 2,6 GHz 1536 Go 2x2,5'' SAS-3 Quatre dédiés ; sept disponibles 4 ports (4x4) SAS-3 12 Gbits/s externes 4 ports (4x4) SAS-2 6 Gb/s externes

Les spécifications de composants les plus récentes sont disponibles à l'adresse https://www.oracle.com/storage/nas/index.html.

Composants du panneau avant du contrôleur ZS5-4

Les emplacements des unités de contrôleur ZS5-4 et les composants du panneau avant sont présentés sur la figure suivante.

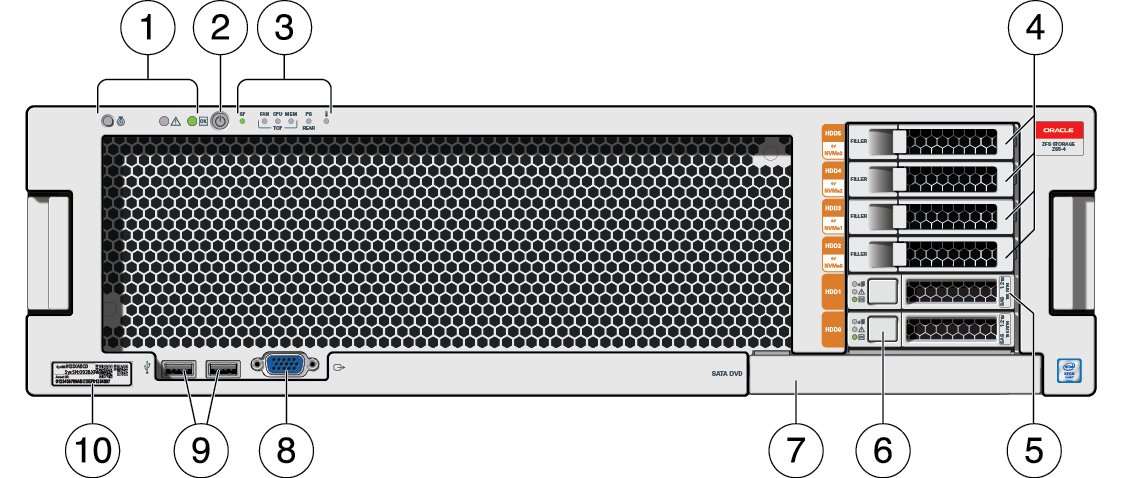

Figure 26  Panneau avant du contrôleur ZS5-4

1 LED (de gauche à droite) Emplacement Opération de maintenance requise Alimentation/OK 2 Bouton d'alimentation 3 Indicateurs d'alerte (de gauche à droite) OK/Panne du processeur de service Opération de maintenance requise sur le ventilateur/la CPU/la mémoire Opération de maintenance requise sur l'alimentation Avertissement de surchauffe 4 Panneaux de remplissage de disque dur permanents 5 Disque système 1 6 Disque système 0 7 Panneau de remplissage de lecteur DVD 8 Port VGA DB-15 9 Deux ports USB 2.0 10 Etiquette RFID

Composants du panneau arrière du contrôleur ZS5-4

Les emplacements PCIe et les composants du panneau arrière du contrôleur ZS5-4 sont présentés sur la figure suivante.

Figure 27  Panneau arrière du contrôleur ZS5-4

1Unité d'alimentation électrique (PSU) 0 2 PSU 1 3 Port VGA DB-15 4 Port SER MGT 5 Port de processeur de service NET MGT 6 1re option PCIe (emplacement 11) 7 5e option PCIe (emplacement 10) 8 3e HBA 4x4 SAS ou 7e option PCIe (emplacement 9) 9 2e option PCIe (emplacement 8) 10HBA SAS 4x4 (emplacement  7) 11 Deux ports USB 2.0 12 Ports réseau (NET) 10 GbE, NET 0 - NET 3 13HBA SAS 4x4 (emplacement 6) 14 3e option PCIe (emplacement 5) 15 Carte d'interface cluster (emplacement 4) 16 4e HBA 4x4 SAS ou 6e option PCIe (emplacement 3) 17 HBA SAS-3 interne (emplacement 2) 18 4e option PCIe (emplacement 1) 19 LED d'état du système (de gauche à droite) Alimentation/OK (verte) Attention (orange) Localisation (blanche) 20 Entrée CA de l'unité d'alimentation 1 21 Entrée CA de l'unité d'alimentation 0

Compatibilité des cartes d'interface cluster : le contrôleur ZS5-4 contient une carte d'interface cluster version 3, incompatible avec la version 2.

Pour plus d'informations sur la connexion des câbles pour former un cluster, reportez-vous à la section Connexion des câbles de cluster.
