Guide d'installation des systèmes Oracle^® ZFS Storage Appliance, Version OS8.8.x

Présentation du contrôleur 7320

Vous trouverez dans cette section une vue d'ensemble du contrôleur Oracle ZFS Storage 7320. Pour obtenir des instructions sur l'installation, reportez-vous à la section Installation d'un contrôleur 7x20. Pour obtenir des instructions sur l'entretien, reportez-vous à la section Maintenance du contrôleur 7420 ou 7320 du Manuel d'entretien client des systèmes Oracle ZFS Storage Appliance.

Spécifications électriques du contrôleur 7320

La liste suivante présente les spécifications électriques du contrôleur 7320 .

Connecteurs

• Deux connecteurs C13 prévus pour des prises 110-220 V

Entrée

• Fréquences nominales : 50/60 Hz

• Plage de tension nominale : 100-120/200-240 V CA

• Valeur efficace du courant CA maximal : 9,0 A max.

• Plage de fonctionnement CA : 90-264 V CA

Sortie

• 3,3 V CC STBY : 3,6 A

• +12 V CC : 62,3 A

Dissipation d'énergie

• Consommation maximale : 873 W

• Chaleur en sortie max. : 2977 BTU/h

• Puissance apparente : 891 VA à 240 V CA, 0,98 P. F

Configuration de base du contrôleur 7320

Les options de la configuration de base du contrôleur 7320 sont les suivantes :

• Unique ou en cluster

• 24 Go ou 96 Go de RAM

• Processeurs 2x2,4 GHz quadruple coeur

• Une carte HBA externe SAS

• Quatre ports Ethernet 10/100/1000

Composants du panneau avant du contrôleur 7320

L'illustration suivante et sa légende identifient les LED du panneau avant.

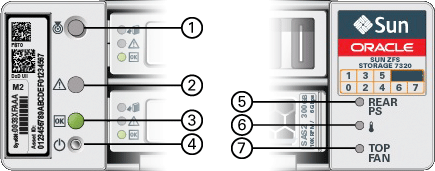

Figure 43  Panneau avant du contrôleur 7320

Légende de la figure 1 Bouton/LED de recherche 2 LED d'intervention requise (orange) 3 LED d'alimentation/OK (verte) 4 Bouton d'alimentation 5 Alimentation arrière 6 LED de surchauffe du système 7 Ventilateur supérieur

L'illustration suivante et sa légende identifient les emplacements des unités du panneau avant du contrôleur 7320. Deux unités de disques durs (HDD) mises en miroir qui stockent le système d'exploitation se trouvent dans les emplacements 0 et 1. Jusqu'à quatre disques durs électroniques (SSD ReadZilla) stockant le cache de lecture remplissent les emplacements 2 à 5, dans cet ordre. Les emplacements 6 et 7 sont vides et doivent contenir des éléments de remplissage d'unité.

Figure 44  Emplacements du panneau avant de l'appareil 7320

Emplacements des unités de disque HDD1 HDD3 HDD5 HDD0 HDD2 HDD4 HDD6 HDD7

Composants du panneau arrière du contrôleur 7320

Voici une illustration du panneau arrière du contrôleur de stockage 7320. L'appareil Sun 375-3609 doit être connecté dans l'emplacement 2 et ne peut pas être installé dans un autre emplacement ; aucun autre emplacement n'est proposé en option.

Pour plus d'informations sur les cartes PCIe, reportez-vous à la section Options de configuration du contrôleur 7320 du Manuel d'entretien client des systèmes Oracle ZFS Storage Appliance.

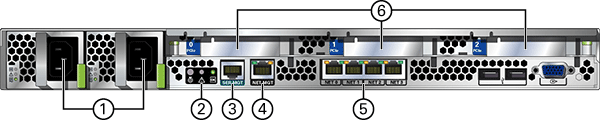

Figure 45  Panneau arrière du contrôleur 7320

Légende de la figure 1 Alimentations électriques 2 LED d'état de récapitulatif SC 3 Port de gestion série 4 Port Ethernet 10/100 BASE-T de gestion réseau (NET MGT) 5 Ports Ethernet 6 Emplacements PCIe 0-4

Le contrôleur 7320 contient les ports suivants :

• Ports Ethernet - La carte mère comporte quatre ports Gigabit Ethernet RJ-45 (NET 0, NET 1, NET 2, NET 3) qui fonctionnent à des vitesses de 10/100/1000 Mbits/s. Ces interfaces réseau doivent être configurées avant leur utilisation.

• Port de gestion réseau - Le connecteur de gestion réseau (NET MGT) est un port Ethernet RJ-45 10/100 BASE-T et fournit une interface de terminal alternative à la console SP.



• Port de gestion série - Le connecteur de gestion série (SERIAL MGT) est un connecteur RJ-45 et représente une connexion de terminal à la console SP.
