Présentation du contrôleur ZS9-2

Vous trouverez dans cette section une vue d'ensemble du contrôleur Oracle ZFS Storage ZS9-2. Pour obtenir des instructions sur l'installation, reportez-vous à la section Installation d'un contrôleur ZS9-2. Pour obtenir des instructions sur l'entretien, reportez-vous à la section Maintenance du contrôleur ZS9-2 du Manuel d'entretien client des systèmes Oracle ZFS Storage Appliance.

Reportez-vous à la page https://oracle.com/zfsstorage pour obtenir les spécifications les plus récentes pour les composants.

Spécifications physiques du contrôleur ZS9-2

Les dimensions du châssis du contrôleur ZS9-2 sont les suivantes :

Dimensions Mesure Dimensions Mesure Hauteur 86.9 mm Profondeur 772 mm Largeur 482 mm Poids (Maximum) 33,11 kg

Spécifications électriques du contrôleur ZS9-2

Le contrôleur ZS9-2 contient deux modules d'alimentation accessibles à l'arrière remplaçables à chaud proposant une redondance N+N. Pour plus d'informations sur la consommation électrique globale, reportez-vous à la page de calcul Oracle http://www.oracle.com/goto/powercalculators.

Paramètre Alimentations CA Fréquences d'entrée nominales 50 à 60 Hz Plage des tensions d'entrée en fonctionnement 100 à 240 V CA Courant d'entrée nominal 10 A de 100 à 127 V CA et 7 A de 200 à 240 V CA Consommation d'énergie maximale du contrôleur Reportez-vous à la page Power Calculator (https://www.oracle.com/goto/powercalculators) et consultez Oracle ZFS Storage ZS9-2 pour les calculs de puissance en watts. Chaleur en sortie maximale du contrôleur Reportez-vous à la page Power Calculator (https://www.oracle.com/goto/powercalculators) et consultez Oracle ZFS Storage ZS9-2 pour les calculs de BTU/h.

Emissions sonores ZS9-2

Le niveau sonore de ce produit sur le lieu de travail est de 9,5 Bels pondérés A en état de fonctionnement et de 8,0 Bels pondérés A en état d'inactivité (puissance sonore mesurée).

Options de configuration du ZS9-2

Le modèle haut de gamme ZS9-2 comprend un ou deux contrôleurs et une à 48 étagères de disques. Chaque contrôleur est équipé de 10 connecteurs d'extension Gen3 PCle à l'arrière et de 12 emplacements de disques 3,5 pouces à l'avant, deux d'entre eux étant occupés par des disques système. Les dix emplacements de disques restants à l'avant contiennent des panneaux de remplissage permanents. Le tableau suivant décrit le récapitulatif des options de configurations .

CPU Mémoire Disques système Emplacements PCIe HBA 2x32 coeurs, 2,6 GHz 2,0 To 2x3,5 po, NVMe Cinq dédiés, cinq disponibles 4 ports (4x4) SAS-3 12 Gbits/s externes

Le modèle milieu de gamme ZS9-2 comprend un ou deux contrôleurs et une à 24 étagères de disques. Chaque contrôleur est équipé de 10 connecteurs d'extension Gen3 PCle à l'arrière et de 12 emplacements de disques 3,5 pouces à l'avant, deux d'entre eux étant occupés par des disques système. Les dix emplacements de disques restants à l'avant contiennent des panneaux de remplissage permanents. Le tableau suivant décrit les options de configuration.

CPU Mémoire Disques système Emplacements PCIe HBA 2x24 coeurs, 2,1 GHz 512 Go ou 1,0 To 2x3,5 po, NVMe Trois dédiés, cinq disponibles, deux non disponibles (panneaux de remplissage permanents) 4 ports (4x4) SAS-3 12 Gbits/s externes

Les spécifications de composants les plus récentes sont disponibles à l'adresse https://www.oracle.com/storage/nas/index.html.

Composants du panneau avant du ZS9-2

Les emplacements des unités de contrôleur ZS9-2 et les composants du panneau avant sont présentés sur la figure suivante.

Figure 22  Panneau avant du contrôleur ZS9-2

1 Etiquette RFID 2 LED d'état du système : Localisateur (blanche) 3 LED d'état du système : Intervention requise (orange) 4 LED d'état du système : Alimentation/OK (verte) 5 Bouton d'alimentation 6 Intervention requise pour le ventilateur (orange) 7 Intervention requise pour l'alimentation (PS) (orange) 8 Avertissement de surchauffe (orange) 9 Processeur de service (SP) OK (verte) 10Aucune intervention requise 11 Disque système 0 12 Disque système 1 13 Panneau de remplissage 14 Panneau de remplissage 15 Panneau de remplissage 16 Panneau de remplissage 17 Panneau de remplissage 18 Panneau de remplissage 19 Panneau de remplissage 20 Panneau de remplissage 21 Panneau de remplissage 22 Panneau de remplissage

Composants du panneau arrière du contrôleur ZS9-2

Les emplacements PCIe et les composants du panneau arrière du contrôleur ZS9-2 sont décrits dans le schéma suivant et sa légende.

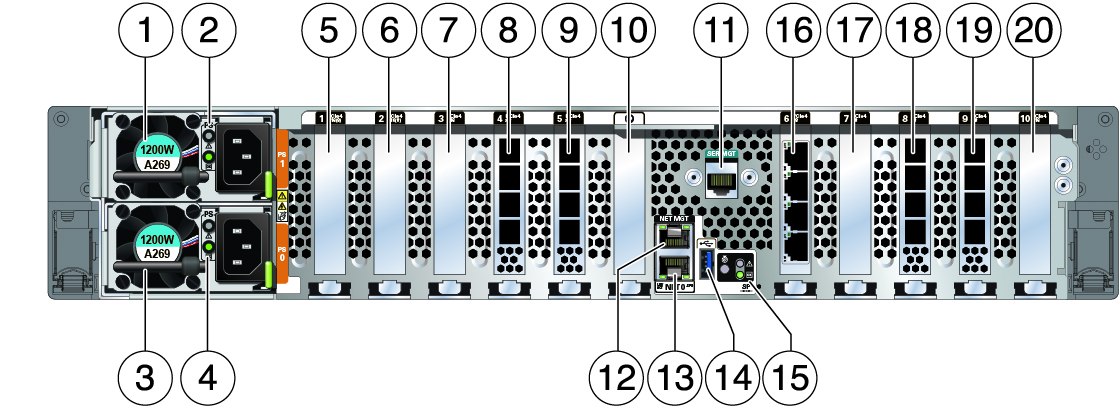

Figure 23  Panneau arrière du contrôleur ZS9-2

1 Unité d'alimentation électrique 1 2 Indicateurs d'état de l'unité d'alimentation 1 (de haut en bas) : Attention (orange) Alimentation/OK (verte) 3 Unité d'alimentation 0 4 Indicateurs d'état de l'unité d'alimentation 0 (de haut en bas) : Attention (orange) Alimentation/OK (verte) 5 Deuxième option PCIe (emplacement 1) 6 Troisième option PCIe (emplacement 2) 7 Cinquième option PCIe (emplacement 3) 8 HBA SAS-3 externe (emplacement 4) 9 Emplacement 5 : Modèle haut de gamme : HBA SAS-3 externe Modèle milieu de gamme : panneau de remplissage, emplacement non disponible 10 Non disponible 11 Port série RJ-45 de gestion série (SER MGT) 12 Port de processeur de service NET MGT 12 Port réseau (NET) Gigabit Ethernet (GbE) RJ-45 100/1000BASE-T : NET 0 14 Port USB 3.0 15 LED d'état du système : Localisation (blanche) - à gauche Attention (orange) - à droite, en haut Marche/OK (verte) - en bas à droite 16 Carte d'interface cluster (emplacement 6) 17 Première option PCIe (emplacement 7) 18 Emplacement 8 : Modèle haut de gamme : HBA SAS-3 externe Modèle milieu de gamme : panneau de remplissage, emplacement non disponible 19 HBA SAS-3 externe (emplacement 9) 20 Quatrième option PCIe (emplacement 10)

Pour plus d'informations sur la connexion des câbles pour former un cluster, reportez-vous à la section Connexion des câbles de cluster.
