Présentation du contrôleur 7420

Vous trouverez dans cette section une vue d'ensemble du contrôleur Oracle ZFS Storage 7420. Pour obtenir des instructions sur l'installation, reportez-vous à la section Installation d'un contrôleur 7x20. Pour obtenir des instructions sur l'entretien, reportez-vous à la section Maintenance du contrôleur 7420 ou 7320 du Manuel d'entretien client des systèmes Oracle ZFS Storage Appliance.

Spécifications physiques du contrôleur 7420

Les dimensions du châssis 3U du contrôleur 7420 sont les suivantes :

Dimensions Mesure Dimensions Mesure Hauteur 13,3 cm Profondeur 70,6 cm Largeur 43,7 cm Poids 16,36 kg

Spécifications électriques du contrôleur 7420

La liste suivante présente les spécifications électriques du contrôleur 7420.

Entrée

• Fréquences nominales : 50/60 Hz

• Plage de fonctionnement CA : 100-127 V CA pour 2 CPU et 200-240 V CA pour 2 ou 4 CPU

• Courant maximal RMES CA : 12A @ 100 V CA / 12A @ 200 V CA

Dissipation d'énergie

• Consommation maximale : 1800 W

• Chaleur en sortie max. : 6143 BTU/h

• Puissance apparente : 1837 VA @ 240 V CA, 0,98 P. F.

Options de configuration du contrôleur 7420

L'appareil Oracle ZFS Storage 7420 est composé d'un contrôleur de stockage autonome ou de deux contrôleurs de stockage dans une configuration de cluster à haute disponibilité, ainsi que d'une à 36 étagère(s) de disques. Le tableau suivant décrit le récapitulatif des options de configurations de l'appareil 7420 :

ID du produit CPU DIMM Readzilla Unité d'initialisation 7420 M2 4x8 coeurs, 2,0 GHz 8 Go, 16 Go 1,6 To SAS 900 Go SAS 7420 M2 4x10 coeurs, 2,40 GHz 8 Go, 16 Go 1,6 To SAS 900 Go SAS 7420 4x8 coeurs, 2,0 GHz 8 Go, 16 Go 512 Go SATA 500 Go SATA 7420 4x10 coeurs, 2,40 GHz 8 Go, 16 Go 512 Go SATA 500 Go SATA

Vous pouvez identifier votre configuration en regardant votre ID de produit sur l'écran de maintenance de la BUI ou à l'aide de la commande CLI configuration version show. Vous pouvez également vérifier l'étiquette physique figurant sur l'unité d'initialisation.

Reportez-vous à la page https://oracle.com/zfsstorage pour obtenir les spécifications les plus récentes pour les composants.

Composants du panneau avant du contrôleur 7420

Figure 40  Panneau avant du contrôleur 7420

Légende de la figure 1 LED et bouton de localisation (blanc) 2 LED d'intervention requise (orange) 3 LED d'alimentation/OK (verte) 4 Bouton d'alimentation 5 LED de processeur de service (SP) OK (verte) 6 LED d'intervention requise sur le ventilateur/la CPU/la mémoire 7 LED d'intervention requise pour l'alimentation (PS) 8 LED d'avertissement de surchauffe 9 Connecteurs USB 2.0 10 Connecteur vidéo DB-15 11 Unité d'initialisation 0 (mise en mirroir) 12 Unité d'initialisation 1 (mise en miroir) 13 SSD 2 (facultatif) 14 SSD 3 (facultatif) 15 SSD 4 (facultatif) 16 SSD 5 (facultatif)

L'appareil 7420 M2 contient deux unités d'initialisation système SAS-2 situées dans les emplacements 0 et 1, configurées en paire mise en miroir. Jusqu'à quatre disques durs électroniques (SSD) de cache de lecture SAS-2 peuvent occuper les emplacements 2 à 5, dans cet ordre. Dans un cluster 7420 M2, le nombre de disques durs électroniques (SSD) installés dans chaque contrôleur peut varier.

Les contrôleurs 7420 contiennent deux unités d'initialisation système SATA situées dans les emplacements 0 et 1, configurées en tant que paire mise en miroir. Aucun, deux, trois ou quatre disques durs électroniques (SSD) de cache de lecture peuvent occuper les emplacements 2 à 5, dans cet ordre. Dans un cluster 7420, le nombre de disques durs électroniques (SSD) installé dans chaque contrôleur doit correspondre.

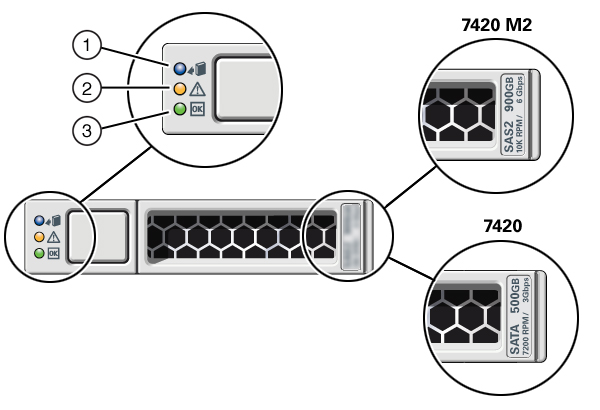

Figure 41  LED des unités d'initialisation SAS-2 et SATA

Légende de la figure 1 LED Prêt pour le retrait (bleue) 2 LED d'intervention requise (orange) 3 OK/Activité (verte)

Composants du panneau arrière du contrôleur 7420

L'illustration suivante présente le panneau arrière du contrôleur. Les HBA de la configuration de base ne sont pas représentés sur cette illustration.

Pour plus d'informations sur les cartes PCIe, reportez-vous à la section 7420 PCIe I/O Cards dans Oracle ZFS Storage Appliance Customer Service Manual.

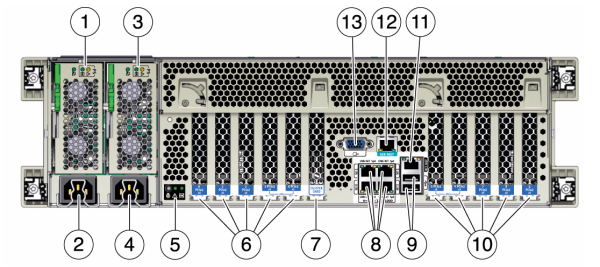

Figure 42  Panneau arrière du contrôleur 7420

Légende de la figure 1 LED d'état de l'alimentation 0 OK : verte Echec de l'alimentation : orange Alimentation OK : verte 2 Entrée CA de l'unité d'alimentation 0 3 LED d'état de l'alimentation 1 OK : verte Echec de l'alimentation : orange Alimentation OK : verte 4 Entrée CA de l'unité d'alimentation 1 5 LED d'état du système Alimenté : verte Attention : orange Localisation : blanche 6 Emplacements PCIe 0-4 7 Emplacement de carte de cluster 8 Ports réseau (NET) 10/100/1000 : NET 0 - NET 3 9 Ports USB 2.0 10 Emplacements PCIe slots 5-9 11 Port Ethernet 10/100/1000 BASE-T de gestion réseau (NET MGT) 12 Port de gestion série (SER MGT) 13 Connecteur vidéo DB-15
