Guide d'installation des systèmes Oracle^® ZFS Storage Appliance, Version OS8.8.x

Présentation du contrôleur ZS7-2

Vous trouverez dans cette section une vue d'ensemble du contrôleur Oracle ZFS Storage ZS7-2. Pour obtenir des instructions sur l'installation, reportez-vous à la section Installation d'un contrôleur ZS7-2. Pour obtenir des instructions sur l'entretien, reportez-vous à la section Servicing the ZS7-2 Controller du manuel Oracle ZFS Storage Appliance Customer Service Manual.

Reportez-vous à la page https://oracle.com/zfsstorage pour obtenir les spécifications les plus récentes pour les composants.

Spécifications physiques du contrôleur ZS7-2

Les dimensions du châssis du contrôleur ZS7-2 sont les suivantes :

Dimensions Mesure Dimensions Mesure Hauteur 3,42 pouces/8,69 cm Profondeur 29,9 pouces/75,9 cm Largeur 17,5 pouces/44,5 cm Poids (Maximum) 28,6 kg

Spécifications électriques du contrôleur ZS7-2

Le contrôleur ZS7-2 contient deux modules d'alimentation accessibles à l'arrière remplaçables à chaud proposant une redondance N+N. Pour plus d'informations sur la consommation électrique globale, reportez-vous à la page de calcul Oracle http://www.oracle.com/goto/powercalculators.

Paramètre Alimentations CA Fréquences d'entrée nominales 50 à 60 Hz Plage des tensions d'entrée en fonctionnement 100 à 240 V CA Courant d'entrée nominal 10 A de 100 à 127 V CA et 7 A de 200 à 240 V CA Consommation d'énergie maximale du contrôleur Reportez-vous à la page Power Calculator (https://www.oracle.com/goto/powercalculators) et consultez Oracle Server X7-2L pour les calculs de puissance en watts Chaleur en sortie maximale du contrôleur Reportez-vous à la page Power Calculator (https://www.oracle.com/goto/powercalculators) et consultez Oracle Server X7-2L pour les calculs de BTU/h

Emissions sonores du contrôleur ZS7-2

Le niveau sonore de ce produit sur le lieu de travail est de 8,1 Bels pondérés A en état de fonctionnement et de 5,8 Bels pondérés A en état d'inactivité (puissance sonore mesurée).

Options de configuration du contrôleur ZS7-2

Le modèle haut de gamme ZS7-2 comprend un ou deux contrôleurs et une à 48 étagères de disques. Chaque contrôleur est équipé de 11 connecteurs d'extension Gen3 PCle à l'arrière et de 12 emplacements de disques 3,5 pouces à l'avant, deux d'entre eux étant occupés par des disques système. Les périphériques de cache en lecture sont installés dans des étagères de disques. Par conséquent, les dix emplacements de disques restants à l'avant contiennent des panneaux de remplissage permanents. Le tableau suivant décrit les options de configuration.

CPU Mémoire Disques système Emplacements PCIe HBA 2x24 coeurs, 2,1 GHz 1,5 To 2x3,5 pouces, SAS-3 Six dédiés, cinq disponibles 4 ports (4x4) SAS-3 12 Gbits/s externes

Le modèle de gamme intermédiaire ZS7-2 comprend un ou deux contrôleurs et une à 16 étagères de disques. Chaque contrôleur est équipé de 11 connecteurs d'extension Gen3 PCle à l'arrière et de 12 emplacements de disques 3,5 pouces à l'avant, deux d'entre eux étant occupés par des disques système. Les périphériques de cache en lecture sont installés dans des étagères de disques. Par conséquent, les dix emplacements de disques restants à l'avant contiennent des panneaux de remplissage permanents. Le tableau suivant décrit les options de configuration.

CPU Mémoire Disques système Emplacements PCIe HBA 2x18 coeurs, 2,3 GHz 512 Go ou 1024 Go 2x3,5 pouces, SAS-3 Quatre dédiés ; cinq disponibles ; deux indisponibles (panneaux de remplissage permanents) 4 ports (4x4) SAS-3 12 Gbits/s externes

Les spécifications de composants les plus récentes sont disponibles à l'adresse https://www.oracle.com/storage/nas/index.html.

Composants du panneau avant du contrôleur ZS7-2

Les emplacements des unités de contrôleur ZS7-2 et les composants du panneau avant sont présentés dans l'illustration suivante.

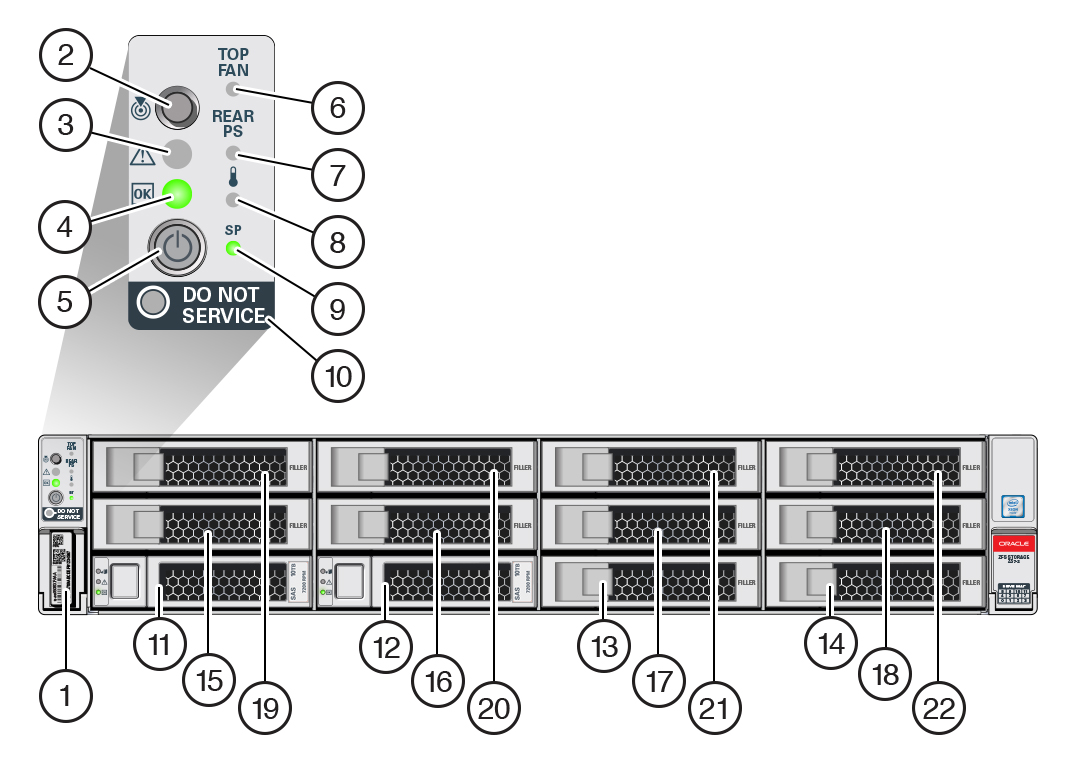

Figure 24  Panneau avant du contrôleur ZS7-2

1 Etiquette RFID 2 LED d'état du système : Localisateur (blanche) 3 LED d'état du système : Intervention requise (orange) 4 LED d'état du système : Alimentation/OK (verte) 5 Bouton d'alimentation 6 Intervention requise pour le ventilateur (orange) 7 Intervention requise pour l'alimentation (PS) (orange) 8 Avertissement de surchauffe (orange) 9 Processeur de service (SP) OK (verte) 10Aucune intervention requise 11 Disque système 0 12 Disque système 1 13 Panneau de remplissage 14 Panneau de remplissage 15 Panneau de remplissage 16 Panneau de remplissage 17 Panneau de remplissage 18 Panneau de remplissage 19 Panneau de remplissage 20 Panneau de remplissage 21 Panneau de remplissage 22 Panneau de remplissage

Composants du panneau arrière du contrôleur ZS7-2

Les emplacements PCIe et les composants du panneau arrière du contrôleur ZS7-2 sont présentés dans l'illustration suivante.

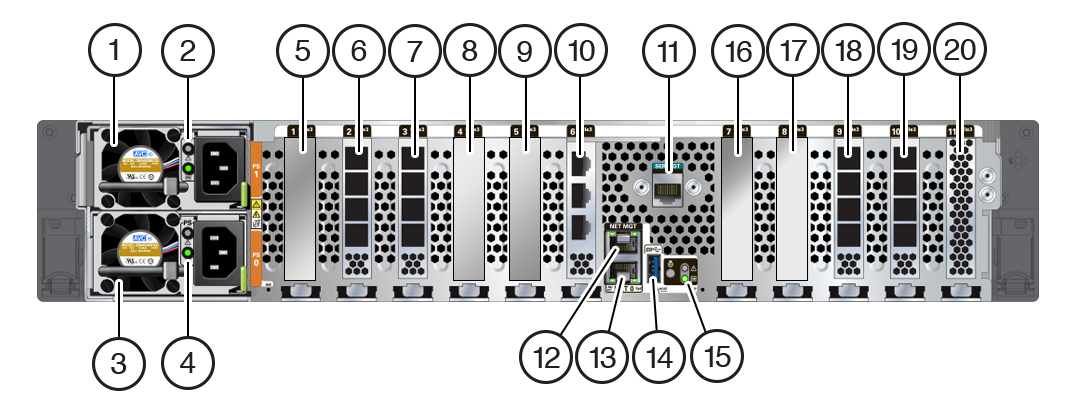

Figure 25  Panneau arrière du contrôleur ZS7-2

1 Unité d'alimentation électrique 1 2 Indicateurs d'état de l'unité d'alimentation 1 (de haut en bas) : Attention (orange) Alimentation/OK (verte) 3 Unité d'alimentation 0 4 Indicateurs d'état de l'unité d'alimentation 0 (de haut en bas) : Attention (orange) Alimentation/OK (verte) 5 5e option PCIe (emplacement 1) 6 HBA SAS-3 externe (emplacement 2) 7 Emplacement 3 : Modèle haut de gamme : HBA SAS-3 externe Modèle milieu de gamme : panneau de remplissage, emplacement non disponible 8 Première option PCIe (emplacement 4) 9 Troisième option PCIe (emplacement 5) 10 Carte d'interface cluster (emplacement 6) 11 Port série RJ-45 de gestion série (SER MGT) 12 Port de processeur de service NET MGT 13 Port RJ-45 Gigabit Ethernet (GbE) réseau (NET) 100/1000BASE-T : NET 0 14 Port USB 3.0 15 LED d'état du système : Localisation (blanche) - à gauche Attention (orange) - à droite, en haut Alimentation/OK (verte) - à droite, en bas 16 4e option PCIe (emplacement 7) 17 Deuxième option PCIe (emplacement 8) 18 Emplacements 9 : Modèle haut de gamme : HBA SAS-3 externe Modèle milieu de gamme : panneau de remplissage, emplacement non disponible 19 HBA SAS-3 externe (emplacement 10) 20 HBA SAS-3 interne (emplacement 11)

Pour plus d'informations sur la connexion des câbles pour former un cluster, reportez-vous à la section Connexion des câbles de cluster.
