Tâches de remplacement du contrôleur

Tâches de remplacement du contrôleur 7x20

Utilisez les procédures suivantes pour remplacer le contrôleur 7x20 :

Unités de disque dur (HDD) ou disques durs électroniques (SSD)

Si plus d'une unité est défaillante, remplacez une seule unité à la fois. Le retrait successif rapide de plusieurs unités entraîne un défaut matériel/de pool.

Remplacement des unités de disque dur (HDD) ou disques durs électroniques (SSD) du contrôleur 7x20

Identifiez le HDD ou SSD défaillant en accédant à la section Maintenance > Matériel de la BUI et en cliquant sur l'icône des détails de l'unité . Si vous êtes physiquement présent à côté du système, l'indicateur d'intervention requise orange sur le HDD ou le SSD doit être allumé.
Si vous n'êtes pas présent physiquement à côté du système, allumez l'indicateur de localisation en cliquant sur l'icône de localisation .

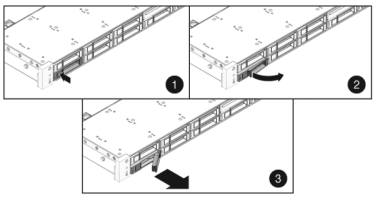

Appuyez sur le bouton de déverrouillage sur le HDD ou le SSD pour déverrouiller la bascule.
Tout en maintenant la bascule (2), sortez l'unité de disque de son logement.
Après 15 secondes, accédez à l'écran Matériel > Maintenance et cliquez sur l'icône de la flèche pointant vers la droite sur le contrôleur du système afin de vérifier que le logiciel a détecté l'absence de l'unité.

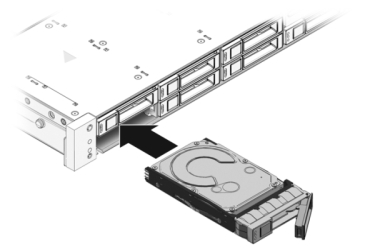

Faites glisser l'unité de remplacement à l'intérieur du logement jusqu'à ce qu'elle soit bien en place.
Fermez la bascule pour verrouiller l'unité en position.
Le logiciel système Sun ZFS Storage détecte et configure automatiquement la nouvelle unité. Le périphérique s'affiche sur l'écran Maintenance > Matériel de la BUI lorsque vous affichez les détails du contrôleur ou de l'unité elle-même.

Module de ventilateur

Les modules de ventilateur sont remplaçables à chaud et peuvent être retirés et installés lorsque le contrôleur de stockage s'exécute sans affecter les autres fonctions du matériel.

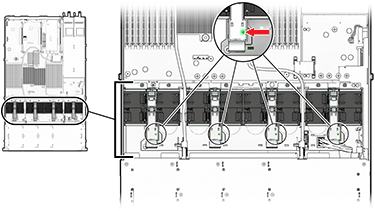

7120 or 7320 : les modules de ventilateur et les indicateurs d'état sont masqués par une porte de ventilateur dans les contrôleurs de stockage 7120 et 7320. Même si les composants peuvent être légèrement différents dans les appareils 7120 et 7320, les procédures de maintenance sont identiques. L'illustration représente le contrôleur 7320.

image:schéma représentant les modules de ventilateur et indicateurs d'état des contrôleurs 7120 et 7320

Laissez la porte ouverte plus de 60 secondes lorsque le contrôleur de stockage s'exécute peut entraîner la surchauffe et l'arrêt de celui-ci.

7420 : l'illustration suivante représente les modules de ventlateur dans le contrôleur de stockage 7420.

image:schéma représentant les modules de ventilateur et indicateurs d'état des contrôleurs 7420

Remplacement d'un module de ventilateur de contrôleur 7x20

Attention - L'utilisation du contrôleur sans ventilateur pendant une durée prolongée réduit l'efficacité du système de refroidissement. Le ventilateur de remplacement doit donc être préparé à l'avance et être prêt à l'insertion dans le châssis du contrôleur dès que le ventilateur en panne est retiré.

Pour localiser le châssis dont vous souhaitez assurer la maintenance, cliquez sur l'icône correspondante dans l'écran Maintenance > Matériel de la BUI ou exécutez la commande set /SYS/LOCATE status=on à l'invite du processeur de service. La DEL de localisation clignotera sur le châssis du contrôleur.
Vérifiez qu'aucun câble ne sera endommagé ou ne constituera une gêne lorsque le contrôleur de stockage sera déployé à partir du rack.

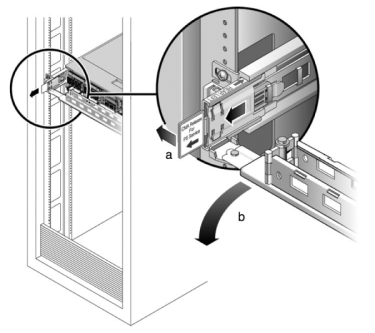

Depuis la partie avant du contrôleur de stockage, libérez les deux bascules d'ouverture coulissantes.
Tout en pinçant les bascules d'ouverture coulissantes, tirez lentement le contrôleur de stockage vers l'avant jusqu'à ce que les rails se dégagent.
7120 or 7320 : pour remplacer le module de ventilateur :
Ouvrez la porte du module de ventilateur tout en déverrouillant les onglets de dégagement sur la porte.

Identifiez le module de ventilateur en panne en localisant l'indicateur d'état d'intervention requise correspondant ou en cliquant sur l'icône de localisation du ventilateur que vous souhaitez remplacer dans l'écran Maintenance > Matériel de la BUI.

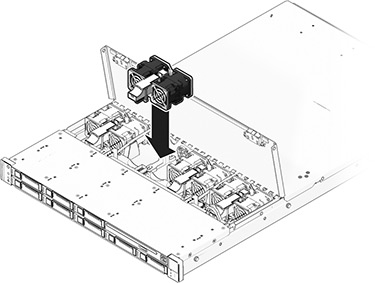

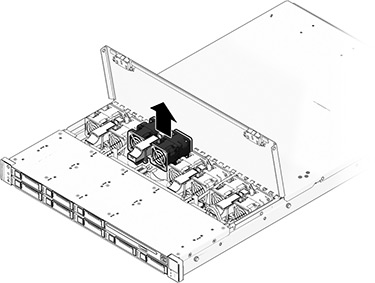

A l'aide de votre pouce et de votre index, tirez le module de ventilateur vers le haut pour le dégager.

Installez le module de ventilateur de remplacement dans l'emplacement du ventilateur du contrôleur de stockage.

Attention - Le ventilateur doit être remplacé en moins d'une minute pour éviter l'arrêt du contrôleur.

Appliquez une pression ferme sur le module de ventilateur pour qu'il se mette en place.

Vérifiez que l'indicateur d'état OK du ventilateur est allumé et que l'indicateur d'état de panne du module de ventilateur remplacé est éteint.

Fermez le capot supérieur immédiatement après avoir remplacé le ventilateur pour préserver la circulation de l'air dans le contrôleur de stockage.
7420 : pour remplacer le module de ventilateur :
Identifiez le module de ventilateur en panne en localisant l'indicateur d'état d'intervention requise correspondant ou en cliquant sur l'icône de localisation du ventilateur que vous souhaitez remplacer dans l'écran Maintenance > Matériel de la BUI.

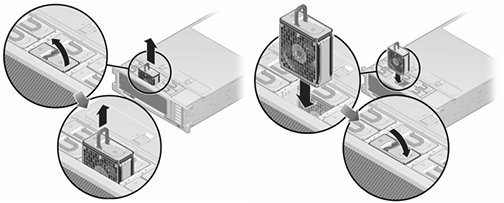

Soulevez la bascule située en haut du module de ventilateur pour déverrouiller ce dernier, puis retirez-le.

Déverrouillez et insérez le module de ventilateur 7420.

Appliquez une pression ferme sur le module de ventilateur pour qu'il se mette en place.

Vérifiez que l'indicateur d'état OK du ventilateur est allumé et que l'indicateur d'état de panne du module de ventilateur remplacé est éteint.
Vérifiez que l'indicateur d'état du Ventilateur supérieur, les indicateurs d'état d'intervention requise et l'indicateur d'état de localisation/le bouton de localisation sont éteints.
Poussez les onglets de dégagement sur le côté de chaque rail et faites lentement glisser le contrôleur de stockage dans le rack.

Alimentation

Les contrôleurs de stockage sont équipés d'alimentations redondantes remplaçables à chaud. Si une alimentation est défectueuse et que vous ne disposez pas d'alimentation de remplacement, laissez l'unité défectueuse en place afin d'assurer une bonne ventilation. L'échec d'une alimentation est indiqué par une DEL d'état de couleur orange.

Remplacement de l'alimentation d'un contrôleur 7x20

Accédez à l'arrière du contrôleur de stockage présentant l'alimentation défectueuse.
Si un module de fixation des câbles est installé, maintenez enfoncé l'onglet de dégagement de ce module et faites pivoter le module pour le sortir de son logement.
Débranchez le câble d'alimentation de l'alimentation défectueuse.
Retirez l'alimentation.

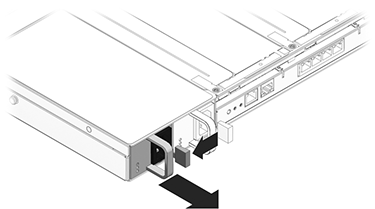

7120 ou 7320 : Déverrouillez la bascule puis retirez l'alimentation. Même si les composants peuvent être légèrement différents dans les appareils 7120 et 7320, les procédures de maintenance sont identiques. L'illustration représente le contrôleur 7320.

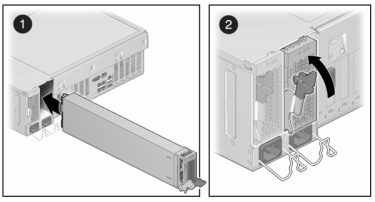

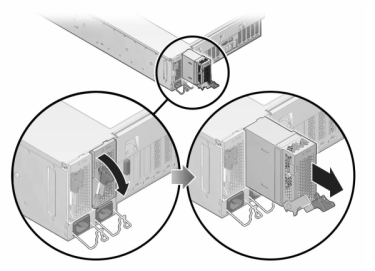

7420 : saisissez la poignée de l'alimentation et appuyez sur la bascule d'ouverture pour retirer l'alimentation.
Alignez l'alimentation de remplacement sur la baie vide d'alimentation du châssis.
Faites glisser l'alimentation à l'intérieur de la baie jusqu'à ce qu'elle soit complètement mise en place. L'illustration suivante présente l'alimentation de l'appareil 7420.
Branchez le cordon d'alimentation à l'alimentation.
Vérifiez que l'indicateur d'état de présence de courant vert est allumé.
Fermez le module de fixation des câbles en l'insérant dans le support du rail arrière gauche.
Accédez à l'écran Maintenance > Matériel de la BUI. Cliquez sur l'icône de la flèche pointant vers la droite du contrôleur puis cliquez sur l'alimentation pour vérifier que l'icône d'état en ligne est verte pour l'alimentation électrique que vous venez d'installer.

Mémoire

Pour identifier un module de mémoire défectueux particulier, vous devez ouvrir le contrôleur de stockage et utiliser les DEL d'état orange sur la carte mère. Pour identifier une panne de mémoire générale, accédez à l'écran Maintenance > Matériel de la BUI et cliquez sur l'icône de la flèche pointant vers la droite image: sur le contrôleur. Puis cliquez sur les modules DIMM pour localiser le composant défaillant, indiqué par l'icône d'avertissement image: .

Vous devez arrêter complètement l'appareil avant de commencer cette tâche. Notez que vous perdrez l'accès au stockage, à moins que le système ne soit dans une configuration en cluster. Arrêtez complètement l'appareil à l'aide de l'une des méthodes suivantes :

Connectez-vous à la BUI et cliquez sur l'icône d'alimentation sur le côté gauche du cadre masthead.
Connectez-vous en SSH à l'appareil et exécutez la commande maintenance system poweroff.
Connectez-vous en SSH ou en console série au processeur de service (SP) et exécutez la commande stop /SYS.
Utilisez un crayon ou un autre objet pointu non conducteur pour appuyer sur le bouton d'alimentation du panneau avant, puis relâchez-le.
Pour déclencher un arrêt d'urgence au cours duquel toutes les applications et tous les fichiers seront brusquement fermés sans enregistrement, maintenez le bouton d'alimentation enfoncé pendant au moins quatre secondes jusqu'à ce que l'indicateur d'état d'alimentation/OK du panneau avant clignote, indiquant que le contrôleur de stockage est en mode veille.

Remplacement de la mémoire d'un contrôleur 7x20

Attention - Cette procédure nécessite la manipulation de composants sensibles aux décharges statiques, ce qui peut entraîner leur défaillance. Pour éviter d'endommager le matériel, portez un bracelet antistatique et utilisez un tapis antistatique lorsque vous manipulez des composants.

Débranchez les cordons d'alimentation CA du panneau arrière du contrôleur de stockage.
Vérifiez qu'aucun câble ne sera endommagé ou ne constituera une gêne lorsque le contrôleur de stockage sera déployé à partir du rack.
Depuis la partie avant du contrôleur de stockage, libérez les deux bascules d'ouverture coulissantes.
Tout en pinçant les bascules d'ouverture coulissantes, tirez lentement le contrôleur de stockage vers l'avant jusqu'à ce que les rails se dégagent.
7120 ou 7320: même si les composants peuvent être légèrement différents dans les appareils 7120 et 7320, les procédures de maintenance sont identiques. L'illustration représente le contrôleur 7320. Pour retirer le capot supérieur :

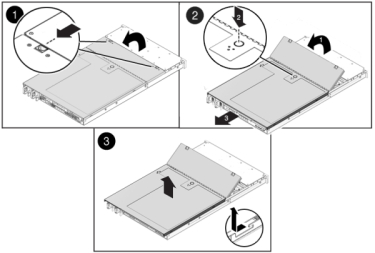

Déverrouillez la porte du module de ventilateur, tirez les deux onglets de dégagement vers l'arrière, faites pivoter la porte du ventilateur en position ouverte et maintenez-la dans cette position.

Appuyez sur le bouton de dégagement du capot supérieur et faites glisser celui-ci vers l'arrière, sur environ 1,3 cm.

Soulevez et retirez le capot supérieur.

Retirez également le déflecteur d'air en repoussant ses connecteurs et en soulevant le déflecteur pour le retirer du serveur.

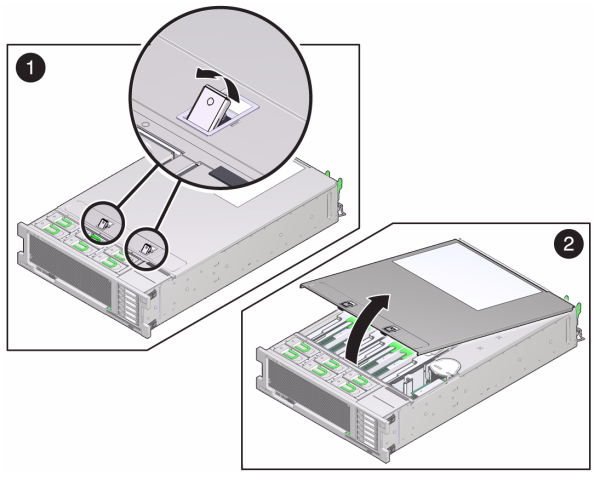

7420 : pour retirer le capot supérieur :
Soulevez simultanément les deux bascules du capot.

Soulevez et retirez le capot supérieur.
Pour localiser le module DIMM sur lequel vous souhaitez effectuer une opération de maintenance, appuyez sur le bouton de rappel de panne sur le contrôleur de stockage.

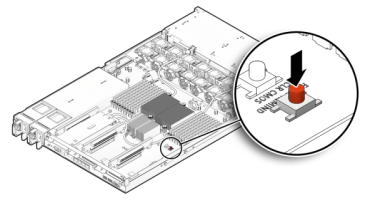

L'illustration suivante présente le bouton de rappel de panne sur le contrôleur 7120.

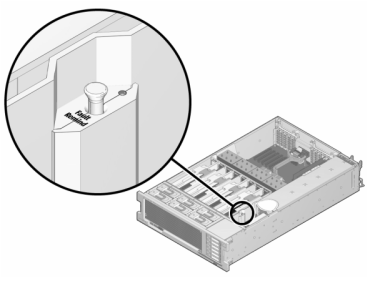

L'illustration suivante présente le bouton de rappel de panne sur le contrôleur 7420.

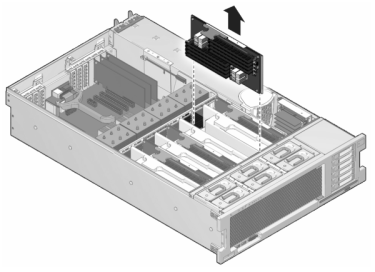

7420 : identifiez la carte riser de mémoire qui héberge le module DIMM défectueux à l'aide du témoin d'état d'intervention requise. Soulevez la carte riser de mémoire à la verticale pour la retirer de la carte mère et placez-la sur un tapis antistatique.

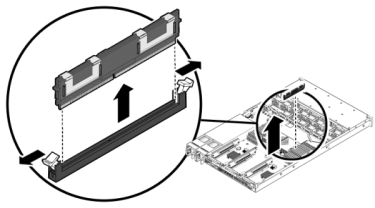

Faites pivoter autant que possible vers l'extérieur les deux éjecteurs d'emplacement de module DIMM et soulevez avec précaution le module DIMM défectueux à la verticale pour le retirer du socket.

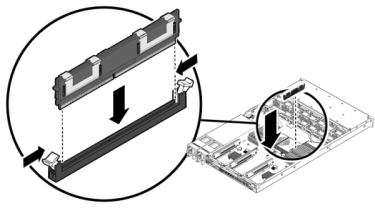

Alignez le module DIMM de remplacement avec le connecteur en alignant l'encoche avec la clé pour vous assurer que le composant est correctement orienté.
Enfoncez le module DIMM dans le connecteur jusqu'à ce que les onglets d'éjection verrouillent le composant en position.
7120 ou 7320: même si les composants peuvent être légèrement différents dans les appareils 7120 et 7320, les procédures de maintenance sont identiques. L'illustration présente l'appareil 7320. Pour remettre le capot :
Placez le capot supérieur sur le châssis de façon à le positionner à environ 2,5 cm au-dessus de l'arrière du contrôleur de stockage.

Ensuite, faites-le glisser vers l'avant jusqu'à ce qu'il soit complètement en place.

Fermez le capot des ventilateurs et verrouillez les bascules du capot. Le capot doit être complètement fermé pour que le contrôleur de stockage se remette sous tension.
7420 : pour remplacer le capot :

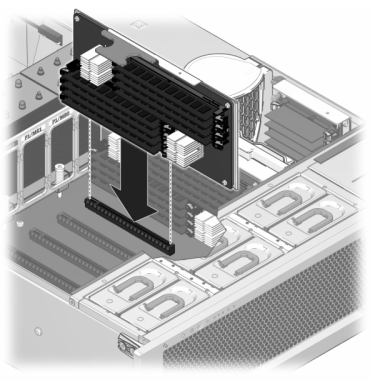

Poussez le module riser de mémoire dans l'emplacement de module riser de mémoire CPU correspondant jusqu'à ce qu'il soit complètement en place.

Placez le capot supérieur sur le châssis de façon à le positionner à environ 2,5 cm face à l'arrière du contrôleur de stockage.

Faites glisser le capot supérieur vers l'arrière du châssis jusqu'à ce qu'il soit complètement en place et appuyez sur le capot avec vos deux mains jusqu'au verrouillage des deux bascules.
Tirez les onglets de dégagement sur le côté de chaque rail et poussez lentement le contrôleur de stockage dans le rack.

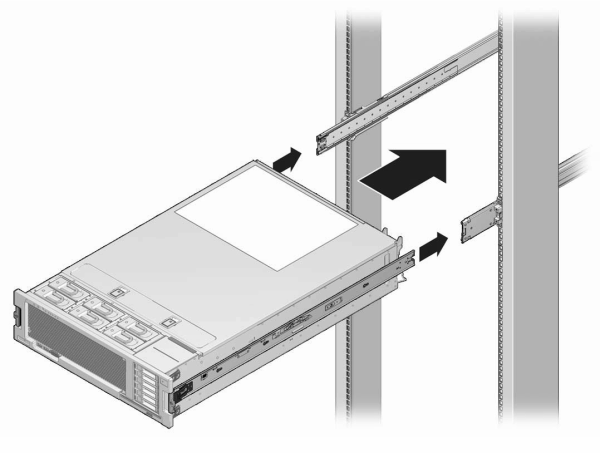

L'image suivante présente le châssis de l'appareil 7420.
Branchez les cordons d'alimentation aux alimentations.
Vérifiez que le mode veille est activé, ce qui est indiqué par le clignotement du témoin d'état d'alimentation/OK sur le panneau avant pendant deux minutes environ après le branchement des cordons d'alimentation.
A l'aide d'un crayon ou d'un autre objet pointu, appuyez sur le bouton d'alimentation du panneau avant du contrôleur de stockage, puis relâchez-le.
L'indicateur d'état d'alimentation/OK placé à côté du bouton d'alimentation s'allume en continu. L'écran Maintenance > Matériel de la BUI indique le statut du remplacement sur la page Informations des modules DIMM.

Cartes PCIe et cartes riser

Accédez à l'écran Maintenance > Matériel de la BUI et cliquez sur l'icône de la flèche pointant vers la droite image: sur le contrôleur, puis cliquez sur Emplacements pour localiser le composant en panne.

A noter que la carte Sun Flash Accelerator F20 du système 7120 est une FRU et que son remplacement doit être effectué par un technicien de maintenance Oracle.

Tous les HBA doivent être du même type. Assurez-vous de mettre à niveau le logiciel système avant d'installer un HBA récent.

Vous devez arrêter complètement le contrôleur avant de commencer cette tâche. Notez que vous perdrez l'accès au stockage, à moins que le système ne soit dans une configuration en cluster. Arrêtez complètement l'appareil à l'aide de l'une des méthodes suivantes :

Connectez-vous à la BUI et cliquez sur l'icône d'alimentation sur le côté gauche du cadre masthead.
Connectez-vous en SSH au système de stockage et exécutez la commande maintenance system poweroff.
Connectez-vous en SSH ou en console série au processeur de service (SP) et exécutez la commande stop /SYS.
Utilisez un crayon ou un autre objet pointu non conducteur pour appuyer sur le bouton d'alimentation du panneau avant, puis relâchez-le.
Pour déclencher un arrêt d'urgence au cours duquel toutes les applications et tous les fichiers seront brusquement fermés sans enregistrement, maintenez le bouton d'alimentation enfoncé pendant au moins quatre secondes jusqu'à ce que l'indicateur d'état d'alimentation/OK du panneau avant clignote, indiquant que le contrôleur de stockage est en mode veille.

Remplacement des cartes PCIe et cartes riser d'un contrôleur 7x20

Débranchez les cordons d'alimentation CA du panneau arrière du contrôleur de stockage.
Vérifiez qu'aucun câble ne sera endommagé ou ne constituera une gêne lorsque le contrôleur de stockage sera déployé à partir du rack.
Depuis la partie avant du contrôleur de stockage, libérez les deux bascules d'ouverture coulissantes.
Tout en pinçant les bascules d'ouverture coulissantes, tirez lentement le contrôleur de stockage vers l'avant jusqu'à ce que les rails se dégagent.
7120 ou 7320 : pour retirer le capot supérieur :
Déverrouillez la porte du module de ventilateur, tirez les deux onglets de dégagement vers l'arrière, faites pivoter la porte du ventilateur en position ouverte et maintenez-la dans cette position.

Appuyez sur le bouton de dégagement du capot supérieur et faites glisser celui-ci vers l'arrière, sur environ 1,3 cm.

Soulevez et retirez le capot supérieur.
7420 : pour retirer le capot supérieur :
Soulevez simultanément les deux bascules du capot.

Soulevez et retirez le capot supérieur.
Localisez l'emplacement de la carte PCIe dans le contrôleur de stockage, reportez-vous à la section Configurations de contrôleur unique et de contrôleurs en cluster de l'appareil 7320 pour le 7320, lesOptions PCIe pour le 7120, ouOptions PCIe pour le 7420.
7120 ou 7320 : pour remplacer la carte PCIe :
Débranchez tous les câbles de données connectés aux cartes sur la carte riser PCIe à remplacer. Etiquetez les câbles pour pouvoir les rebrancher correctement par la suite.

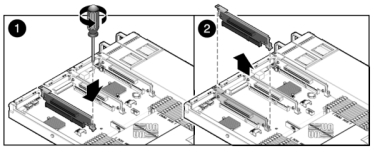

Desserrez les deux vis imperdables à tête cruciforme à l'extrémité de la barre transversale du panneau arrière et soulevez cette barre vers le haut et en arrière pour la retirer.

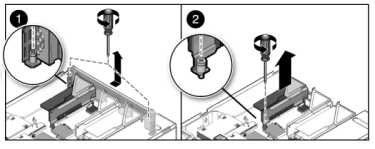

Desserrez la vis imperdable de maintien qui retient l'avant de la carte riser et la vis à tête cruciforme à l'extrémité de la carte riser.

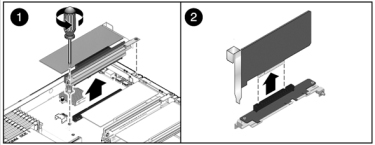

Soulevez la carte riser et retirez-la du contrôleur de stockage.

Retirez avec précaution la carte PCIe du connecteur de la carte riser et nettoyez l'emplacement avec de l'air filtré et comprimé, si nécessaire.

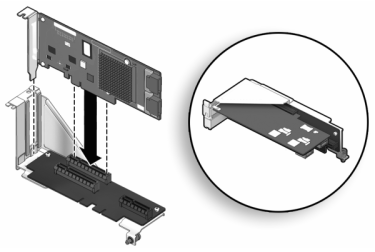

Mettez en place la carte PCIe de remplacement dans l'emplacement de la carte riser et connectez les câbles.

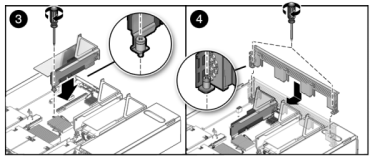

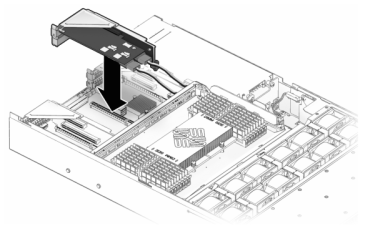

Alignez la carte riser et les cartes PCIe éventuellement connectées avec l'emplacement prévu sur la carte mère, et insérez-la avec précaution dans son emplacement.

Faites glisser l'arrière de la carte riser dans le renfort du panneau arrière de la carte mère.

Serrez la vis qui maintient la carte riser sur la carte mère.

Replacez la barre transversale PCI du panneau arrière en la faisant glisser vers le bas sur les cartes riser PCIe, en vous assurant que la barre transversale est bien maintenue par deux vis imperdables à tête cruciforme.
7420 : pour remplacer la carte PCIe :

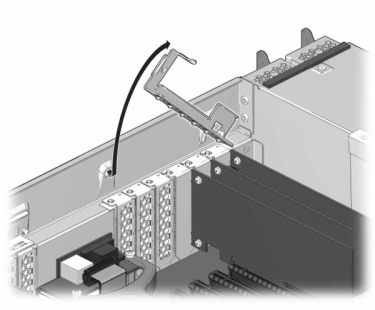

Déverrouillez la barre transversale de l'emplacement de la carte PCIe et soulevez-la.

Retirez la vis qui maintient la carte PCIe sur le châssis.

Retirez avec précaution la carte PCIe du connecteur et, si nécessaire, nettoyez l'emplacement avec de l'air filtré et comprimé.

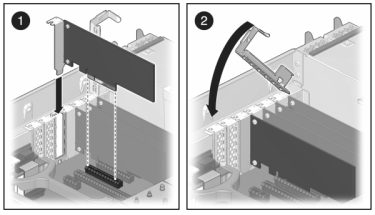

Installez la carte PCIe de remplacement dans l'emplacement prévu à cet effet.

Installez la vis qui maintient la carte PCIe sur le châssis.

Replacez la barre transversale dans sa position de fermeture verrouillée.

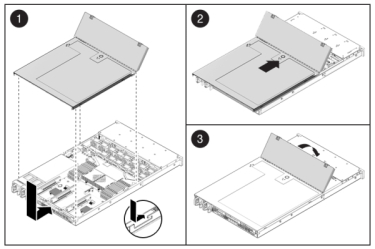

7120 ou 7320: même si les composants peuvent être légèrement différents dans les appareils 7120 et 7320, les procédures de maintenance sont identiques. L'illustration représente le contrôleur 7320. Pour installer le capot supérieur :
Placez le capot supérieur sur le châssis de façon à le positionner à environ 2,5 cm au-dessus de l'arrière du contrôleur de stockage, puis faites-le glisser vers l'avant jusqu'à ce qu'il soit complètement en place.

Fermez le capot des ventilateurs et verrouillez les bascules du capot. Le capot doit être complètement fermé pour que le contrôleur de stockage se remette sous tension.

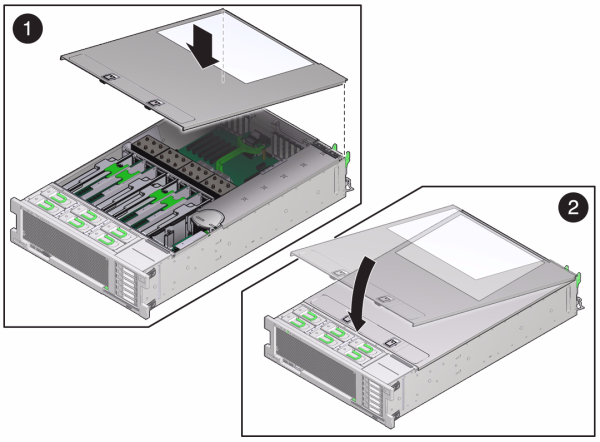

7420 : pour installer le capot supérieur :
Placez le capot supérieur sur le châssis (1) de façon à le positionner à environ 2,5 cm devant l'arrière du contrôleur de stockage.

Faites glisser le capot supérieur vers l'arrière du châssis (2) jusqu'à ce qu'il soit complètement en place.

Appuyez sur le capot avec vos deux mains jusqu'au verrouillage des deux bascules.

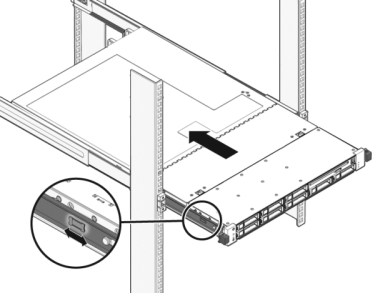

Tirez les onglets de dégagement sur le côté de chaque rail et poussez lentement le contrôleur de stockage dans le rack, en vous assurant qu'aucun câble ne gêne ce dernier.
Branchez les cordons d'alimentation aux alimentations.
Vérifiez que le mode veille est activé, ce qui est indiqué par le clignotement du témoin d'état d'alimentation/OK sur le panneau avant pendant deux minutes environ après le branchement des cordons d'alimentation.
A l'aide d'un crayon ou d'un autre objet pointu, appuyez sur le bouton d'alimentation du panneau avant du contrôleur de stockage, puis relâchez-le. L'indicateur d'état d'alimentation/OK placé à côté du bouton d'alimentation s'allume en continu.
Connectez les câbles de données à la carte PCIe en les faisant passer dans le module de fixation des câbles.
Accédez à l'écran Maintenance > Matériel de la BUI et cliquez sur l'icône de la flèche pointant vers la droite sur le contrôleur. Cliquez ensuite sur Emplacements pour vérifier l'état du nouveau composant. L'icône En ligne est verte normalement.
Installez l'étagère de disques comme décrit sousInstallation du manuel Guide d’installation des systèmes Oracle ZFS Storage Appliance et connectez le stockage d'extension comme décrit sous Connexion au stockage connecté.

Batterie

Vous devez peut-être remplacer la batterie si le contrôleur de stockage ne continue pas d'afficher l'heure et la date correctes lorsque vous le mettez hors tension et le déconnectez du réseau. Vous aurez besoin d'un petit tournevis plat non métallique n° 1 ou équivalent.

Connectez-vous à la BUI et cliquez sur l'icône d'alimentation sur le côté gauche du cadre masthead.
Connectez-vous en SSH au système de stockage et exécutez la commande maintenance system poweroff.
Connectez-vous en SSH ou en console série au processeur de service et exécutez la commande stop /SYS.
Utilisez un crayon ou un autre objet pointu non conducteur pour appuyer sur le bouton d'alimentation du panneau avant, puis relâchez-le.
Pour déclencher un arrêt d'urgence au cours duquel toutes les applications et tous les fichiers seront brusquement fermés sans enregistrement, maintenez le bouton d'alimentation enfoncé pendant au moins quatre secondes jusqu'à ce que l'indicateur d'état d'alimentation/OK du panneau avant clignote, indiquant que le contrôleur de stockage est en mode veille.

Remplacement de la batterie d'un contrôleur 7x20

Débranchez les cordons d'alimentation CA du panneau arrière du contrôleur de stockage.
Vérifiez qu'aucun câble ne sera endommagé ou ne constituera une gêne lorsque le contrôleur de stockage sera déployé à partir du rack.
Depuis la partie avant du contrôleur de stockage, libérez les deux bascules d'ouverture coulissantes.
Tout en pinçant les bascules d'ouverture coulissantes, tirez lentement le contrôleur de stockage vers l'avant jusqu'à ce que les rails se dégagent.
7120 ou 7320 : pour retirer le capot supérieur :
Déverrouillez la porte du module de ventilateur, tirez les deux onglets de dégagement vers l'arrière, faites pivoter la porte du ventilateur en position ouverte et maintenez-la dans cette position.

Appuyez sur le bouton de dégagement du capot supérieur et faites glisser celui-ci vers l'arrière, sur environ 1,3 cm.

Soulevez et retirez le capot supérieur.
7420 : pour retirer le capot supérieur :
Soulevez simultanément les deux bascules du capot.
Soulevez et retirez le capot supérieur.

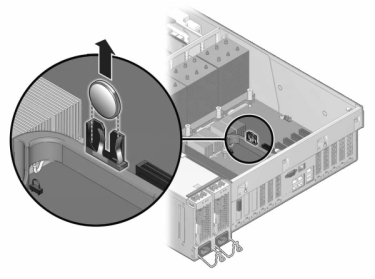

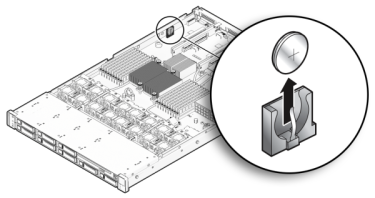

A l'aide d'un petit tournevis non métallique, appuyez sur la bascule et retirez la batterie de la carte mère. La batterie de l'appareil 7420 est présentée ci-après.

L'illustration suivante présente la batterie de l'appareil 7120.
Enfoncez la batterie de remplacement dans la carte mère en orientant la face positive (+) vers le haut.
7120 ou 7320 : même si les composants peuvent être légèrement différents dans les systèmes 7120 et 7320, les procédures de maintenance sont identiques. L'illustration présente l'appareil 7320. Pour installer le capot supérieur :
Placez le capot supérieur sur le châssis de façon à le positionner à environ 2,5 cm au-dessus de l'arrière du contrôleur de stockage, puis faites-le glisser vers l'avant jusqu'à ce qu'il soit complètement en place.

Fermez le capot des ventilateurs et verrouillez les bascules du capot. Le capot doit être complètement fermé pour que le contrôleur de stockage se remette sous tension.
7420 : pour installer le capot supérieur :
Placez le capot supérieur sur le châssis (1) de façon à le positionner à environ 2,5 cm devant l'arrière du contrôleur de stockage.

Faites glisser le capot supérieur vers l'arrière du châssis (2) jusqu'à ce qu'il soit complètement en place.

Appuyez sur le capot avec vos deux mains jusqu'au verrouillage des deux bascules.
Tirez les onglets de dégagement sur le côté de chaque rail et poussez lentement le contrôleur de stockage dans le rack, en vous assurant qu'aucun câble ne gêne ce dernier.
Branchez les cordons d'alimentation aux alimentations.
Vérifiez que le mode veille est activé, ce qui est indiqué par le clignotement du témoin d'état d'alimentation/OK sur le panneau avant pendant deux minutes environ après le branchement des cordons d'alimentation.
A l'aide d'un crayon ou d'un autre objet pointu, appuyez sur le bouton d'alimentation du panneau avant du contrôleur de stockage, puis relâchez-le. L'indicateur d'état d'alimentation/OK placé à côté du bouton d'alimentation s'allume en continu.
Connectez les câbles de données à la carte PCIe en les faisant passer dans le module de fixation des câbles.
Quand le système a terminé l'initialisation, connectez-vous et réglez l'heure en suivant les étapes de la tâche Horloge NTP de la BUI du manuel Guide d’administration des systèmes Oracle ZFS Storage Appliance .

Ignorer les liens de navigation
Quitter l'aperu
	Manuel d'entretien client des systèmes Oracle^® ZFS Storage Appliance Pour les contrôleurs ZS3-x, 7x20 et les étagères de disques DE2-24, Sun Disk Shelf

Pour les contrôleurs ZS3-x, 7x20 et les étagères de disques DE2-24, Sun Disk Shelf
