Présentation du châssis

L'appareil Sun ZFS Storage 7320 est composé d'un contrôleur de stockage unique ou de deux contrôleurs de stockage dans une configuration de cluster à haute disponibilité. Les configurations en autonome et en cluster prennent toutes deux en charge d'une à six étagères de disques.

La configuration de base du contrôleur 7320 comprend deux CPU, 4 ports intégrés GigE frontaux à 1 Gb/s, des alimentations redondantes, des options NIC pour la prise en charge frontale étendue, une sauvegarde sur bande, InfiniBand et un HBA SAS à double accès pour l'extension de stockage.

Les CPU appartiennent à la série Intel Xeon 5600, 2,40 GHz, 80 W, avec 4 processeurs coeur. La configuration de mémoire standard se compose de modules DIMM basse tension DDR3-1333 96 Go, 6x8 Go par CPU. La mémoire peut être mise à niveau vers 144 Go à l'aide de 9 modules DIMM basse tension DDR3-1333 de 8 Go par CPU (pour un total de 18 x 8 Go pour deux CPU). Les versions antérieures du contrôleur 7320 incluaient des options de mémoire de 24 Go (base), 48 Go ou 72 Go. La configuration en cluster utilise simplement deux serveurs et une carte de cluster dans chaque serveur pour une connexion de pulsation entre les serveurs.

Tout le stockage accessible à l'utilisateur est fourni par une à six étagères de disques externe(s) au(x) serveur(s). Les fonctions RAID sont gérées par logiciel. Des disques durs électroniques 18 Go SAS-1 ( 7320 SAS-2) sont utilisés pour le cache d'écriture à hautes performances (désigné par le terme LogZilla) ou pour les périphériques de journal d'intention ZFS (ZIL) : ils remplacent également un maximum de quatre des 24 unités d'une étagère. Les 20 unités restantes sont disponibles pour le stockage.

Reportez-vous au site http://www.oracle.com/us/products/servers-storage/storage/unified-storage/index.htmlhttp://www.oracle.com/us/products/servers-storage/storage/unified-storage/index.html pour obtenir les spécifications de composants les plus récentes.

Le système 7320 est un périphérique SAS-2 (Serial Attached SCSI 2.0, SCSI série 2.0) qui comprend un HBA, une étagère de disques et des disques (1 To et 2 To SAS-2). La topologie Fabric de stockage SAS-2 prend en charge un nombre plus élevé de cibles, une bande passante plus large, une fiabilité accrue et une plus grande échelle que la structure de stockage SAS-1.

Cartes

Les cartes suivantes sont installées sur le châssis du contrôleur de stockage 7320.

• Cartes riser PCIe : le contrôleur de stockage contient trois cartes riser PCIe qui sont des unités remplaçables par le client (CRU) et qui sont connectées à l'arrière de la carte mère. Chaque carte riser prend en charge une carte PCIe.

• Carte mère : La carte mère est une FRU et comprend des modules CPU, des emplacements pour 18 modules DIMM, des sous-systèmes de contrôle de mémoire et le sous-système de processeur de service (SP). Le sous-système SP contrôle l'alimentation de l'hôte ainsi que les événements système de l'hôte (alimentation et environnement). Le contrôleur SP est alimenté via le rail d'alimentation de veille de 3,3 V de l'hôte, disponible à tout moment lorsque le système reçoit du courant d'entrée CA et ce, même si l'appareil est arrêté.

• Carte de distribution de puissance : cette carte est une FRU et distribue une alimentation électrique de 12 V provenant des alimentations au reste du contrôleur de stockage. Cette carte est directement raccordée à la carte d'accès et à la carte mère par le biais d'une barre de bus et d'un câble ruban. Elle prend également en charge un interrupteur de verrouillage de capot supérieur kill.

• Carte d'accès : cette carte est une FRU et sert d'interconnexion entre la carte de distribution de puissance et les cartes d'alimentation de ventilateur, le backplane de disques durs et la carte d'E/S.

• Carte de ventilateur : les cartes de ventilateur sont des FRU et permettent d'alimenter les modules de ventilateur du contrôleur de stockage. En outre, elles sont dotées de DEL d'état de module de ventilateur et transmettent les données I2C de ces modules.

• Backplane de disque : le backplane de disque dur est une FRU et contient les connecteurs des unités de disque dur, ainsi que l'interconnexion de la carte d'E/S, les boutons d'alimentation et de localisation et les DEL d'état du système et des composants. Le contrôleur de stockage possède un backplane de huit disques. Chaque unité dispose d'une DEL pour la puissance/l'activité, les pannes et le retrait (non pris en charge).

La liste suivante énumère les cartes système remplaçables du contrôleur de stockage 7320.

Tableau 2-19  Cartes système remplaçables du contrôleur 7320

Numéro de référence Description FRU/CRU F541-2883-01 Carte Riser PCIe X8 1U CRU F541-2885-01 Carte Riser PCIe X16 1U CRU F541-4081-01 Carte mère et plateau RoHS FRU F511-1489-01 DB, carte de distribution de puissance FRU F511-1548-01 PCB, backplane 1U de 8 disques FRU F541-4275-02 PCBA, carte de connecteur, 1U FRU

Câbles

La liste suivante énumère les câbles remplaçables du contrôleur de stockage 7320.

Tableau 2-20  Câbles remplaçables du contrôleur 7320

Numéro de référence Description FRU/CRU F530-4228-01 Câble, mini SAS FRU (interne) F530-3927-01 FRU, CBL, PDB, MB, 1U+2U, RUBAN FRU (interne) F530-4431-01 Câble, données de ventilateur FRU (interne) F530-4417-01 Câble FRU, accès au ventilateur FRU (interne) F530-3880-01 Câble, assemblage, Ethernet, blindé, RJ45-RJ45, 6 m CRU (externe) F530-3883-01 Câble FRU, 2M, 4X Mini SAS CRU (externe)

Composants d'E/S de l'appareil 7320

L'illustration suivante et sa légende identifient les composants d'E/S du contrôleur de stockage.

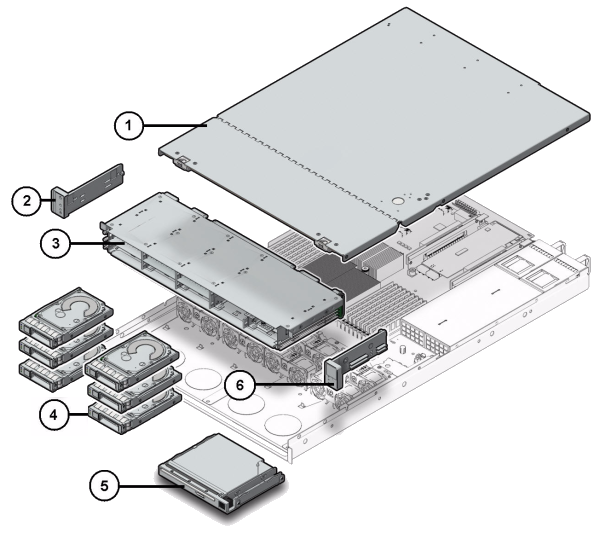

Figure 2-35  Composants d'E/S du contrôleur 7320

Légende de la figure 1 Capot supérieur 2 Ensemble de voyants lumineux gauche du panneau de contrôle 3 Panier d'unité 4 Disques durs électroniques 5 Module vide/USB 6 Ensemble de voyants lumineux droit du panneau de contrôle

Composants de mémoire et de CPU de l'appareil 7320

La liste suivante contient les composants de mémoire et de CPU remplaçables du système 7320.

Tableau 2-21  Composants de mémoire et de CPU remplaçables du contrôleur 7320

Numéro de référence Description FRU/CRU F371-4966-01 DIMM, 8 Go, DDR3, 2RX4, 13 CRU F371-4885-01 Intel E5620, 2.40G FRU

La carte mère du contrôleur de stockage dispose de 18 emplacements en deux groupes destinés à recevoir des modules de mémoire DIMM DDR3 standard. Tous les sockets doivent être occupés par un élément de remplissage ou un module de mémoire DIMM DDR3.

Figure 2-36  Composants de mémoire et de CPU du contrôleur 7320

Composants de distribution de puissance et de modules de ventilateur de l'appareil 7320

L'illustration suivante et sa légende identifient les composants de distribution de puissance/de modules de ventilateur du contrôleur de stockage.

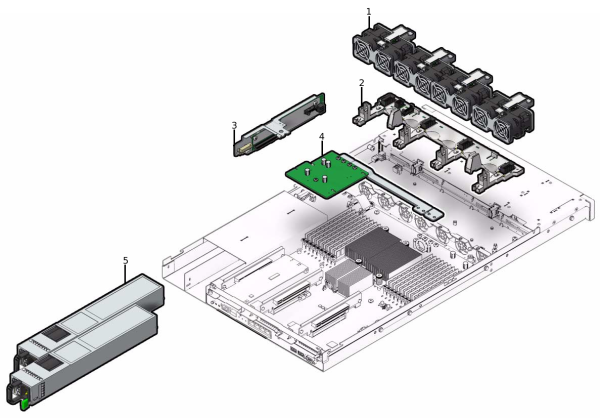

Figure 2-37  Composants de distribution de puissance et de modules de ventilateur du contrôleur 7320

Légende de la figure 1 Modules de ventilateur 4 Ensemble distribution de puissance/barre de bus 2 Carte de ventilateur 5 Alimentations électriques 3 Carte d'accès

Spécifications électriques

La liste suivante présente les spécifications électriques du contrôleur 7320.

Connecteurs

• Deux connecteurs C13 prévus pour des prises 110-220 V

Entrée

• Fréquences nominales : 50/60 Hz

• Plage de tension nominale : 100-120/200-240 V CA

• Valeur efficace du courant CA maximal : 9,0 A max.

• Plage de fonctionnement CA : 90-264 V CA

Sortie

• 3,3 V CC STBY : 3,6 A

• +12 V CC : 62,3 A

Dissipation d'énergie

• Consommation maximale : 873 W

• Chaleur en sortie max. : 2977 BTU/h

• Puissance apparente : 891 VA à 240 V CA, 0,98 P. F

Panneau avant de l'appareil 7320

L'illustration suivante et sa légende identifient les DEL du panneau avant.

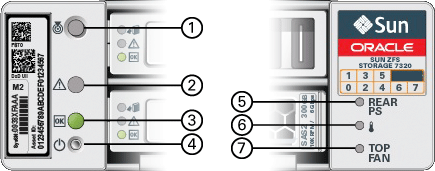

Figure 2-38  DEL du panneau avant du contrôleur 7320

Légende de la figure 1 Bouton/DEL de recherche 2 DEL d'intervention requise (orange) 3 DEL d'alimentation/OK (verte) 4 Bouton d'alimentation 5 Alimentation arrière 6 DEL de surchauffe du système 7 Ventilateur supérieur

La figure suivante et sa légende identifient l'emplacement des unités sur le panneau avant du système 7320. Deux unités de disques durs (HDD) mises en miroir qui stockent le système d'exploitation se trouvent dans les emplacements 0 et 1. Jusqu'à quatre disques durs électroniques (SSD ReadZilla) stockant le cache de lecture remplissent les emplacements 2 à 5, dans cet ordre. Les emplacements 6 à 7 sont vides et doivent contenir des éléments de remplissage de lecteur.

Figure 2-39  Emplacement des unités sur le panneau avant du contrôleur 7320

Tableau 2-22  Emplacement des unités sur le panneau avant du contrôleur 7320

Emplacements des unités de disque HDD1 HDD3 HDD5 HDD0 HDD2 HDD4 HDD6 HDD7
