Composants internes

Le châssis ZS3-2 est équipé des unités remplaçables sur site ( FRU) suivantes. Les FRU ne doivent pas être remplacées par le client mais uniquement par des techniciens de maintenance Oracle dûment formés.

Cartes PCIe riser : chaque système comprend trois cartes riser, chacune de ces cartes étant connectée à l'arrière de la carte mère. Chaque carte riser prend en charge deux cartes PCIe, qui sont des unités remplaçables par l'utilisateur (CRU).
Carte mère : la carte mère comprend des modules CPU, des emplacements pour 16 modules DIMM, des sous-systèmes de contrôle de mémoire et le sous-système de processeur de service (SP). Le sous-système SP contrôle l'alimentation de l'hôte ainsi que les événements système de l'hôte (alimentation et environnement). Le contrôleur SP est alimenté via le rail d'alimentation de veille de 3,3 V de l'hôte, disponible à tout moment lorsque le système reçoit du courant d'entrée CA et ce, même si le système est arrêté.
Carte de distribution de puissance : cette carte fournit une alimentation électrique de 12 V provenant des alimentations au reste du contrôleur. Cette carte est directement raccordée à la carte d'accès au connecteur et à la carte mère par le biais d'une barre de bus et d'un câble ruban. Elle prend également en charge un interrupteur de verrouillage de capot supérieur kill. Les alimentations sont directement connectées à la carte de distribution de puissance.
Backplane d'unité de stockage : le backplane d'unité de stockage contient les connecteurs des unités de stockage, ainsi que l'interconnexion de la carte d'E/S, les boutons d'alimentation et de localisation et les DEL d'état du système et des composants. Le système possède un backplane de 8 disques. Chaque unité dispose d'une DEL pour la puissance/l'activité, les pannes et la localisation.

Composants du stockage, de l'alimentation et du ventilateur

Les composants de stockage, d'alimentation et de refroidissement internes du contrôleur ZS3-2 sont décrits dans le schéma suivant et sa légende. Un composant identifié comme unité remplaçable sur site ( FRU) doit uniquement être remplacé par des techniciens de maintenance Oracle dûment formés.

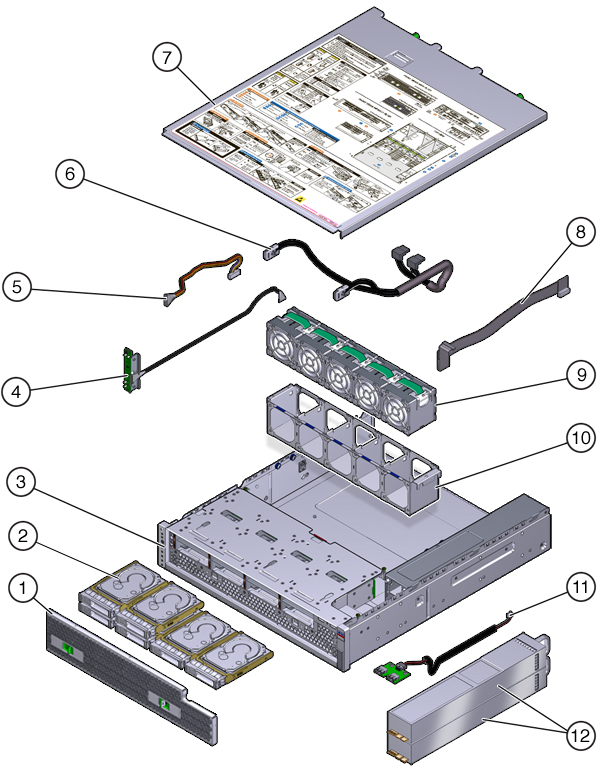

Figure 2-8 Composants du stockage, de l'alimentation et du ventilateur du contrôleur ZS3-2

image:schéma représentant les composants du stockage, de l'alimentation et du ventilateur du contrôleur ZS3-2

Légende de la figure
`1` Filtre à air	`5` Câble d'alimentation de l'unité (FRU)	`9` Modules de ventilateur
`2` Lecteurs	`6` Câble d'interface de l'unité (FRU)	`10` Plateau de ventilateur
`3` Châssis (FRU)	`7` Capot supérieur	`11` Carte USB (FRU)
`4` Carte DEL (FRU)	`8` Câble d'interface de la carte de distribution de courant (PDB) (FRU)	`12` Alimentations électriques

Câbles internes

Le contrôleur ZS3-2 contient les câbles internes d'unité remplaçable sur site ( FRU) suivants. Les FRU ne doivent pas être remplacées par le client mais uniquement par des techniciens de maintenance Oracle dûment formés.

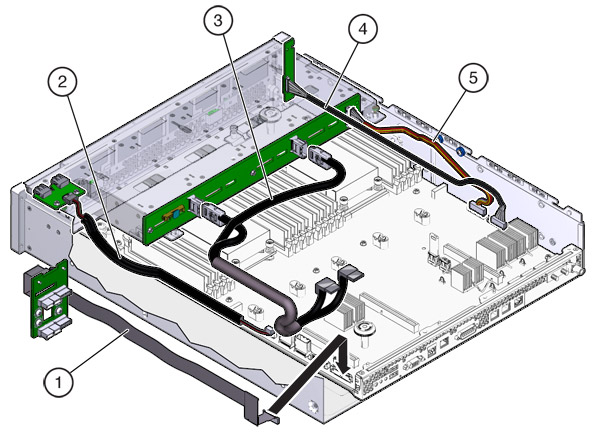

Figure 2-9 Câbles internes du contrôleur ZS3-2

image:schéma représentant les câbles internes du contrôleur ZS3-2

Légende de la figure
`1` Câble d'interface de la carte de distribution de courant (PDB)	`3` Câble d'interface de l'unité	`5` Câble d'alimentation de l'unité
`2` Câble de la carte USB	`4` Câble de la carte DEL
