Composants internes

Les cartes suivantes sont installées sur le châssis.

• Cartes riser PCIe : Chaque carte riser prend en charge deux cartes PCIe qui sont remplaçables par le client. Chaque système comprend deux cartes riser, chacune étant connectée à l'arrière de la carte mère.

• Carte mère : La carte mère est une FRU et comprend des modules CPU, des emplacements pour 18 modules DIMM, des sous-systèmes de contrôle de mémoire et le sous-système de processeur de service (SP). Le sous-système SP contrôle l'alimentation de l'hôte ainsi que les événements système de l'hôte (alimentation et environnement). Le contrôleur SP est alimenté via le rail d'alimentation de veille de 3,3 V de l'hôte, disponible à tout moment lorsque le système reçoit du courant d'entrée CA et ce, même si le système est arrêté.

• Carte de distribution de puissance : cette carte est une FRU et distribue une alimentation électrique de 12 V provenant des alimentations au reste du contrôleur de stockage. Cette carte est directement raccordée à la carte d'accès au connecteur et à la carte mère par le biais d'une barre de bus et d'un câble ruban. Elle prend également en charge un interrupteur de verrouillage de capot supérieur kill. Les alimentations sont directement connectées à la carte de distribution de puissance.

• Carte d'accès au connecteur : la carte d'accès au connecteur est une FRU et est utilisée comme interconnexion entre la carte de distribution de puissance et les cartes d'alimentation de ventilateur, le backplane de l'unité de stockage et la carte d'E/S. Elle contient également l'interrupteur de verrouillage de capot supérieur "kill".

• Cartes d'alimentation de ventilateur : les deux cartes d'alimentation de ventilateur sont des FRU et permettent d'alimenter les modules de ventilateur du système. En outre, elles sont dotées de DEL d'état de module de ventilateur et transmettent les données I2C de ces modules.

• Backplane d'unité de stockage : le backplane d'unité de stockage est une FRU et contient les connecteurs des unités de stockage, ainsi que l'interconnexion de la carte d'E/S, les boutons d'alimentation et de localisation et les DEL d'état du système et des composants. Le système possède un backplane de 12 disques. Chaque unité dispose d'une DEL pour la puissance/l'activité, les pannes et la localisation.

Composants d'E/S

La figure suivante et sa légende présentent les composants d'E/S du système 7120.

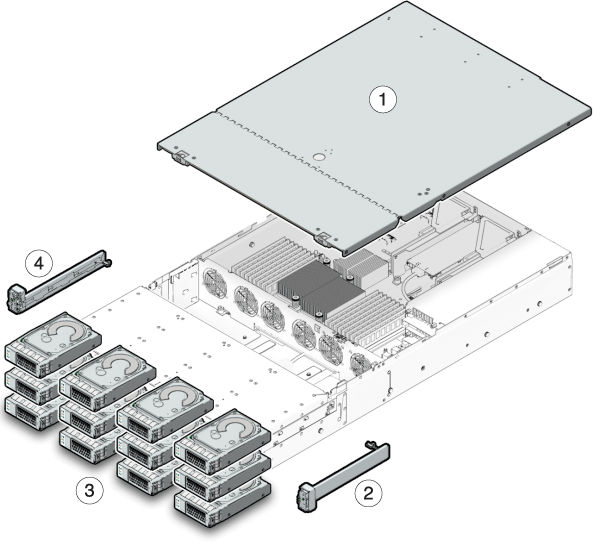

Figure 2-29  Composants d'E/S du contrôleur 7120

Câbles

Le schéma suivant et sa légende présentent le câblage interne du contrôleur de stockage.

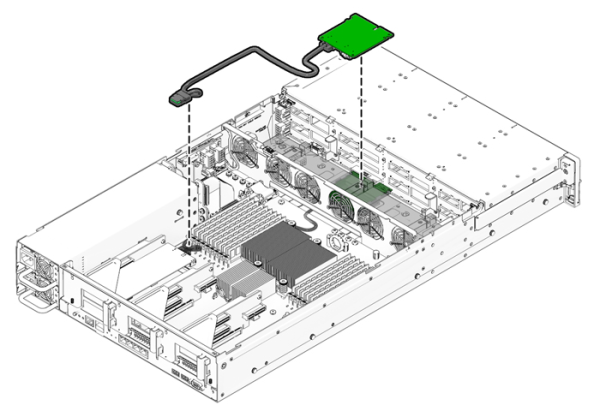

Figure 2-30  Câble de données d'unité de stockage du contrôleur 7120

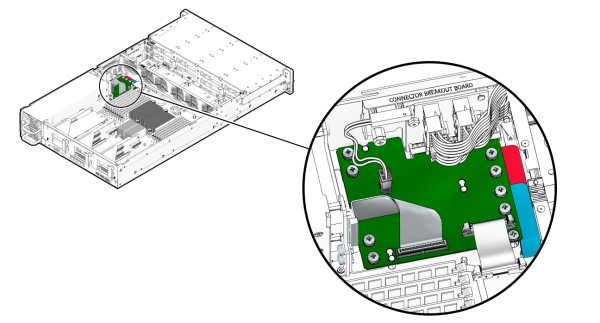

Figure 2-31  Câble ruban du contrôleur 7120

CPU et mémoire

La carte mère du contrôleur 7120 possède 18 emplacements en deux groupes destinés à recevoir des modules de mémoire DIMM DDR3 standard. La configuration de mémoire standard se compose de modules DIMM basse tension (LV) DDR-1333 48 Go, 6x8 Go.

Les composants de CPU et de mémoire remplaçables du système 7120 sont répertoriés ci-dessous.

Tous les sockets doivent être occupés par un élément de remplissage ou un module de mémoire DIMM DDR3. Tous les modules DIMM DDR3 doivent être identiques. Des modules DIMM sont préinstallés dans les emplacements P0 D1, D2, D4, D5, D7 et D8.

Figure 2-32  Composants de mémoire et de CPU du contrôleur 7120

Distribution de puissance, module de ventilateur et composants de disque

Les modules de ventilateur et les DEL sont présentés dans l'illustration suivante.

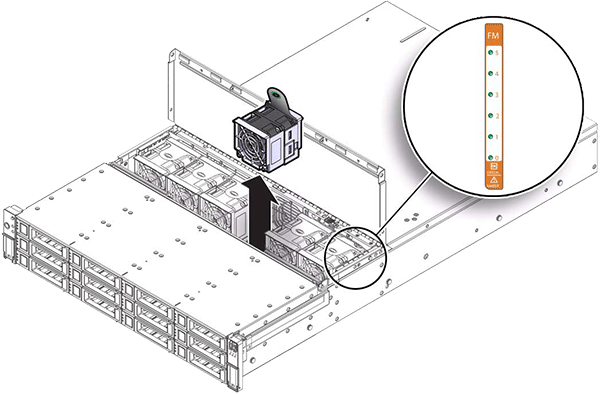

Figure 2-33  Modules de ventilateur et DEL du contrôleur 7120

Le schéma suivant et sa légende présentent la distribution de puissance et les composants associés.

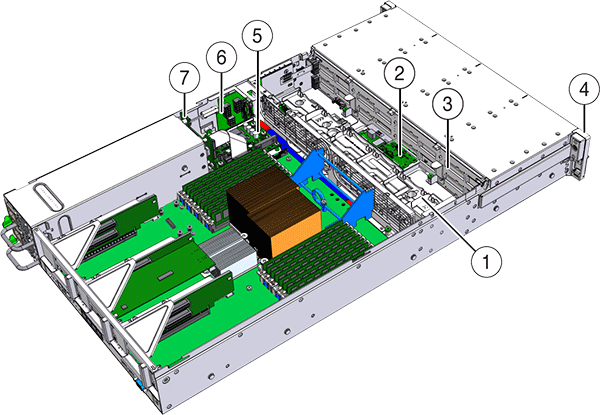

Figure 2-34  Carte de distribution de puissance et composants associés du contrôleur 7120
