Présentation du châssis

L'appareil Sun ZFS Storage est un système x64 de niveau professionnel monté en rack à deux sockets équipé d'un processeur Intel Xeon. Doté de quatre emplacements PCIe et de 18 emplacements de module DIMM, il associe performances élevées et possibilités d'extension dans un rack 2U compact. Reportez-vous au site http://www.oracle.com/us/products/servers-storage/storage/nas/overview/index.htmlhttp://www.oracle.com/us/products/servers-storage/storage/nas/overview/index.html pour obtenir les spécifications de composants les plus récentes.

Reportez-vous au livre blanc Implementing Fibre Channel SAN Boot with Oracle's Sun ZFS Storage Appliance à l'adresse http://www.oracle.com/technetwork/articles/servers-storage-admin/fbsanboot-365291.htmlhttp://www.oracle.com/technetwork/articles/servers-storage-admin/fbsanboot-365291.html pour plus d'informations sur les possibilités d'initialisation à partir d'un réseau de stockage FC à l'aide d'un appareil Sun ZFS Storage 7120.

Le système 7120 est un contrôleur autonome constitué d'un HBA SAS-2 interne et offrant l'extensibilité de l'étagère de disques, l'accélération flash d'écriture et un stockage sur disque dur de 11 x 300 Go 15K, 600 Go 15K, 1 To 7,2K, 2 To 7,2K ou 3 To 7,2K. La topologie Fabric de stockage SAS-2 prend en charge un plus grand nombre de cibles et une bande passante plus large tout en offrant une fiabilité accrue à plus grande échelle.

Les dimensions du format de châssis 2U sont les suivantes :

Tableau 2-13  Dimensions du contrôleur 7120
Dimensions
Mesure
Dimensions
Mesure
Hauteur
87,6 mm
Profondeur
765,25 mm
Largeur
436,8 mm
Poids
29,54 kg

Panneau avant

Le schéma suivant et sa légende présentent le panneau avant et les emplacements d'unités. Le disque dur électronique (SSD) Logzilla 3,5" se trouve dans l'emplacement 3 et n'est pas pris en charge dans les contrôleurs configurés avec le logiciel HBA flash Logzilla Sun Aura interne.

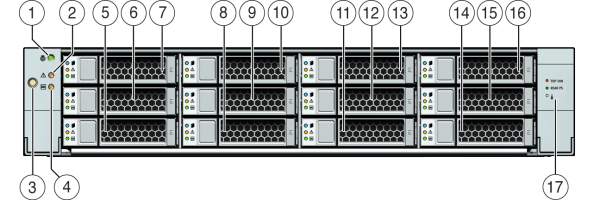

Figure 2-25  Panneau avant du contrôleur 7120

image:schéma représentant le panneau avant du contrôleur 7120
Légende de la figure
1 Bouton/DEL de localisation (blanc)
7 HDD 2
13 HDD 8
2 DEL d'intervention requise (orange)
8 HDD ou SSD 3
14 HDD 9
3 Bouton d'alimentation
9 HDD 4
15 HDD 10
4 DEL d'alimentation/OK (verte)
10 HDD 5
16 HDD 11
5 HDD 0
11 HDD 6
17 Carte des disques durs
6 HDD 1
12 HDD 7

Panneau arrière

Le schéma suivant et sa légende présentent le panneau arrière.


Remarque -  Les cartes PCIe HCAdapter QDR Infiniband 4x 40 Gb/s à double accès Sun facultatives (375-3606-01) peuvent se trouver dans les emplacements 1, 2, ou 3. Les cartes d'extension HCA 375-3606-01 ne sont pas prises en charge dans les configurations réseau de 10 Gb.

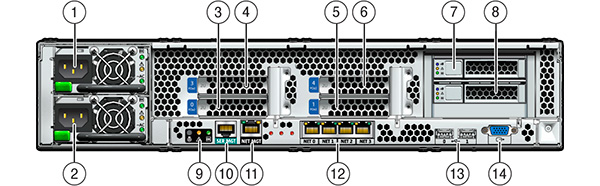

Figure 2-26  Panneau arrière du contrôleur 7120

image:schéma représentant le panneau arrière du contrôleur 7120
Légende de la figure
1 Unité d'alimentation 1
6 PCIe 4
11 Port de gestion réseau
2 Unité d'alimentation 0
7 HDD d'initialisation 1
12 Ports Gigabit Ethernet NET 0, 1, 2, 3
3 PCIe 0
8 HDD d'initialisation 0
13 Ports USB 2.0 (0, 1)
4 PCIe 3
9 DEL de statut du système sur le panneau arrière
14 Port vidéo HD15
5 PCIe 1
10 Port de gestion série

Le connecteur de gestion série (SER MGT) est un port RJ-45 et fournit une connexion de terminal à la console SP.

Figure 2-27  Port de gestion série du contrôleur 7120

image:schéma représentant le port de gestion série du contrôleur 7120

Le connecteur de gestion réseau (NET MGT) est un port RJ-45 et fournit une interface de terminal vers la console SP de rechange.

Figure 2-28  Port de gestion réseau du contrôleur 7120

image:schéma représentant le port de gestion réseau du contrôleur 7120

La carte mère comporte quatre ports Gigabit Ethernet RJ-45 (NET0, NET1, NET2, NET3) qui fonctionnent à des vitesses de 10/100/1000 Mbits/sec. Ces interfaces réseau doivent être configurées avant leur utilisation.
