Composants

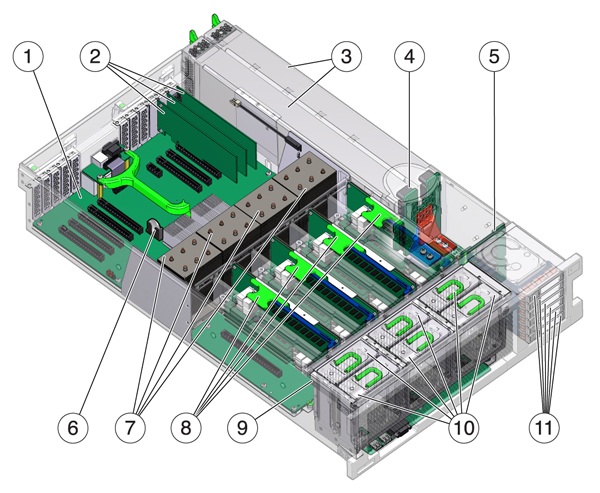

L'illustration suivante présente les composants du contrôleur ZS3-4 et la légende permet de les identifier.

Figure 2-17  Composants du contrôleur ZS3-4

image:schéma représentant les composants du contrôleur ZS3-4
Légende de la figure
1 Carte mère
7 CPU et dissipateurs de chaleur
2 Cartes PCIe profil bas
8 Cartes riser de mémoire
3 Alimentations électriques
9 Carte de ventilateur
4 Backplane d'alimentation
10 Modules de ventilateur
5 Backplane de disque
11 Unités d'initialisation et disques durs électroniques (SSD)
6 Batterie au lithium du système

CPU et mémoire

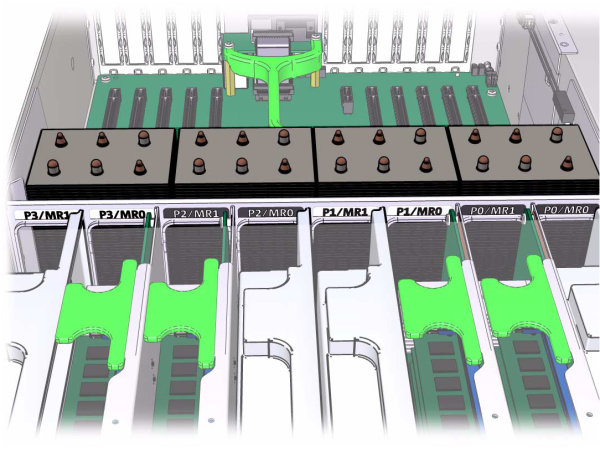

Le contrôleur ZS3-4 contient des DIMM DDR3 16 Go installés sur les huit cartes riser, prenant en charge 1 To de mémoire.

Figure 2-18  Cartes riser DIMM du contrôleur ZS3-4

image:schéma représentant les cartes riser DIMM du contrôleur ZS3-4

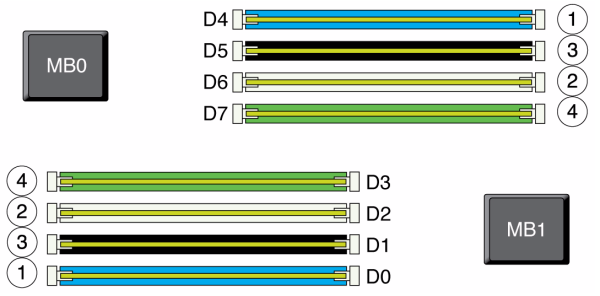

Reportez-vous à l'étiquette de maintenance sur le capot pour obtenir des informations relatives à la position des DIMM. Sur chaque carte riser de mémoire, les emplacements D0, D2, D4 et D6 doivent être remplis ; facultativement, les emplacements D1, D3, D5 et D7 peuvent être remplis de manière groupée sur toutes les cartes riser de mémoire installées. Tous les modules DIMM du système doivent être identiques.

Figure 2-19  Placement des modules DIMM du contrôleur ZS3-4

image:schéma représentant le placement des modules DIMM du contrôleur ZS3-4

Les noms des modules DIMM dans les journaux de l'appareil et la vue Maintenance > Matériel sont affichés avec un nom complet, par exemple /SYS/MB/P0/D7.

Modules de ventilateur

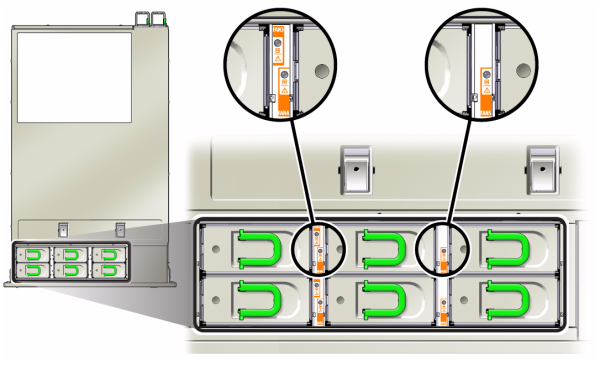

L'illustration suivante présente les modules de ventilateur et les DEL des modules de ventilateur du contrôleur. Les DEL suivantes s'allument lorsqu'une panne de module de ventilateur est détectée :

Figure 2-20  Modules de ventilateur du contrôleur ZS3-4

image:schéma représentant les modules de ventilateur du contrôleur ZS3-4

Il peut arriver que la DEL de surchauffe du système s'allume si une panne de ventilateur entraîne une augmentation de la température de fonctionnement du système.

Options NIC/HBA

Ce tableau décrit les options de carte PCIe NIC/HBA pour les configurations ZS3-4 en autonome et en cluster.

Tableau 2-10  Options NIC/HBA du contrôleur ZS3-4
Référence marketing
Description
SG-SAS6-INT-Z
HBA interne SAS-2 à 8 ports, 6 Gb/s
SG-XPCIE2FC-QF8-Z
HBA FC 8 Gb à 2 ports
7103791
HBA externe (SAS-2 4x4) à 4 ports, 6 Gb/s
7101674
FC HBA à 2 ports, 16 Go
7100477
UTP en cuivre Ethernet 1 Gb 4 ports
7100488
Base-T Ethernet cuivre 10 Gb à 2 ports
X4242A
HCA CX2 InfiniBand à 2 ports
X1109A-Z
10GbE SFP+ NIC à 2 ports
X2129A
Transcepteur 850NM, 1/10GPS, courte portée, SFP
X5562A-Z
Transcepteur 10GbE/1GbE, longue portée, SFP

Connecteurs

Le connecteur de gestion série (SER MGT) est un connecteur RJ-45 et fournit une connexion de terminal à la console SP.

Figure 2-21  Port de gestion série du contrôleur ZS3-4

image:schéma représentant le port de gestion série du contrôleur ZS3-4

Le connecteur de gestion réseau (NET MGT) est un connecteur RJ-45 et fournit une interface LAN à la console SP.

Figure 2-22  Port de gestion réseau du contrôleur ZS3-4

image:schéma représentant le port de gestion réseau du contrôleur ZS3-4

Quatre connecteurs Gigabit Ethernet RJ-45 (NET0, NET1, NET2, NET3) sont situés sur la carte mère et fonctionnent à des vitesses de 10/100/1000 Mbits/s. Ces interfaces réseau doivent être configurées avant leur utilisation.

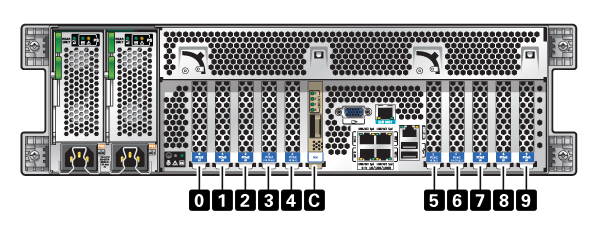

Options PCIe

Ce tableau décrit la configuration PCIe de base et les affectations d'emplacements facultatifs pour les configurations ZS3-4 en autonome et en cluster.

Tableau 2-11  Options PCIe du contrôleur ZS3-4
Emplacement
Numéro de série
Description
Max
Remarque
0
7047852
HBA interne SAS-2 à 8 ports
1
Configuration de base
1
7067091
HBA externe SAS-2 à 4 ports (4x4)
4
Configuration de base
2
7067091
HBA externe SAS-2 à 4 ports (4x4)
4
Backend facultatif supplémentaire
2
7070006
NIC Ethernet cuivre 10 Gb à 2 ports
4
Facultatif, recommandé, frontal
2
375-3696-01
HCA CX2 InfiniBand à 2 ports
4
Facultatif, recommandé, frontal
2
7070195
UTP NIC en cuivre Ethernet à 4 ports, 1 Gb
4
Facultatif, recommandé, frontal
2
7051223
NIC optique Ethernet 10GbE à 2 ports
6
Facultatif, recommandé, frontal
2
371-4325-02
HBA FC 8 Gb à 2 ports
4
Cible ou initiateur FC facultatif (sauvegarde)
2
7023303
FC HBA à 2 ports, 16 Go
4
Cible ou initiateur FC facultatif (sauvegarde)
3
7070006
NIC Ethernet cuivre 10 Gb à 2 ports
4
Facultatif, recommandé, frontal
3
375-3696-01
HCA CX2 InfiniBand à 2 ports
4
Facultatif, recommandé, frontal
3
7070195
UTP NIC en cuivre Ethernet à 4 ports, 1 Gb
4
Facultatif, recommandé, frontal
3
7051223
NIC optique Ethernet 10GbE à 2 ports
6
Facultatif, recommandé, frontal
3
371-4325-02
HBA FC 8 Gb à 2 ports
4
Cible ou initiateur FC facultatif (sauvegarde)
3
7023303
FC HBA à 2 ports, 16 Go
4
Cible ou initiateur FC facultatif (sauvegarde)
4
7070006
NIC Ethernet cuivre 10 Gb à 2 ports
4
Facultatif, recommandé, frontal
4
375-3696-01
HCA CX2 InfiniBand à 2 ports
4
Facultatif, recommandé, frontal
4
7070195
UTP NIC en cuivre Ethernet à 4 ports, 1 Gb
4
Facultatif, recommandé, frontal
4
7051223
NIC optique Ethernet 10GbE à 2 ports
6
Facultatif, recommandé, frontal
4
371-4325-02
HBA FC 8 Gb à 2 ports
4
Cible ou initiateur FC facultatif (sauvegarde)
4
7023303
FC HBA à 2 ports, 16 Go
4
Cible ou initiateur FC facultatif (sauvegarde)
C
511-1496-05
Cluster Controller 200
1
Configuration de base de cluster
5
7070006
NIC Ethernet cuivre 10 Gb à 2 ports
4
Facultatif, recommandé, frontal
5
375-3696-01
HCA CX2 InfiniBand à 2 ports
4
Facultatif, recommandé, frontal
5
7070195
UTP Ethernet 1GbE à 4 ports
4
Facultatif, recommandé, frontal
5
7051223
NIC optique Ethernet 10GbE à 2 ports
6
Facultatif, recommandé, frontal
5
371-4325-02
HBA FC 8 Gb à 2 ports
4
Cible ou initiateur FC facultatif (sauvegarde)
5
7023303
FC HBA à 2 ports, 16 Go
4
Cible ou initiateur FC facultatif (sauvegarde)
6
7070006
NIC Ethernet cuivre 10 Gb à 2 ports
4
Facultatif, recommandé, frontal
6
375-3696-01
HCA CX2 InfiniBand à 2 ports
4
Facultatif, recommandé, frontal
6
7070195
UTP NIC en cuivre Ethernet à 4 ports, 1 Gb
4
Facultatif, recommandé, frontal
6
7051223
NIC optique Ethernet 10GbE à 2 ports
6
Facultatif, recommandé, frontal
6
371-4325-02
HBA FC 8 Gb à 2 ports
4
Cible ou initiateur FC facultatif (sauvegarde)
6
7023303
FC HBA à 2 ports, 16 Go
4
Cible ou initiateur FC facultatif (sauvegarde)
7
7067091
HBA externe à 4 ports (4x4)
4
Backend facultatif supplémentaire
7
7070006
NIC Ethernet cuivre 10 Gb à 2 ports
4
Facultatif, recommandé, frontal
7
371-4325-02
HBA FC 8 Gb à 2 ports
4
Facultatif, recommandé, frontal
7
375-3696-01
HCA CX2 InfiniBand à 2 ports
4
Facultatif, recommandé, frontal
7
7051223
NIC optique Ethernet 10GbE à 2 ports
6
Facultatif, recommandé, frontal
7
7070195
UTP NIC en cuivre Ethernet à 4 ports, 1 Gb
4
Facultatif, recommandé, frontal
7
371-4325-02
HBA FC 8 Gb à 2 ports
4
Cible ou initiateur FC facultatif (sauvegarde)
7
7023303
FC HBA à 2 ports, 16 Go
4
Cible ou initiateur FC facultatif (sauvegarde)
8
7067091
HBA externe SAS-2 à 4 ports (4x4)
4
Configuration de base
9
371-4325-02
HBA FC 8 Gb à 2 ports
4
Cible ou initiateur FC facultatif (sauvegarde)
9
7070006
NIC Ethernet cuivre 10 Gb à 2 ports
4
Facultatif, recommandé, frontal
9
7070195
UTP NIC en cuivre Ethernet à 4 ports, 1 Gb
4
Facultatif, recommandé, frontal
9
7051223
NIC optique Ethernet 10GbE à 2 ports
6
Facultatif, recommandé, frontal
9
7023303
FC HBA à 2 ports, 16 Go
4
Cible ou initiateur FC facultatif (sauvegarde)

Ordre des emplacements PCIe

Lors de l'installation de cartes PCIe supplémentaires à votre configuration de base, les cartes doivent être ajoutées dans un ordre spécifique.


Remarque -  L'emplacement 0 reçoit toujours un HBA interne SAS-2. Les emplacements 1 et 8 sont réservés aux HBA internes et externes SAS-2 4x4.

Figure 2-23  Ordre des emplacements pour les cartes PCIe du contrôleur ZS3-4

image:schéma représentant l'ordre des emplacements pour les cartes PCIe du contrôleur ZS3-4

Installez les cartes PCIe facultatives dans l'ordre suivant :

Tableau 2-12  Ordre des emplacements et des cartes PCIe facultatives du contrôleur ZS3-4
Carte PCIe
Ordre des emplacements
1. HBA externe SAS-2 à 4 ports (4x4)
Emplacements 2, 7
2. HBA 8 Gb FC
Emplacement 9
Les HBA FC supplémentaires sont installés en dernier
3. HCA InfiniBand
Emplacements 3, 6, 4, 5, 2, 7
4. NIC Ethernet 10 Gb à 2 ports
Emplacements 3, 6, 4, 5, 2, 7, 9
Remarque : Si vous ajoutez un NIC optique Ethernet 10 Gb à 2 ports et un NIC cuivre Ethernet 10 Gb à 2 ports, le NIC optique Ethernet 10 Gb est prioritaire pour le placement.
5. NIC Ethernet 1 Gb à 4 ports
Emplacements 3, 6, 4, 5, 2, 7, 9
6. HBA FC 16 Gb
Emplacements 3, 6, 4, 5, 2, 7, 9
7. HBA 8 Gb FC restants
Emplacements 3, 6, 4, 5, 2, 7 (pour l'emplacement 9, voir l'étape 2)
