Présentation des étagères de disques

Les étagères de disques Oracle sont des périphériques SCSI série (SAS) à haute disponibilité offrant un stockage étendu. Les composants principaux sont remplaçables à chaud, notamment les disques, les modules d'E/S ( IOM) ou les cartes de module d'interface SAS (SIM) permettant de se connecter aux contrôleurs et à d'autres étagères de disques, ainsi que la double alimentation de partage de charge avec les modules de ventilateur. Il en résulte un environnement tolérant aux pannes qui ne présente aucun point de panne unique. Le statut des composants est indiqué à l'aide de voyants situés sur l'étagère de disques et s'affiche dans l'écran Maintenance > Matériel de la BUI.

Reportez-vous à la sectionProcédures de maintenance des étagères de disques pour obtenir des instructions sur le remplacement des composants des étagères de disques.


Remarque -  Vous pouvez ajouter des étagères de disques à des contrôleurs de stockage autonomes ou en cluster sans mettre l'appareil hors tension ou sans perte de service aux clients.

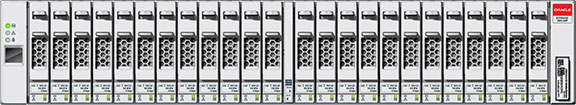

Figure 2-53  Oracle Storage Drive Enclosure DE2-24P

image:schéma représentant Oracle Storage Drive Enclosure DE2-24P

Oracle Storage Drive Enclosure DE2-24P est un châssis 2U prenant en charge 24 disques SAS-2 de 2,5". Les unités de disque dur hautes performances assurent un stockage fiable et les disques durs électroniques permettent des opérations d'écriture accélérées. Cette étagère de disques est équipée de modules d'E/S (IOM) doubles et redondants et d'une double alimentation avec modules de ventilateur.

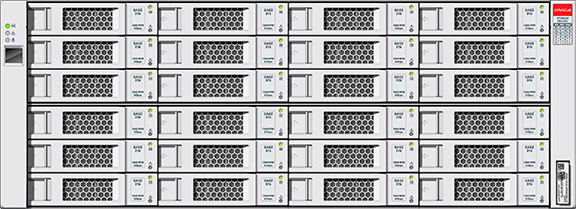

Figure 2-54  Oracle Storage Drive Enclosure DE2-24C

image:schéma représentant Oracle Storage Drive Enclosure DE2-24C

Oracle Storage Drive Enclosure DE2-24C est un châssis 4U prenant en charge 24 disques SAS-2 de 3,5". Les disques durs électroniques permettent des opérations d'écriture accélérées et les unités de disque dur à haute capacité assurent un stockage fiable. Cette étagère de disques est équipée de modules d'E/S (IOM) doubles et redondants et d'une double alimentation avec modules de ventilateur.

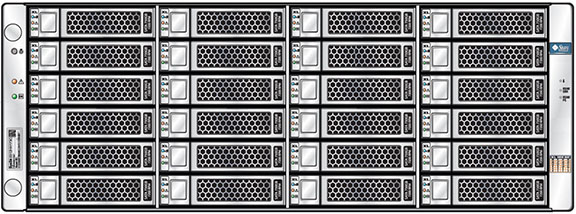

Figure 2-55  Sun Disk Shelf 24x3,5" SAS-2

image:schéma représentant Sun Disk Shelf 24x3,5“ SAS-2

L'étagère de disques Sun Disk Shelf est un châssis 4U prenant en charge 24 disques SAS-2 de 3,5". Les disques durs électroniques permettent des opérations d'écriture accélérées et les unités de disque dur à haute capacité assurent un stockage fiable. L'étagère de disques est équipée de cartes de modules d'interface SAS (SIM) doubles et redondantes et d'une double alimentation avec modules de ventilateur.

SAS-2

La topologie Fabric de stockage SAS-2 (Serial Attached SCSI 2.0) prend en charge un nombre plus élevé de cibles, une bande passante plus large, une fiabilité accrue et une plus grande échelle. Les améliorations de fiabilité et d'échelle sont obtenues grâce à des disques SAS-2 pouvant être montés en guirlande et connectés à un nombre d'étagères pouvant atteindre 36 étagères pour certains systèmes, pour un total de 864 disques. En outre, le HBA SAS-2 à hautes performances est conçu pour la famille Oracle ZFS Storage Appliance avec une puce standard capable de prendre en charge une grande densité de périphériques cible et pouvant être connectée à 1024 cibles.

Avec cette topologie Fabric, il est recommandé d'appliquer des étagères entières aux pools, afin de bénéficier des avantages des configurations sans point de panne unique et d'un entrelacement réparti sur le plus grand nombre possible de périphériques.

Les étagères suivantes implémentent les disques SAS-2 :

Panneau avant

Le panneau avant est composé de disques et de voyants.

Emplacements des unités de disque

Les illustrations suivantes présentent les emplacements des unités de disque.

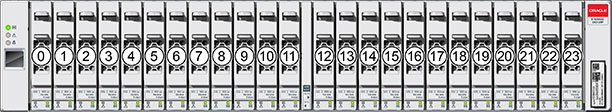

Figure 2-56  Emplacement des unités de disques Oracle Storage Drive Enclosure DE2-24P

image:schéma représentant l'emplacement des unités de disques Oracle Storage Drive Enclosure DE2-24P

Jusqu'à quatre disques durs électroniques SSD Logzilla sont pris en charge par étagère de disques.

Les SSD Logzilla doivent être installés dans l'ordre des emplacements 20, 21, 22 et 23.

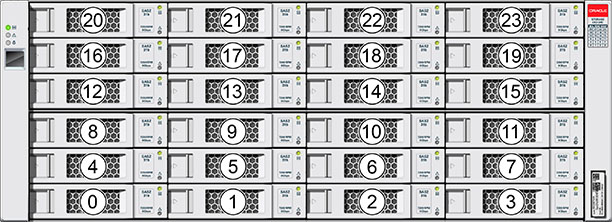

Figure 2-57  Emplacement des unités de disque Oracle Storage Drive Enclosure DE2-24C et Oracle Disk Shelf

image:schéma représentant l'emplacement des unités de disque Oracle Storage Drive Enclosure DE2-24C et Oracle Disk Shelf

Jusqu'à quatre disques durs électroniques SSD Logzilla sont pris en charge par étagère de disques.

Les SSD Logzilla doivent être installés dans l'ordre des emplacements 20, 21, 22 et 23. (Oracle Storage Drive Enclosure DE2-24C est illustré et représente les deux modèles)

Indicateurs du panneau avant

Les illustrations suivantes présentent les indicateurs du panneau avant.

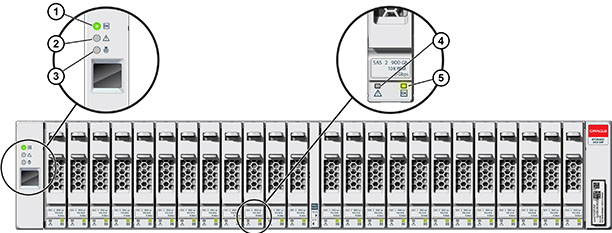

Figure 2-58  Indicateurs sur le panneau avant pour Oracle Storage Drive Enclosure DE2-24P

image:schéma représentant indicateurs sur le panneau avant pour Oracle Storage Drive Enclosure DE2-24P
Légende de la figure
1 Indicateur d'alimentation du système
4 Indicateur de panne d'
2 Indicateur de panne de module
5 Indicateur d'alimentation/d'activité
3 Indicateur de localisation

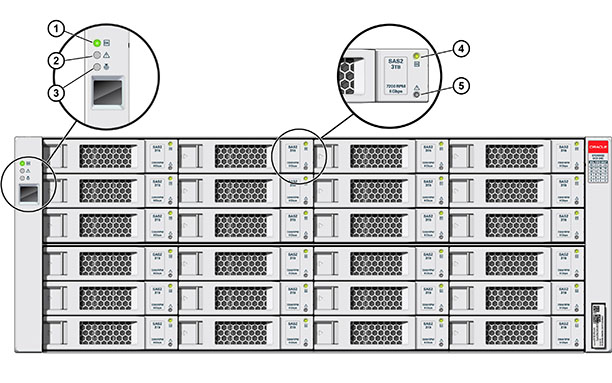

Figure 2-59  Indicateurs sur le panneau avant pour Oracle Storage Drive Enclosure DE2-24C

image:schéma représentant les indicateurs sur le panneau avant pour Oracle Storage Drive Enclosure DE2-24C
Légende de la figure
1 Indicateur d'alimentation du système
4 Indicateur d'alimentation/d'activité
2 Indicateur de panne de module
5 Indicateur de panne d'
3 Indicateur de localisation

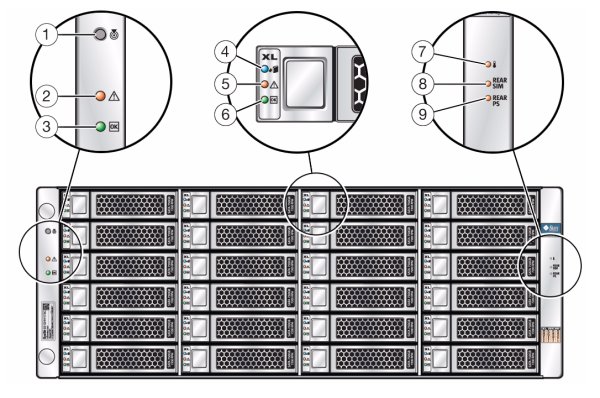

Figure 2-60  Indicateurs sur le panneau avant pour Sun Disk Shelf

image:schéma représentant les indicateurs sur le panneau avant pour Sun Disk Shelf
Légende de la figure
1 Bouton et indicateur de localisation
4 Indicateur de disque prêt à être retiré
7 Indicateur d'avertissement de surchauffe
2 Indicateur de panne système
5 Indicateur de panne de disque
8 Indicateur de panne de carte de module SIM
3 Indicateur d'alimentation du système
6 Indicateur d'activité du disque
9 Indicateur de panne d'alimentation

Panneau arrière

Le panneau arrière comporte les alimentations électriques, les ventilateurs, les modules E/S ( IOM) ou les modules SAS Interface (SIM) et les voyants.

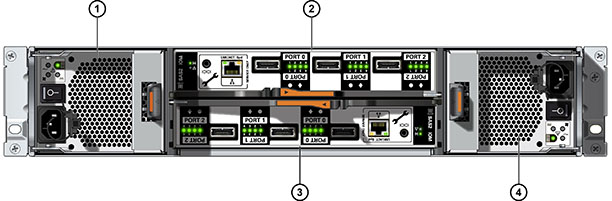

Figure 2-61  Panneau arrière d'Oracle Storage Drive Enclosure DE2-24P

image:schéma représentant le panneau arrière d'Oracle Storage Drive Enclosure DE2-24P
Légende de la figure
1 Alimentation avec module de ventilateur 0
3 Module E/S 0
2 Module E/S 1
4 Alimentation avec module de ventilateur 1

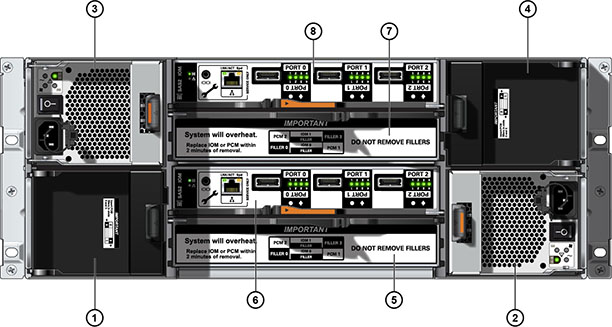

Figure 2-62  Panneau arrière d'Oracle Storage Drive Enclosure DE2-24C

image:schéma représentant le panneau arrière d'Oracle Storage Drive Enclosure DE2-24C
Légende de la figure
1 Panneau de remplissage d'alimentation, emplacement 0
4 Panneau de remplissage d'alimentation, emplacement 3
7 Panneau de remplissage de module d'E/S
2 Alimentation avec module de ventilateur 1
5 Panneau de remplissage de module d'E/S
8 Module E/S 1
3 Alimentation avec module de ventilateur 2
6 Module E/S 0


Remarque -  Il est essentiel que les alimentations et les panneaux de remplissage correspondants soient placés dans les emplacements adéquats.

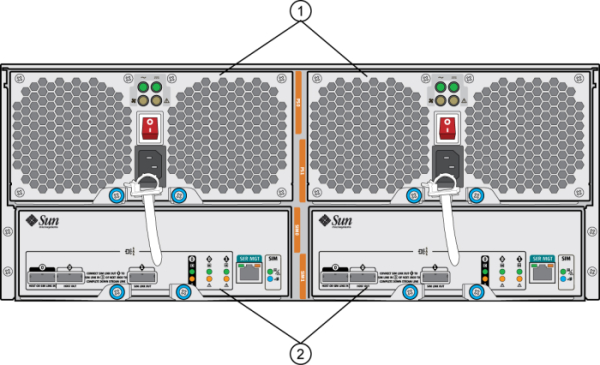

Figure 2-63  Panneau arrière de Sun Disk Shelf

image:schéma représentant le panneau arrière de Sun Disk Shelf
Légende de la figure
1 Modules d'alimentation avec ventilateurs intégrés. L'alimentation 0 est à gauche et l'alimentation 1 est à droite.
2 Cartes de module d'interface SAS (SIM) amovibles. Le module SIM 0 est à gauche et le module SIM 1 est à droite.
Indicateurs de module d'E/S

Les étagères de disques suivantes sont équipées de modules d'E/S ( IOM) :

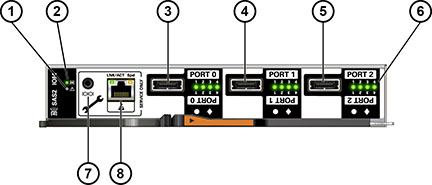

Figure 2-64  Indicateurs de module d'E/S

image:schéma représentant les indicateurs de module d'E/S
Légende de la figure
1 Indicateur de panne/de localisation
4 SAS-2 Port 1
7 Pour la maintenance Oracle uniquement
2 Indicateur d'alimentation/OK
5 SAS-2 Port 2
8 Pour la maintenance Oracle uniquement
3 SAS-2 Port 0
6 Indicateurs d'activité du port hôte
Indicateurs de carte de module SIM

Les étagères de disques suivantes sont équipées de cartes de module SIM :

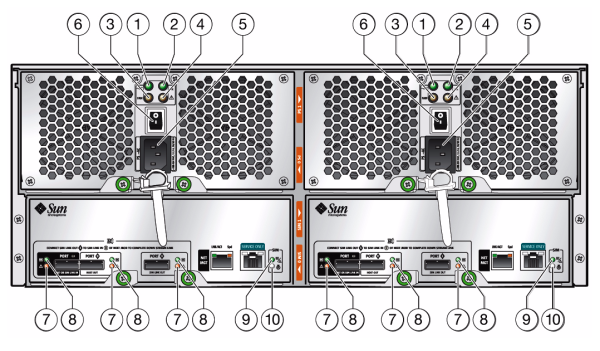

L'illustration suivante présente les indicateurs de carte de module SIM de l'étagère de disques Sun Disk Shelf.

Figure 2-65  Indicateurs de carte de module SIM

image:schéma représentant les indicateurs de carte de module SIM
Légende de la figure
1 Indicateur d'alimentation CA
6 Bouton d'alimentation
2 Indicateur d'alimentation CC
7 Indicateur de panne de port
3 Indicateur de panne de ventilateur
8 Indicateur de port OK
4 Indicateur de panne d'alimentation
9 Indicateur de carte de module SIM OK (vert)/Indicateur de panne de carte de module SIM (orange)
5 Connecteur d'alimentation universel
10 Indicateur de localisation de module SIM
Indicateurs d'alimentation

L'illustration suivante présente l'alimentation avec les indicateurs des modules de ventilateur pour les étagères de disques suivantes :

Figure 2-66  Indicateurs d'alimentation de DE2 Disk Shelf

image:schéma représentant les indicateurs d'alimentation de DE2 Disk Shelf
Légende de la figure
1 Indicateur de défaillance d'alimentation CC
6 Connecteur d'entrée d'alimentation universel
2 Indicateur de défaillance de ventilateur
7 Attache du câble d'alimentation
3 Indicateur de défaillance de l'alimentation CA
4 Indicateur d'état de l'alimentation
5 Bouton Marche/Arrêt

L'illustration suivante présente l'alimentation avec les indicateurs des modules de ventilateur pour les étagères de disques suivantes :

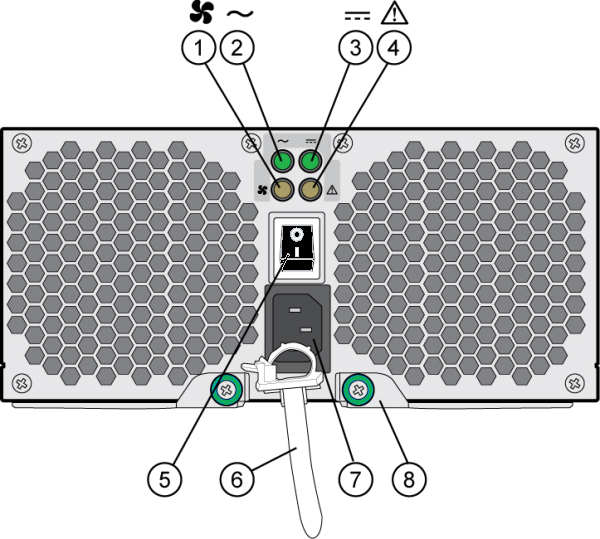

Figure 2-67  Indicateurs d'alimentation de Sun Disk Shelf

image:schéma représentant les indicateurs d'alimentation de Sun Disk Shelf
Légende de la figure
1 Témoin d'état du ventilateur de refroidissement
6 Attache du câble d'alimentation
2 Témoin d'état de l'alimentation CA
7 Connecteur d'entrée d'alimentation universel
3 Témoin d'état de l'alimentation CC
8 Bras d'éjection droit et bascule de vis imperdable
4 Indicateur d'état de l'alimentation
5 Bouton Marche/Arrêt

Configurations d'étagère de disques

Les tableaux suivants décrivent et répertorient les numéros de référence des étagères de stockage d'extension prises en charge.

Oracle Storage Drive Enclosure DE2-24P
Tableau 2-33  Numéros de référence pour Oracle Storage Drive Enclosure DE2-24P
Référence marketing
Description
7103910
Châssis de base Drive Enclosure DE2-24P
7103911
HDD SAS-2 2,5" de 300 Go, 10 000 tr/mn
7103912
HDD SAS-2 2,5" de 900 Go, 10 000 tr/mn
7103915
Accélérateur Flash d'écriture de 2,5" SSD SAS-2 de 73 Go
7103917
Panneau de remplissage, Drive Enclosure DE2-24P
Oracle Storage Drive Enclosure DE2-24C
Tableau 2-34  Numéros de référence pour Oracle Storage Drive Enclosure DE2-24C
Référence marketing
Description
7103914
Châssis de base Drive Enclosure DE2-24C
7103913
HDD de 3,5" SAS-2 à 7200 tr/min de 3 To
7103916
73GB SSD XATO SAS-2, 2.5" (adaptateur de disques 2,5" vers 3,5")
7103918
Panneau de remplissage, Drive Enclosure DE2-24C
Sun Disk Shelf (DS2)
Tableau 2-35  Numéros de référence pour Sun Disk Shelf (DS2)
Référence marketing
Description
DS2-0BASE
Sun Disk Shelf (DS2) 24x3,5" SAS-2
DS2-HD2T
HDD de 3,5" SAS-2 à 7200 tr/min de 2 To
7101765
HDD de 3,5" SAS-2 à 7200 tr/min de 3 To
7101274
HDD SAS-2 3,5" de 300 Go, 15 000 tr/mn
7101276
HDD SAS-2 3,5" de 600 Go, 15 000 tr/mn
7101197
SSD XATO, 3,5" 73 Go
DS2-LOGFILLER
Sun Disk Shelf (DS2) 24x3,5", LOGFiller
DS2-4URK-19U
Kit de rails d'étagère de disques
