La liste suivante répertorie tous les composants remplaçables de distribution de l'alimentation, des disques et des modules de ventilateur du système 7320. A noter que les alimentations, les disques et les modules de ventilateur sont enfichables à chaud sur le contrôleur de stockage.
|
Voici la liste complète des cartes PCIe remplaçables pour le système 7320.
|

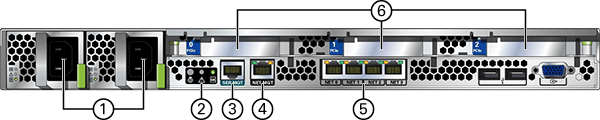

Voici une illustration du panneau arrière du contrôleur de stockage 7320. Sun 375-3609 doit être placé dans l'emplacement 2 et ne peut pas être installé dans un autre emplacement ; aucun autre emplacement n'est proposé en option.
Figure 2-40 Panneau arrière du contrôleur 7320
|
|
