Châssis

Légende de la figure
`1` DEL et bouton de localisation (blanc)	`7` DEL d'intervention requise pour l'alimentation	`13` SSD 2 (facultatif)
`2` DEL d'intervention requise (orange)	`8` DEL d'avertissement de surchauffe	`14` SSD 3 (facultatif)
`3` DEL d'alimentation/OK (verte)	`9` Connecteurs USB 2.0	`15` SSD 4 (facultatif)
`4` Bouton d'alimentation	`10` Connecteur vidéo DB-15	`16` SSD 5 (facultatif)
`5` DEL de processeur de service OK (verte)	`11` Unité d'initialisation 0 (mise en miroir)
`6` DEL d'intervention requise sur le ventilateur/la CPU/la mémoire	`12` Unité d'initialisation 1 (mise en miroir)

Unités système

L'appareil 7420 M2 contient deux unités d'initialisation système SAS-2 900 Go situées dans les emplacements 0 et 1 en tant que paire mise en miroir. Jusqu'à quatre disques durs électroniques SSD ReadZilla SAS-2 1,6 To remplissent les emplacements 2 à 5, dans cet ordre. Dans un cluster 7420 M2, le nombre de disques durs électroniques (SSD) installé dans chaque contrôleur peut varier.

Les contrôleurs 7420 possèdent deux unités d'initialisation système SATA de 500 Go aux emplacements 0 et 1, configurées en paire mise en miroir. Un, deux, trois ou quatre SSD de 512 Go peuvent remplir les emplacements 2 à 5, dans cet ordre. Dans un cluster 7420, le nombre de disques durs électroniques (SSD) installé dans chaque contrôleur doit correspondre.

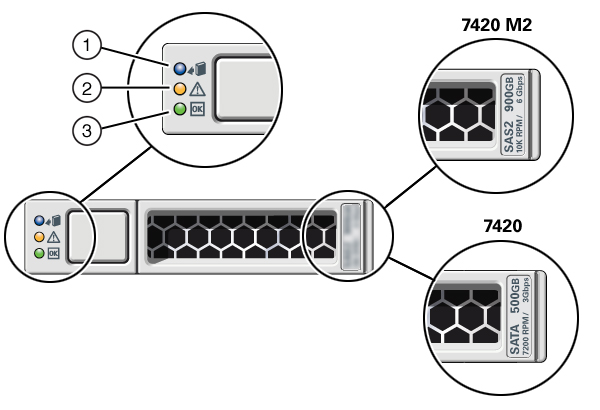

Figure 2-44 Unité système du contrôleur 7420

image:schéma représentant l'unité système du contrôleur 7420

Légende de la figure
`1` Localisation (blanche)	`2` DEL de demande d'intervention de maintenance (orange)	`3` OK/activité (verte)

Panneau arrière

L'illustration suivante présente le panneau arrière du contrôleur. Les HBA de la configuration de base ne sont pas représentés sur cette illustration.

Figure 2-45 Panneau arrière du contrôleur 7420

image:schéma représentant le panneau arrière du contrôleur 7420

Légende de la figure
`1` DEL d'état de l'alimentation 0 OK : verte Echec de l'alimentation : orange Alimentation OK : verte	`8` Ports réseau (NET) 10/100/1000 : NET0-NET3
`2` Entrée CA de l'unité d'alimentation 0	`9` Ports USB 2.0
`3` DEL d'état de l'alimentation 1 OK : verte Echec de l'alimentation : orange Alimentation OK : verte	`10` Emplacements PCIe 5-9
`4` Entrée CA de l'unité d'alimentation 1	`11` Port de gestion du réseau (NET MGT)
`5` DEL d'état du système Alimenté : verte Attention : orange Localisation : blanche	`12` Port de gestion série (SER MGT)
`6` Emplacements PCIe 0-4	`13` Connecteur vidéo DB-15
`7` Emplacement de carte de cluster

Connecteurs

Le connecteur de gestion série (SER MGT) est un connecteur RJ-45 et fournit une connexion de terminal à la console SP.

Figure 2-46 Port de gestion série du contrôleur 7420

image:schéma représentant le port de gestion série du contrôleur 7420

Le connecteur de gestion réseau (NET MGT) est un connecteur RJ-45 et fournit une interface LAN à la console SP.

Figure 2-47 Port de gestion réseau du contrôleur 7420

image:schéma représentant le port de gestion réseau du contrôleur 7420

Quatre connecteurs Gigabit Ethernet RJ-45 (NET0, NET1, NET2, NET3) sont situés sur la carte mère et fonctionnent à des vitesses de 10/100/1000 Mbits/s. Ces interfaces réseau doivent être configurées avant leur utilisation.

Spécifications électriques

La liste suivante présente les spécifications électriques des contrôleurs 7420.

Remarque - Les chiffres de dissipation d'énergie répertoriés sont les chiffres nominaux de puissance maximaux définis pour l'alimentation et ne sont pas une évaluation de la consommation d'alimentation véritable de l'appareil.

Entrée

Fréquences nominales : 50/60 Hz
Plage de fonctionnement CA : 100-127 V CA pour 2 CPU et 200-240 V CA pour 2 ou 4 CPU
Courant maximal RMES CA : 12A @ 100 V CA / 12A @ 200 V CA

Dissipation d'énergie

Consommation maximale : 1800 W
Chaleur en sortie max. : 6143 BTU/h
Puissance apparente : 1837 VA @ 240 V CA, 0,98 P. F.
