Présentation du contrôleur

Le contrôleur ZS3-2 est un système x86 de niveau professionnel monté en rack et équipé d'un processeur Intel Xeon. Doté d'emplacements PCIe extensibles et de 16 emplacements de module DIMM, il associe performances élevées et possibilités d'extension dans un rack 2U compact.

Tableau 2-1  Fonctionnalités du contrôleur ZS3-2
CPU
Mémoire
Readzilla
Unité d'initialisation
Emplacements PCIe
HBA
2x8 coeurs, 2,1 GHz
256 Go 16x16 Go
512 Go 16x32 Go
1-4 1,6 To SAS-2 SSD
2x2,5 pouces 900 Go SAS-2
2 dédiés ; 4 disponibles
4 ports (4x4) SAS-2 6 Gb/s externes

Reportez-vous au site http://www.oracle.com/us/products/servers-storage/storage/nas/overview/index.htmlhttp://www.oracle.com/us/products/servers-storage/storage/nas/overview/index.html pour obtenir les spécifications de composants les plus récentes.

Panneau avant

Les emplacements de disques et les composants du panneau avant du contrôleur ZS3-2 sont décrits dans le schéma suivant et sa légende.

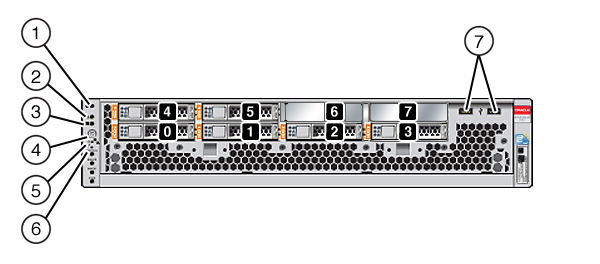

Figure 2-1  Panneau avant du contrôleur ZS3-2

image:schéma représentant le panneau avant du contrôleur ZS3-2

Les emplacements de disques 0 et 1 ont deux unités d'initialisation SAS-2 de 900 Go. Jusqu'à quatre disques durs électroniques (SSD) ReadZilla SAS-2 d'1,6 To remplissent les emplacements 2 à 5, dans cet ordre. Les emplacements 6 à 7 sont vides et doivent contenir des éléments de remplissage de lecteur.

Légende de la figure
1 Bouton/DEL de localisation (blanc)
5 DEL de processeur de service OK (verte)
2 DEL d'intervention requise (orange)
6 DEL d'intervention requise sur le ventilateur/la CPU/la mémoire
3 DEL d'alimentation OK (verte)
7 Ports USB 2.0
4 Bouton d'alimentation


Remarque -  Les DEL situées sous la DEL d'intervention requise sur le ventilateur/la CPU/la mémoire ne sont actuellement pas utilisées.

Panneau arrière

Les emplacements PCIe et les composants du panneau arrière du contrôleur ZS3-2 sont décrits dans le schéma suivant et sa légende.

Figure 2-2  Panneau arrière du contrôleur ZS3-2

image:schéma représentant le panneau arrière du contrôleur ZS3-2
Légende de la figure
1 SAS-2 HBA (emplacement 1)
7 Alimentations électriques CA PS1 (en haut), PS0 (en bas)
13 Port d'alarme, connecteur DB-15
2 4x4 HBA SAS-2 6 Gb/s (emplacement 2)
8 DEL d'état du système
14-16 Ports d'E/S du cluster
3 Emplacement PCIe 3
9 Ports USB 2.0
17 Ports 10 Gb Ethernet
4 Emplacement PCIe 4
10 Port vidéo VGA à 15 broches du SP
18 Poste de mise à la terre du châssis
5 Emplacement PCIe 5
11 Port de gestion série
6 Emplacement PCIe 6
12 Port de gestion réseau


Remarque -  Les trois ports d'E/S du cluster (0, 1 et GigE) sont réservés à l'interconnexion de cluster uniquement.
HBA SAS-2 4x4

Les HBA SAS-2 4x4 installés dans l'emplacement PCIe 2 du ZS3-2 fournissent la connectivité vers les étagères de disques externes DE2 et Sun. Les ports HBA sont numérotés de 0 à 3, de gauche à droite, comme représenté sur la figure suivante.

Figure 2-3  Numéros des ports HBA SAS-2 4x4 du contrôleur ZS3-2

image:schéma représentant les numéros des ports HBA SAS-2 4x4 du contrôleur ZS3-2

Pour les contrôleurs avec un HBA 4x4 SAS-2 HBA supplémentaire, voir Options PCIe pour la position des emplacements.

Connecteur de gestion série

Le connecteur de gestion série (SER MGT) est un port RJ-45 et fournit une connexion de terminal à la console du processeur de service (SP).

Figure 2-4  Port de gestion série du contrôleur ZS3-2

image:schéma représentant le port de gestion série du contrôleur ZS3-2
Connecteur de gestion réseau

Le connecteur de gestion réseau (NET MGT) est un port RJ-45 et fournit une interface de terminal vers la console SP de rechange.

Figure 2-5  Port de gestion réseau du contrôleur ZS3-2

image:schéma représentant le port de gestion réseau du contrôleur ZS3-2
Ports Ethernet

Le ZS3-2 est équipé de quatre connecteurs réseau RJ-45 10 Gigabit Ethernet (10GbE), intitulés NET 3, NET 2, NET 1 et NET 0, de gauche à droite sur le panneau arrière. Les ports fonctionnent à 100 Mbits/s, 1 000 Mbits/s ou 10 Gbits/s. Utilisez ces ports pour connecter l'appareil au réseau.

Figure 2-6  Ports Ethernet du contrôleur ZS3-2

image:schéma représentant les ports Ethernet du contrôleur ZS3-2

Les DEL situées au-dessus de chaque port NET sont les témoins de liaison/d'activité (à gauche) et de débit (à droite) de chaque port, comme décrit dans le tableau suivant :

Tableau 2-2  Description des DEL des ports Ethernet du ZS3-2
Type de connexion
Terminologie EEE
Couleur de la DEL de débit
Vitesse de transfert
Fast Ethernet
100BASE-TX
Désactivé
100 Mbits/s
Gigabit Ethernet
1000BASE-T
Orange
1000 Mbits/s
10 Gigabit Ethernet
10GBASE-T
Verte
10000 Mbits/sec
Ports d'E/S du cluster

Deux ports série de cluster (0 et 1) et un port Ethernet permettent la communication entre deux contrôleurs pour former une configuration de cluster. Pour plus d'informations sur la connexion des câbles pour former un cluster, voir la section Câblage des noeuds du cluster du manuel Guide d’administration des systèmes Oracle ZFS Storage Appliance .

Figure 2-7  Ports d'E/S du cluster du contrôleur ZS3-2 : série 0, série 1, Ethernet

image:schéma représentant les ports d'E/S du cluster de contrôleur ZS3-2 : série 0, série 1, Ethernet

Caution

Attention  -  Lorsque vous retirez un câble RJ-45 d'un port série de cluster (0 et 1), faites très attention à ne pas endommager le réceptacle RJ-45 interne. Pour retirer correctement un câble RJ-45 d'un port série de cluster, procédez comme suit :


Déconnexion du câble RJ-45 du port série du cluster

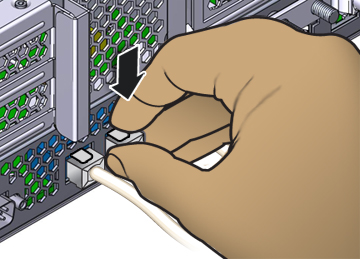

  1. A l'aide de votre index, enfoncez complètement l'onglet de dégagement du câble RJ-45. Assurez-vous que l'onglet est complètement dégagé du port.
    image:schéma représentant comme retirer correctement le câble RJ-45 d'un port série de cluster
  2. A l'aide de votre pouce et de votre majeur, appliquez une légère pression vers le bas tout en retirant la fiche du port. Ne tirez pas la fiche vers le haut et ne pincez pas l'onglet de dégagement avec vos doigts sous la fiche, comme illustré ci-dessous.

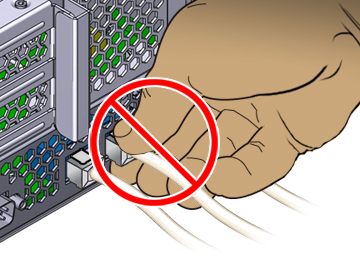

    image:schéma représentant comme ne pas retirer correctement le câble RJ-45 d'un port série de cluster
