Túneles 6to4

Oracle Solaris incluye túneles 6to4 como método provisional para realizar la transición de direcciones IPv4 a IPv6. Los túneles 6to4 permiten que los sitios IPv6 aislados se comuniquen a través de un túnel automático en una red IPv4 que no admite IPv6. Para utilizar túneles 6to4, primero debe configurar un enrutador de límite de sistema en la red IPv6 como un punto final del túnel automático 6to4. Después, el enrutador 6to4 puede participar en un túnel hasta otra ubicación 6to4, o, si es necesario, hasta un ubicación IPv6 nativa, no 6to4.

Configuración de un túnel 6to4

Un túnel 6to4 proporciona conectividad IPv6 a todas las ubicaciones 6to4 en cualquier parte. Asimismo, el túnel ejerce como enlace con todas las ubicaciones IPv6, incluida Internet IPv6 nativa, siempre que el enrutador se configure para reenviar a un enrutador de repetición. La figura siguiente ilustra la forma en que un túnel 6to4 proporciona esta clase de conectividad entre sitios 6to4.

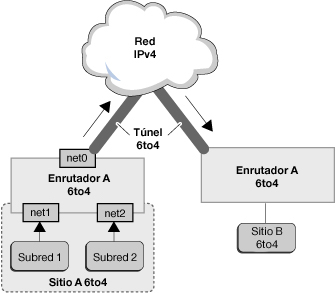

Figura 4-2  Túnel entre dos ubicaciones 6to4

En la figura, se muestran dos redes 6to4 aisladas: sitio A y sitio B. Cada sitio tiene configurado un enrutador con una conexión externa a una red IPv4. Un túnel 6to4 en la red IPv4 proporciona una conexión para vincular ubicaciones 6to4.

Antes de que una ubicación IPv6 pueda convertirse en 6to4, debe configurar al menos una interfaz de enrutador para que admite 6to4. Esta interfaz debe proporcionar la conexión externa a la red IPv4. En la figura anterior, la interfaz net0 del enrutador de límite de sistema encaminador A conecta la ubicación de sitio A con la red IPv4. La dirección configurada en net0 debe ser única globalmente. Debe configurar la interfaz net0 con una dirección IPv4 antes de poder configurar una interfaz de túnel para admitir 6to4 en el enrutador.

En la figura, sitio A 6to4 está compuesto por dos subredes conectadas a las interfaces net1 y net2 en el enrutador A. Todos los hosts IPv6 de la subredes del sitio A se reconfiguran automáticamente con direcciones derivadas de 6to4 al recibir el anuncio del enrutador A.

La ubicación de sitio B es otra ubicación 6to4 aislada. Para recibir correctamente tráfico de la ubicación de sitio A, se debe configurar un enrutador de límite en la ubicación sitio B para admitir 6to4. De no ser así, los paquetes que recibe el enrutador de sitio A no se reconocen y se descartan.

Comando 6to4relay

El establecimiento de túneles de 6to4 permite las comunicaciones entre sitios de 6to4 que están aislados. Sin embargo, para transferir paquetes con un sitio de IPv6 nativo que no sea de 6to4, el enrutador de 6to4 debe establecer un túnel con un enrutador de relé de 6to4. Así, el enrutador de relé de 6to4 reenvía los paquetes de 6to4 a la red IPv6 y, en última instancia, al sitio de IPv6 nativo. Si el sitio activado para 6to4 debe intercambiar datos con sitio de IPv6 nativo, utilice el comando 6to4relay para activar el túnel correspondiente.

Para obtener más información, consulte la página del comando man 6to4 (7M) .

Flujo de paquetes a través del túnel 6to4

Esta sección describe el flujo de paquetes entre un hosts en una ubicación 6to4 y un host en una ubicación 6to4 remota. Esta situación hipotética utiliza la topología de la Figure 4–2. En el ejemplo se considera que los enrutadores y hosts 6to4 ya están configurados.

El flujo de paquete es el siguiente:

1. Un host en la subred 1 de la ubicación de sitio A de 6to4 envía una transmisión, con un host de la ubicación sitio B de 6to4 como destino. El encabezado de cada paquete tiene una dirección de origen derivada de 6to4 y una dirección de destino derivada de 6to4.

2. El enrutador de la ubicación sitio A encapsula cada paquete 6to4 dentro de un encabezado IPv4. En este proceso, el enrutador establece la dirección IPv4 de destino del encabezado de encapsulado en la dirección de enrutador de la ubicación de sitio B. En cada paquete de IPv6 que pasa por la interfaz de túnel, la dirección de destino de IPv6 también contiene la dirección de destino de IPv4. De este modo, el enrutador puede determinar la dirección IPv4 de destino que se establece en el encabezado de encapsulado. Después, el enrutador utiliza procedimientos estándar IPv4 para reenviar los paquetes a través de la red IPv4.

3. Cualquier enrutador IPv4 que encuentren los paquetes en su camino utilizará la dirección de destino IPv4 del paquete para reenviarlo. Esta dirección es la dirección IPv4 globalmente única de la interfaz del encaminador B, que también funciona como pseudointerfaz 6to4.

4. Los paquetes de sitio A llegan al encaminador B, que desencapsula los paquetes IPv6 del encabezado IPv4.

5. A continuación, el encaminador B utiliza la dirección de destino del paquete IPv6 para reenviar los paquetes al receptor en el sitio B.

Consideraciones para activar túneles hasta un enrutador de reenvío 6to4

Los enrutadores de reenvío 6to4 funcionan como puntos finales para túneles desde enrutadores 6to4 que necesitan comunicarse con redes IPv6 nativas, no 6to4. Los enrutadores de reenvío son básicamente puentes entre la ubicación 6to4 y ubicaciones IPv6 nativas. Debido a que esta solución puede llegar a ser muy insegura, de manera predeterminada, Oracle Solaris no tiene la admisión de enrutadores 6to4 activada. No obstante, si es necesario establecer un túnel de este tipo en su ubicación, puede utilizar el comando 6to4relay para activar la creación de túneles, como se muestra en la siguiente figura.

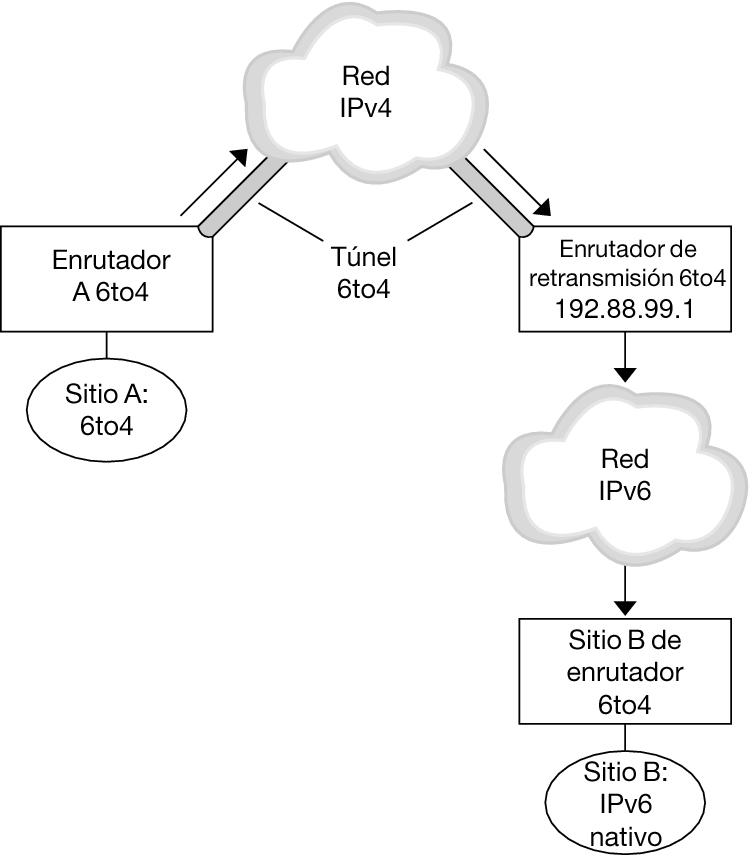

Figura 4-3  Túnel desde una ubicación 6to4 hasta un enrutador de reenvío 6to4

En Figure 4–3, el sitio A 6to4 necesita comunicarse con un nodo en el sitio B IPv6 nativo. En la figura, se muestra la ruta de tráfico del sitio A al túnel 6to4 a través de una red IPv4. Los puntos finales del túnel son el encaminador A de 6to4 y un enrutador de reenvío 6to4. Más allá del enrutador de reenvío 6to4 se encuentra la red IPv6, a la que está conectada la ubicación de sitio B IPv6.

Flujo de paquetes entre una ubicación 6to4 y una ubicación IPv6 nativa

En esta sección se describe el flujo de paquetes desde una ubicación 6to4 hasta una ubicación IPv6 nativa. Esta situación hipotética utiliza la topología de la Figure 4–3.

El flujo de paquete es el siguiente:

1. Un host en el sitio A 6to4 envía una transmisión que especifica como destino un host en el sitio B IPv6 nativo. El encabezado de cada paquete tiene una dirección derivada de 6to4 como dirección de origen. La dirección de destino es una dirección IPv6 estándar.

2. El enrutador 6to4 de la ubicación de sitio A encapsula cada paquete dentro de un encabezado IPv4, que tiene la dirección IPv4 del enrutador de reenvío 6to4 como destino. El enrutador 6to4 utiliza procedimientos IPv4 estándar para reenviar el paquete a través de la red IPv4. Cualquier enrutador IPv4 que encuentren los paquetes en su camino los reenviará al enrutador de reenvío 6to4.

3. El enrutador de reenvío 6to4 de difusión por proximidad más cercano físicamente a la ubicación de sitio A recibe los paquetes destinados al grupo de difusión por proximidad 192.88.99.1.

   ---

   Notas -  Los enrutadores de reenvío 6to4 que forman parte del grupo de difusión por proximidad de enrutador de reenvío 6to4 tienen la dirección IP 192.88.99.1. Esta dirección de difusión por proximidad es la dirección predeterminada de enrutadores de reenvío 6to4. Si necesita utilizar un enrutador de reenvío 6to4 específico, puede anular la dirección predeterminada y especificar la dirección IPv4 del enrutador.

   ---

4. El enrutador de reenvío desencapsula el encabezado IPv4 de los paquetes 6to4 y, de este modo, revela la dirección de destino IPv6 nativa.

5. A continuación, el enrutador de relé envía los paquetes que ahora son de sólo IPv6 a la red IPv6, donde, en última instancia, un enrutador del sitio B recupera los paquetes. Luego, el enrutador reenvía los paquetes al nodo IPv6 de destino.
