전면 패널

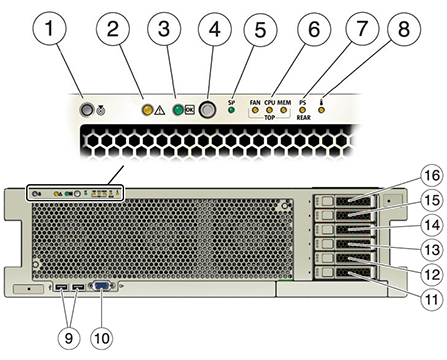

ZS4-4 컨트롤러 드라이브 슬롯 및 전면 패널 구성 요소는 다음 그림에 표시됩니다.
그림 1-2 ZS4-4 컨트롤러 전면 패널
|
|
1 로케이터 LED/버튼(흰색)
|
9 USB 2.0 커넥터(2)
|
|
2 서비스 작업 요청 LED(주황색)
|
10 DB-15 비디오 포트
|
|
3 전원/OK LED(녹색)
|
11 부트 드라이브 0(필수)
|
|
4 전원 버튼
|
12 부트 드라이브 1(필수)
|
|
5 SP(서비스 프로세서) OK(녹색)/결함(주황색) LED
|
13 반도체 드라이브 2(선택 사항)
|
|
6 팬/CPU/메모리 서비스 작업 요청 LED(주황색)
|
14 반도체 드라이브 3(선택 사항)
|
|
7 PS(전원 공급 장치) 서비스 작업 요청 LED(주황색)
|
15 반도체 드라이브 4(선택 사항)
|
|
8 과열 경고 LED(주황색)
|
16 반도체 드라이브 5(선택 사항)
|
|
미러링된 쌍으로 구성된 ZS4-4 컨트롤러의 슬롯 0 및 1에는 2개의 2.5인치 1.2TB 또는 900GB SAS-2 시스템 부트 드라이브가 있습니다. 최대 4개의 1.6TB SAS-2 읽기 플래시 SSD로 슬롯 2~5를 순서대로 채울 수 있습니다. 필러 패널은 빈 드라이브 슬롯에 설치되어야 합니다. 다음 그림은 시스템 드라이브 LED를 보여줍니다.
그림 1-3 시스템 드라이브 LED
표 1-2 시스템 드라이브 LED
|
|
|
|
1 위치(흰색)
|
2 서비스 작업 요청(주황색)
|
3 OK/작동(녹색)
|
|
